从一个单线图绘制TCC曲线

要从单线图绘制时间电流特性(TCC)曲线,你必须先通过点击  主页选项卡上的配合来输入 配合焦点项。通过以下操作选择想要绘制TCC曲线的设备:

  • 通过在元件上点击来选择单个元件。
  • 按住Ctrl键并分别选择元件,点击想要绘制的多个元件。
  • 拖动鼠标来在想要绘制的多个元件周围拖出一个框。

在选择元件后,点击 绘制TCC。这会导致所选元件的TCC曲线出现在所选元件的单线图旁边。如果没有足够的数据来绘制一个元件,将显示以下信息:

图15-1:1元件未完全指定信息

点击产生一个报告,通知你未指定无法绘出整定配合曲线和数据缺失的元件的区域。如果单击, EasyPower则不会绘制该项目的TCC曲线。如果一个以上的元件被选择绘制TCC曲线,则没有完全指定的元件的TCC图将不会被绘制。

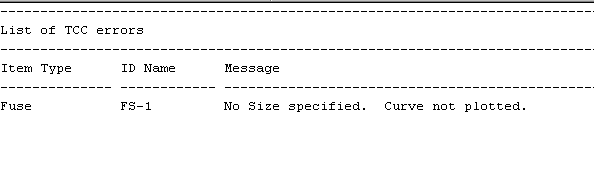

图15-2:2未指定数据错误报告

如果所有数据输入正确,则EasyPower绘制所有选中项目的TCC曲线,如下所示。

图15-3:3TCC曲​​线协调图
