弧闪危害选项
要设置短路选项,从短路焦点项,点击 短路选项。您也可以从数据库编辑 焦点中通过选择工具>选项>分析选项>短路.来访问选项。
在弧闪危害选项卡中,选择该选项以控制闪弧危害分析。

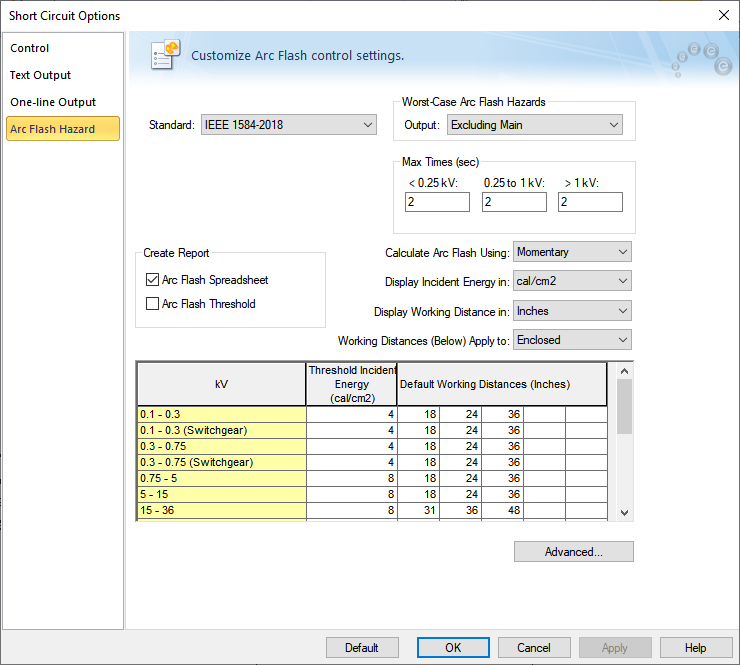

图16-1:1短路选项 - 弧闪危害选项
选项 | 描述 |
---|---|
标准 |
你可以选择以下任意一种计算方法的标准。
该方法基于IEEE 1584-2018 电弧闪发危险计算指南,该指南是2002年原始出版物的修订版。电弧闪发危险的计算取决于设备电压、螺栓故障电流、电弧时间、电极间隙、电极配置和外壳尺寸。在 高级电弧闪蒸选项中.可以选择IEEE模型范围之外的系统的计算方法。参见高级弧闪选项了解更多信息。 该方法基于IEEE 1584-2002《电弧闪发危险计算指南》,包括修订的1584a-2004和1584a- 2011。电弧闪发危险的计算取决于设备电压、螺栓故障电流、电弧时间、电极间隙、设备类型和系统接地。NFPA 70E-2018NFPA 70E-2018工作场所电气安全标准 参照附录D.4中的计算方法。工作场所电气安全标准参照附录D.4中的计算方法。Ralph Lee方法适用于系统电压超过15kv的地方。 注释: 在使用IEEE 1584-2002方法时,单相母线的入射能量计算采用系数K2为0来提供保守结果。 在NFPA 70E中,附录D提供了计算弧闪边界和入射能量的计算方法摘要。这些是基于电弧闪试验的经验公式。电弧能量取决于螺栓故障电流、电弧时间和外壳类型等变量。附件引用R. L. Doughty, T. E. Neal和H. L. Floyd, II. 1998年发表的一篇论文中的方程。计算方法详见标准或原论文。 V7.0增强方程基于IEEE 1584-2002方程。对IEEE 1584-2002方程的仔细研究表明,在少数情况下,出现了意想不到的结果。示例: 由于这些类型的问题,EasyPower开发了一组增强的弧闪方程,类似于IEEE 1584-2002方程,但解决了这些和其他问题。基于工程判断和与行业测试数据的比较,在大范围的螺栓故障电流和系统电压下,改进方程的结果似乎比IEEE 1584-2002更合理。但是,用户应该知道,不能保证增强的模型比IEEE 1584-2002更准确。该改进方法旨在成为一种工具,用于帮助可能接触电弧闪光的工人选择防护服。 V6.0增强方程比V7.0增强方程更早出现。如果您选择使用增强型方程,建议使用V7.0增强型方程。V6.0增强型方程仅供存档之用。 |
最坏情况下的闪弧危害 |
|
EasyPower从故障母线的上游保护装置获得电弧时间。该程序使用协调特性Protection & coordination™来计算通过保护装置的估计故障电流的跳闸时间。这是最精确的方法。此选项仅在您的EasyPower软件中包含保护与协调™功能时有效。 |
|
输出 |
选择一个选项以按照如下方式对任意母线评估弧闪危害结果:
注释: 配电盘通常包含装在同一个机箱内的主断路器,母线和馈线断路器。打开前盖会将工人暴露在主断路器的线路侧电弧前。为了模拟这种危险,选择主要排除内容选项,从该设备到中断故障处将会成为上游设备。 注释: 使用详细方法时,单相馈电装置不提供闪弧结果。 |
IEEE 1584建议使用两种计算方法——一种是估计电弧电流,另一种是减小电弧电流。这是由于这样的事实,即电弧电流是随机的,并且通常情况下根据对估计值的某种比例关系而改变。由于保护装置的反时限过流特性,小电流的电弧时间可能比大电流的电弧时间大。 EasyPower使您可以考虑两种电弧电流。EasyPower计算事件能量,并自动报告最坏的情况。 IEEE 1584-2002推荐100%和85%的电弧电流为默认值。您可以通过在字段中输入或使用按钮来增加或减少值来更改这些比率。 IEEE 1584-2018根据系统参数自动计算平均和最小电弧电流百分比。这些百分比的用户设置不可用。 当估计电弧电流产生更大的电弧闪光入射能量时,文本结果在电弧闪光报告中以黑色显示。当减小的电弧电流产生更大的入射能量时,文本显示为粉红色。 |
|
最长时间(秒) |
“最长时间”是指程序用来计算故障能量所需的最长时间。如果按每个装置的时间电流曲线计算的脱扣时间小于指定的最大时间,则使用该设备的脱扣时间。如果设备脱扣时间超过规定的最大时间,则使用“最长时间”值。默认的最大时间为1000秒。 |
计算弧闪使用 |
指定在弧闪计算过程中故障电流的大小。之间进行选择瞬间, 中断和30周期故障电流或集成方法。 获取关于这个方法的更多信息 请看 综合方法 . |
显示工作距离在 |
你可以选择从以下任何工作距离的单位。这也会影响闪弧边界。
|
工作距离(下)适用于 |
您可以为露天和封闭的空间分别设置单独的工作距离。选择合适的选项以查看或编辑电子表格中的值。对于中压条件,露天环境中的开关和熔断器可以从更远的距离操作。 在 封闭的表中,开关设备有单独的工作距离。这使您能够为开关设备指定不同于其他类型设备的工作距离。 |
显示入射能量 |
你可以指定是否你想要射入能量显示颜色或J/cm2. |
创建报告 | |
过载阈值 |
选中此复选框以获取超过在选项中指定的弧闪阈值故障能量的报告。你可以通过指定弧闪危害的选项表格中的值来为各种电压等级指定任意的故障能量作为阈值。单线上所有超出危险阈值的设备将会显示为红色。 |
入射的阈值能量 |
你可以对每一个电压等级指定门限故障能量。故障能量超出阈值的设备将在单线输出突中出显示为红色,并且将被记录在弧闪阈值的报告中。这为危险状况提供了即时通知。单线中所有超出故障能量阈值的设备均显示为红色。 |
默认工作距离 |
在弧闪报告,对于每一个电压等级,你最多可以为其故障能量指定五个工作距离。在单线图输出中,仅有最短工作距离的结果会显示,其具有最高的故障能量。 |
默认 |
在短路选项默认对话框中,您可以指定要使用的默认短路选项设置。这将影响整个对话框中的设置,而不仅仅局限于当前选择的选项卡。这些默认设置用于所有新建的单线图。 选项有:
这里指定的默认设置只影响ANSI设置。 |
高级 |
看 高级弧闪选项. |
