PSS模型
电力系统稳定模型在发电机数据对话框的稳定性2选项卡中输入。
IEEE PSS2B

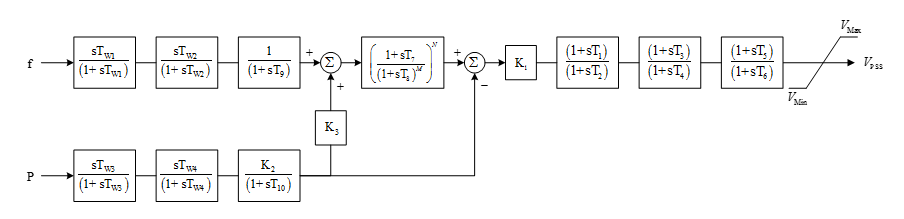

图19-1:1IEEE PSS2B型号框图
参数 |
单位 |
描述 |
---|---|---|
T1 |
秒 |
第一超前时间常数 |
T2 |
秒 |
第一延迟时间常数 |
T3 |
秒 |
第二超前时间常数 |
T4 |
秒 |
第二滞后时间常数 |
T5 |
秒 |
第三超前时间常数 |
T6 |
秒 |
第三滞后时间常数 |
T7 |
秒 |
滤波超前时间常数 |
T8 |
秒 |
滤波滞后时间常数 |
T9 |
秒 |
频率支路时间常数 |
T10 |
秒 |
功率支路时间常数 |
TW1 |
秒 |
功率支路第一冲刷滤波器时间常数 |
TW2 |
秒 |
频率支路第二冲刷滤波器时间常数 |
TW3 |
秒 |
功率支路第一冲刷滤波器时间常数 |
TW4 |
秒 |
功率支路第二冲刷滤波器时间常数 |
K1 |
秒 |
主要PSS增益 |
K2 |
秒 |
第一功率支路增益 |
K3 |
秒 |
第二功率支路增益 |
VMax |
秒 |
PSS最大输出 |
VMin |
秒 |
PSS最小输出 |
M |
秒 |
M |
N |
秒 |
N |
