单相短路故障的结果

短路菜单上的故障类型选项仅适用于三相母线。对于单相母线故障类型,程序遵循在控制选项卡上的短路选项选项,如在单相设备的设备责任所述。

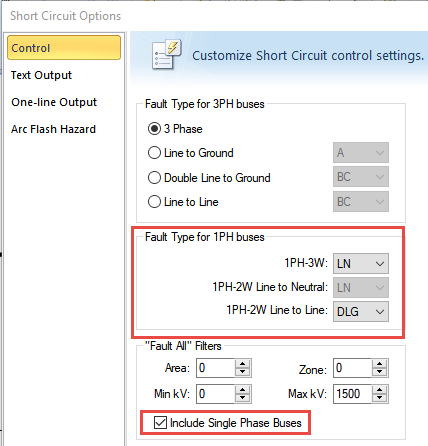

图22-1:1单相母线单相故障类型

可提供下列单相故障类型:

  • 对于1PH-3W设备,可以选择线对线故障(LN)和线对线故障(LL)。
  • 对于1PH-2W线到零线相连的设备,故障类型为线到零线这适用于三相供电或1PH-3W供电的设备。
  • 对于由三相系统馈出的1PH-2W线对线连接设备,您可以在双线对地(DLG)故障和线对线(LL)故障之间进行选择。对于由1PH-3W系统馈电的线对线连接设备,只应用线对线故障。

当母线发生故障时,您可以选择包括或排除单相母线。
