EasyPower 10.4版本的细节

本主题描述了该EasyPower发行版中包含的新特性和增强，以及bug修复。

服务包:有关此版本的最新服务包的信息，请参见10.4 SP2 发布提示。

注释: 新的发布特性通常包括对数据库的更改。这可能会影响您在数据库浏览器中看到的内容，以及将数据导出到CSV文件时所包含的内容。如果您现有的工作流程依赖于数据库中的信息，请确保在更新软件后检查您的流程。

发布内容包括:

单相建模

EasyPower现在支持单线图上的单相建模。包括：

  • 来自三相设备的单相抽头，使用线对线或线对中性连接。
  • 单相三线设备的单相抽头，采用线对线或线对中性连接(例如，120/240V)。
  • 单相短路计算，包括报告和设备负荷分析。
  • 单相弧闪计算，包括报告和标签。
  • 单相保护装置配合及TCC图。
  • 单相设计负荷计算。

下面将介绍这些特性和更多特性。有关更多信息，请参阅单相建模。

退回到顶部

将项目添加到单线图时的相位选择

设备面板和插入选项卡具有将三相(3PH)或单相(1PH)项插入到单线图中的选项。默认选择为三相。

图24-1：1在设备调色板上选择相位

图24-2：2在插入选项卡上选择相

在将项目添加到单线图之前，从三相(3PH)或单相 (1PH)选择所需的相。如果需要的话，您可以稍后更改您的选择，但是这样可以确保用所需的阶段创建项目。

当您将一个项目拖到单线图上时，程序将在指针旁边显示1PH，以指示选中了一个单相项目。

图24-3：3单相指示器旁边的指针

退回到顶部

相位连接器符号在单线图上

相位连接器符号出现在单相分接头所在点下方的两个对角线斜线标记。

图24-4：4相连接器的符号

您可以在工具>选项>单线图符号.中全局地打开或关闭相位连接器符号可见性。参见 单线图符号选项卡了解更多信息。

相位连接器符号在单线图、绘图、TCCs、打印和DXF输出中可见。

提示: 将鼠标指针悬停在相位连接器符号上，可以在工具提示中显示连接类型。

退回到顶部

设置系统标称电压

三相配电系统线路至中性点电压等于基kV除以√3。此表在系统选项卡上可用于调整单相抽头电压至标称值。如本表未注明三相设备的基kV，则单相设备线至中性分接电压默认为基kV除以√3。在将单相设备连接到三相系统时，还提供了一个附加设置，以允许电压错配容错。

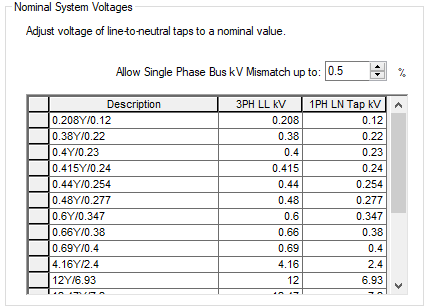

图24-5：1标称系统电压表

注释: 如果在表中未指定的单线上输入线对线电压，EasyPower则使用√3的差来计算线对中性电压。类似地，如果在表中未指定的单线上输入线对中性电压，则使用√3的差来计算线对线电压。EasyPower

退回到顶部

设备默认值

您可以指定设备默认值，包括设备的阶段，方法是在相应相下的设备默认值菜单中选择项目，然后输入您想要使用的默认数据。他使您有不同的默认设置三相和单相设备。

图24-6：1设备默认值

退回到顶部

按相位或电压等级指定颜色

您可以根据相位类型或电压级别指定设备颜色。他是在 工具>选项>颜色.

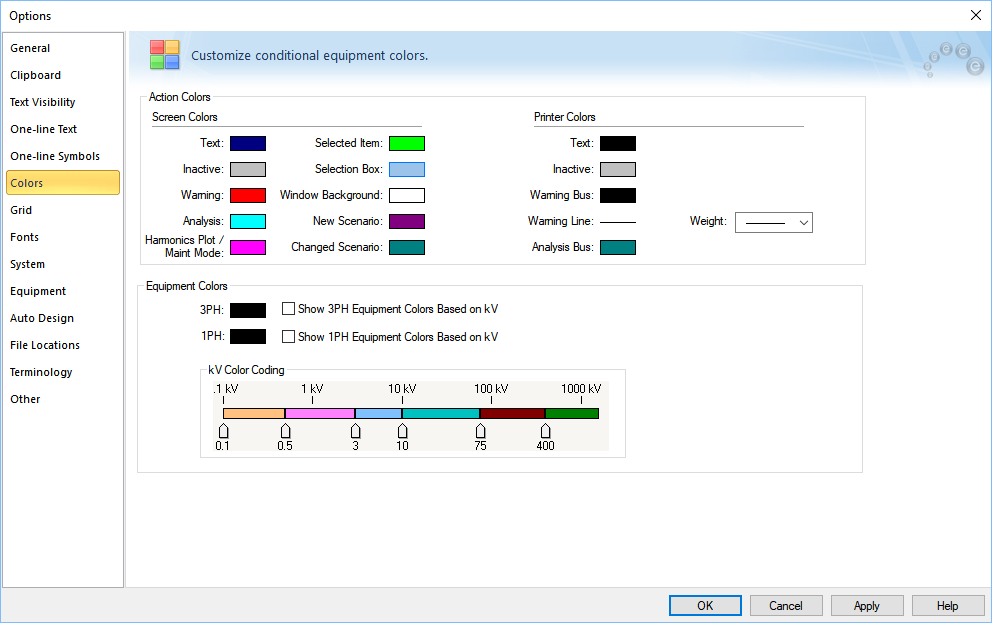

图24-7：2系统选项中的颜色选项卡

您可以在单线图中为所有三相(3PH)或单相(1PH)设备选择指定颜色。也可以为每个相位类型选择基于kV显示设备颜色复选框，使设备根据电压显示不同的颜色。你可以这样做三相设备，单相设备，或两者都有。

退回到顶部

中心抽头变压器

您可以使用中心抽头连接复选框使一个1PH变压器1PH- 3w在次要侧。与LL连接相比，LN连接的变压器阻抗分别为1.5R和1.2 2x。

图24-8：3在单相变压器上选择中心抽头连接复选框

退回到顶部

与中性线相位选择相同

图24-9：4与中性线相位选择相同

你可以将中性线的电缆规格设置为与相位相同，或者你可以分别修改它们。

  • 如果您选择相同的相位复选框，电缆值将从 规格1 标签复制到中性标签。
  • 如果您清除相同的相位复选框，您可以输入电缆的规格为中性线。如果中性线的数量设置为0，程序使用的阻抗相电缆。

退回到顶部

单相面板模板

有新的面板时间表模板2和3线面板时间表。您可以在文件位置选项卡上的系统选项中为这些文件全局设置文件位置，也可以在属性 选项卡上的文件属性中为单个单线图设置文件位置。

图24-10：5文件位置选项卡

图24-11：6文件属性选项卡

面板时间表模板已被修改，以正确显示单相设备的相位信息。

面板时间表1PH-3W模板

1PH-3W的模板与标准面板模板相似，除了:

  • 网格只有2列用于负载值，这些列标为L1和L2。这些列显示来自阶段A和B、B和C或A和C的负载，具体取决于面板的相。
  • 左边的行标记为1、3、5、7，等等，右边的行标记为2、4、6、8，等等。如果您在对角线上以标准的对角线排列方式输入负载数据，这意味着对于AB相位类型，1=A, 2=B, 3=A, 4=B，依此类推。
  • 代码因子表只有两列用于负载，列标为VA(L1)和VA(L2)。这些列显示来自阶段A和B、B和C或A和C的负载，具体取决于面板的阶段。

注释: 1PH-3W模板也用于显示2列的1PH-2W面板。

面板时间表1PH-2W模板

1PH-2W的模板与标准面板模板相似，除了:

  • 网格中只有一列用于负载值，该列标签负载。该列显示来自A、B或C的负载，具体取决于面板的相位类型。
  • 代码因子表只有一列用于负载。列的标签为VA，显示来自A、B或C的负载，这取决于面板的相位类型。

单相模板的面板调度变量

新的面板调度变量支持单相模板。新变量使用相位编号而不是相位名称，如下所示:

  • %Phase1Total%
  • %Phase2Total%
  • %Phase3Total%

注释: 对于三相面板调度模板，这些新变量替代%PhaseATotal%、%PhaseBTotal%和%PhaseCTotal%。然而，旧的变量在软件中仍然可用以支持旧的模板。

此外，可变%电压%有不同的行为取决于相位和配电盘的服务。

  • 如果面板为3PH(无论使用何种服务)，该变量将同时显示基准kV和LG电压。LG电压是基准kV除以SQRT3。
  • 如果面板为1PH，服务为1PH- 3w，则变量显示基准kV和LG。LG的电压是基准kV除以2。
  • 如果面板为1PH，服务为1PH- 2w，则只显示基准kV。

退回到顶部

单相设备的设备责任

当在三相节点上执行单相的设备负荷计算时，您可以选择使用故障类型特定于出线单相电路中的故障或三相节点可用的故障类型。

类似地，当对1PH-3W节点上的单相设备进行设备负荷计算时，您可以选择使用特定于输出单相电路中的故障类型，或者1PH-3W节点可用的故障类型。

图24-12：1短路选项 - 控制选项卡

在控制选项卡上的短路选项对话框中，使用比较1PH设备额定值选项来选择要使用的电流。你可以从以下选择:

  • 设备: 应用单相故障类型，并将设备额定值与通过单相设备的故障电流进行比较(参见1PH母线故障类型选项)。这适用于单线图视图中显示的保护装置。将面板和监控监控系统内的设备与母线电流进行比较。

    • 可提供下列单相故障类型:

    • 对于1PH-3W设备，您可以在单相接地(LN)和相间故障(LL)之间进行选择。
    • 对于1PH-2W相到中性线连接的设备，故障类型为相到中性线。这适用于三相供电或1PH-3W供电的设备。
    • 对于由三相系统馈出的1PH-2W线对线连接设备，您可以在双线对地(DLG)故障和线对线(LL)故障之间进行选择。对于由1PH-3W系统馈电的线对线连接设备，只应用线对线故障。

      • 注释: 对于由1PH-3W供电的电路，相对地故障可能高于相对相故障

    。

  • 母线:此选择应用母线上可用的故障类型。三相母线有三相、单线对地、双线对地或线对线故障。您可以从短路选项或短路菜单中选择三相母线的故障类型。1PH-3W母线可能有线对地故障或线对线故障。对于1PH-3W，只能在此对话框中选择故障类型。

退回到顶部

相位变量为电弧闪光标签

有一个新的变量，你可以使用在你的忽闪标签设计，以表明阶段的数量。

图24-13：1相位的数目可变的电弧闪光标签

退回到顶部

为定制工作许可证可变的相数

有一个用于工作许可的名为{{NOPH}}的新变量，您可以将其添加到自定义工作许可模板中，以显示总线的阶段数。

退回到顶部

节点的默认故障类型

在控制选项卡上的短路选项中，您可以指定三相和单相母线的每个故障类型中的默认故障相位。

图24-14：2短路故障类型选项

退回到顶部

短路报告选项

有一个新的选项，包括或排除在短路报告的相位数的信息。

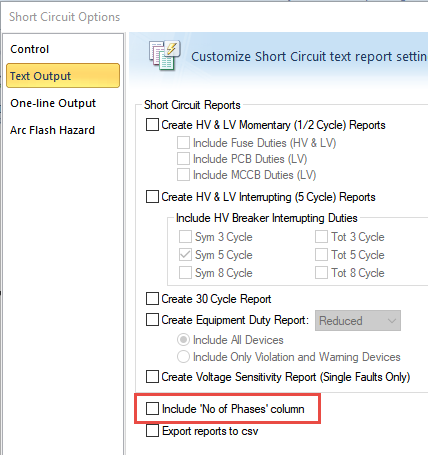

图24-15：3在短路报告中包括相数栏

退回到顶部

报告变更支持单相

当选择显示相数的选项时，设备值班报告上有一个新的列显示相数。报告头现在包括三相节点和单相节点的故障类型信息。

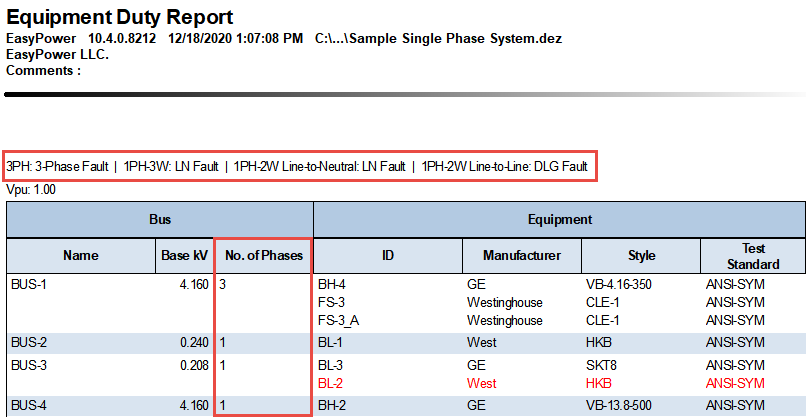

图24-16：4设备责任报告，包括相的数

同样，电弧闪光危险报告也包括一列的相位数。

图24-17：5电弧闪光危险报告与数相

如果选择在短路报告中包含相数，则报告中包含一列相数，基kV反映相的适当值。这适用于ANSI和IEC报告。

报告标题中显示的信息描述三相和单相故障的故障类型。

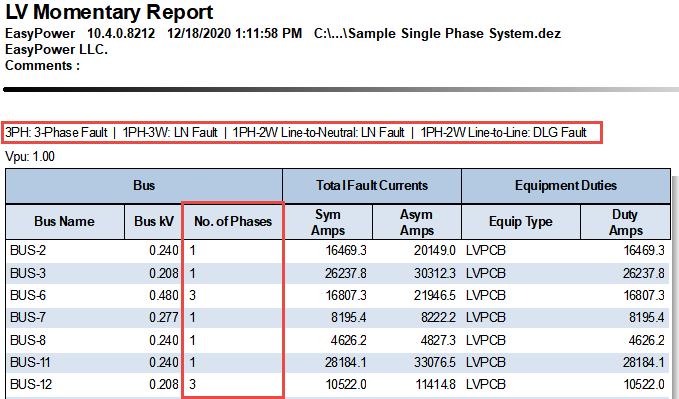

图24-18：6ANSI短路报告与单相信息

注释: 如果您将报告结果作为工作流程的一部分导出，请注意对报告的更改可能会影响您的流程。一定要检查任何导出流程，以确保它们能像您期望的那样继续工作。

退回到顶部

电压不匹配的警告

当在一个单线图中进入一个分析焦点，程序识别任何电压不匹配。您可以忽略警告，继续或查看报表。在查看报表时，您可以双击报表中的一个项目来编辑它。

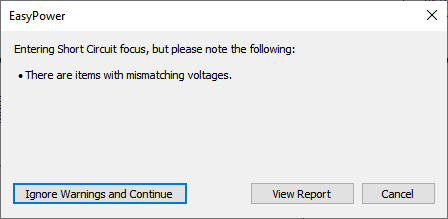

图24-19：1电压不匹配的信息

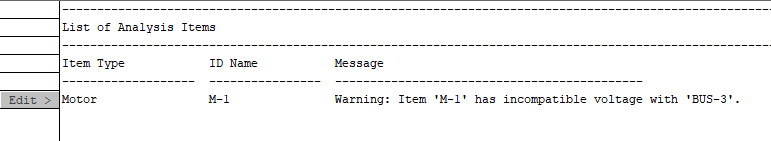

图24-20：2电压失配错误报告

退回到顶部

导体文本块变量

导体(如电缆)有几个新的文本块变量:

  • 相位数:根据相位类型计算出的相位数。
  • 相位和中性Num: 相位数变量的数量加上中性数 变量的计算值。
  • 总相位和中性数: No/Ph 变量乘以相位和中性数 变量的计算值。

使用这些变量来确定单相电缆在每条平行路径上运行的相导线的数量。这对于知道每个电路有多少电线是有用的。

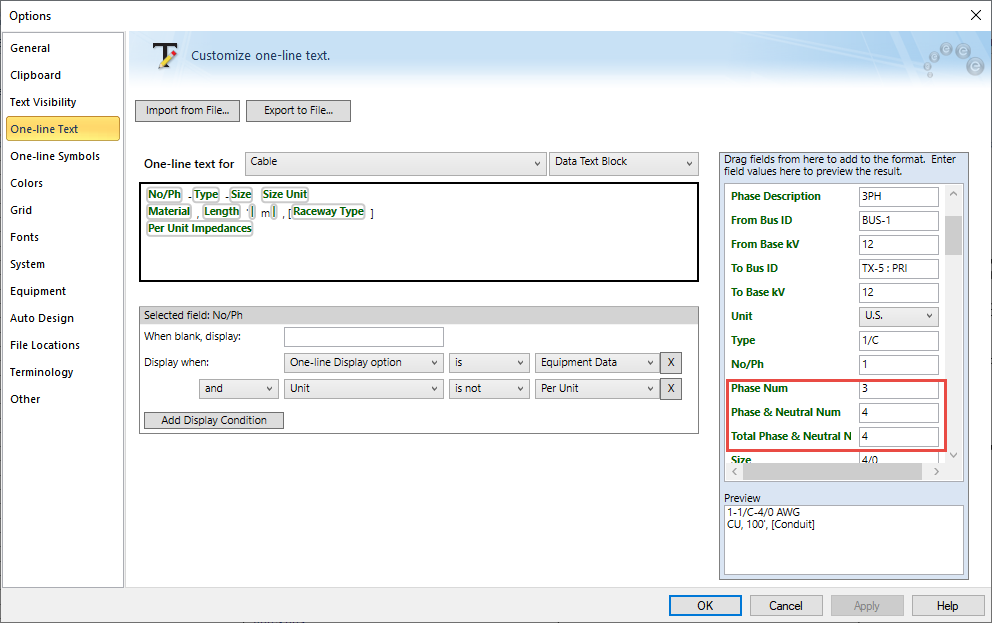

图24-21：3导体文本块变量

虽然我们继续支持对三相系统使用中性数 文本块(通过分配0或3来确定载流导体的总数)，但我们鼓励您使用新的变量来支持所有的相位类型。

退回到顶部

基于连接类型的TCC扩展

有一个新的复选框用于基于连接类型的TCC扩展。此复选框可在低压断路器、熔断器、继电器、电机、双绕组变压器或发电机的数据对话框中找到。当您在协调焦点中绘制TCCs时，该复选框还会出现在临时电缆数据 对话框中。

图24-22：4在低压断路器上连接自动缩放复选框

图24-23：5在协调电缆上连接自动缩放复选框

当选中此复选框时，程序将根据相连接类型自动缩放TCC曲线。传统上，对于TCC中的3PH曲线，根据参考电压缩放曲线就足够了。如果要用上游的3PH设备绘制线到中性连接的1PH设备，那么LN连接的1PH曲线需要在基于电压的缩放基础上移动1倍根号(3)。同样，如果要绘制一个由线到中性连接的1PH器件与上游的1PH- 3w器件，那么除了基于电压的缩放，还需要将连接的1PH曲线LN平移2倍。

如果未选中该复选框，则不会应用基于相位连接类型的缩放。

单独存储的TCC图形的复选框状态可能不同。新的TCC图的默认值是从该设备的数据库中获得的。

退回到顶部

为TCC缩放设置参考母线

图的横轴具有包括参考母线的电压参考点。

如果在TCC中只有三相设备，那么仅根据电压缩放所有设备曲线就足够了。当包括单相设备时，在公用图上叠加曲线时，需要考虑相连接类型的附加因素。

在TCC图左侧的单线图行窗口中，您可以右键单击希望用作参考的母线，并选择Set作为TCC缩放的参考。

图24-24：6设置为TCC缩放选项的参考

这改变了参考母线和电压，并相应地改变了曲线，如下图所示。



图24-25：7横轴和TCC刻度

退回到顶部

支持 NFPA 70E 2021

EasyPower现在支持NFPA 70E 2021在先进电弧闪光选项的冲击边界和PPE水平。设备库中的PPE表被更新为包括70E 2021 PPE级别。

图24-26：8先进的电弧闪光选项NFPA 70E 2021

图24-27：9设备库中NFPA 70E 2021的PPE级别

70E-2021的PPE级别表已被修改为符合NFPA-70E表130.5(G)的格式。默认库不再包括超过上限40 cal/cm2的危险。级别如果需要的话，您需要添加它。另外，根据表130.7(C)(15)(C)，默认库不包括PPE类别。如果需要复制PPE级别，可以自定义库。

退回到顶部

Revit®集成器更新

此版本包括以下更新Revit集成器:

  • 支持Revit 2021.
  • 用于Revit夹具系列的新参数，使您可以将夹具数据导出到EasyPower。
    • 当上游分布被建模为一个总线，单线图显示馈线断路器，电缆，和负载。
    • 当建模为面板时，面板行显示馈线断路器、电缆和负载。
  • 能够导入Revit电路 额定数据到跳闸电流场在一个LV断路器，面板主断路器，或子面板断路器。如果导入数据，则使用来自导入的评级数据，而不是EasyPower库数据。
  • 从Revit电路导入帧大小数据的能力。
  • 能力映射需求因素从Revit加载到EasyPower.面板行。
  • 能够映射开关设备，配电板和面板的多样性因素 从Revit到EasyPower.。
  • 能够圆的长度(到最近的英尺或米)在配置Revit导入 对话框。
  • 能够映射 电缆类型在电路映射电缆。

退回到顶部

查找-选择功能的改进

查找选择 特性包括可用性改进，使特性更容易使用，并提供附加功能。参见 通过项目的ID名称进行选择(查找-选择)了解更多信息。

退回到顶部

数量需求因数

负载计算现在使您能够指定对于需求因子可以随项目数量而变化的负载类别。您可以根据库的需求负载部分中的数量或代码因素下的文件属性定义需求因素(代码因素)。

图24-28：10设备库中的代码需求因子

图24-29：11在文件属性中指定代码因子

退回到顶部

相位描述的自定义术语

在系统选项中有一个新的术语选项卡，您可以在EasyPower.其中为相描述指定您自己的自定义术语。自定义术语存储在数据库文件中，这样如果其他用户打开文件，他们就会看到自定义术语。您可以将自定义术语保存为默认术语，这样就可以在其他文件中使用它们。

目前，阶段描述是唯一可定制的术语，但我们计划在未来为这个特性添加更多的功能。

图24-30：12术语选项卡

退回到顶部

为节点添加的数据文本块2

现在可以将用于总线的第二个数据文本块添加到单行文本模板中。您可以使用文本编辑器来选择希望在单行数据文本块中显示的其他信息。文本块默认为空。

图24-31：13在文本编辑器中为一个节点创建数据文本块2的内容

图24-32：14数据文本块2在单线图上

退回到顶部

对IEEE-1584-2018动态稳定性的支持

当处于动态稳定状态时，您现在可以选择IEEE-1584 2018或IEEE 1854-2002作为要遵循的电弧闪光标准。该选项在弧闪选项卡上的动态稳定选项 对话框中设置。

图24-33：15动态稳定性选项- IEEE 1584-2018标准选择

图24-34：16动态稳定性选项- IEEE 1584-2018标准选择

退回到顶部

错误报告改进

当EasyPower显示一个错误报告(例如当你试图打开短路焦点与不完整的数据)，你现在可以很容易地编辑项目在以下三种方式之一:

  • 单击报表中的 编辑下一个项目”以打开该项的数据对话框。
  • 双击列表中的项目，打开项目的数据对话框。
  • 右键单击报表中的项，以显示上下文敏感的菜单，该菜单允许您打开数据对话框或在单线图中查找该项。

图24-35：17错误报告中的上下文敏感菜单

退回到顶部

TCC增强

对设备库进行了修改，可以对断路器进行如下建模:

  • 热磁断路器现在可以显示额外的瞬时过载曲线。
  • 衰减曲线现在支持在断路器过载脱扣。

退回到顶部

自定义快捷键

如果您已经设置了自定义快捷键，那么在EasyPower 升级程序时将保留这些快捷键，并且不再覆盖它们。快速访问工具栏的定制也保留了下来。

退回到顶部

注释在EasyPower

注释现在最多可以包含1000个字符。

退回到顶部

联系支持

现在在程序中有一个链接，使您更容易联系EasyPower技术支持，并向我们提供重要的系统信息，以帮助解决问题。

图24-36：18支持链接

单击该链接时，将为您提供多个支持选项，以及重要系统和程序信息的概述。

图24-37：19联系EasyPower技术支持对话框

退回到顶部

漏洞修复

以下问题在这次发布中得到了解决:

  • 一个内部错误消息被反复显示当进入一个分析焦点由于损坏的信息在一个AFD。

  • 当在常规 选项 卡中选中系统移相完整性验证复选框时，移相完整性警告消息显示不可识别的内部ID，并防止打开短路或协调焦点。

  • 当多条母线发生故障时，不正确地报告各支路的IEC峰值短路电流。

  • 如果电机HP包含一个小数，则由于舍入误差，电机的TCC图可能显示不同的HP。

  • 当TCC剪切打开时，TCC图中显示的TCC注释没有对应的TCC曲线。

  • 在保存了变压器kVA小于ANSI或IEC下限的TCC图后，重新打开TCC图不会显示警告，也不会显示变压器曲线。

  • TCC协调报告上的跳闸电流与设备数据显示的值不同。

  • 当在设备库中绘制丢失信息的断路器时，EasyPower程序终止而不是显示警告消息。

  • 在TCC图中删除断路器后，删除的断路器曲线仍然在TCC图中可见，通过拖动曲线可以改变断路器的设置。

  • 如果TCC图中的注释的维度发生了更改，则不会存储更改后的维度。

  • 自动协调阶段报告在导出到Excel或Word后在 评论 f字段中显示尾随的0。

  • 某磁性脱扣断路器沿瞬态跟部的开启响应特性绘制不正确。

  • 当函数值相同时，继电器功能曲线应相互重叠，在临时对话框中修改CT数据后保存。

  • 当文本超过工作表编号字段设置的字符长度时，绘图标题块没有存储或显示修改后的文本。

  • 继电器的TOC拾取值 和IOC拾取值输入最大小数后，库数据舍入0。

  • 对于非感应电机类型，当HP大于1000,PF为负值时，单击计算后，短路 选项卡的X/R字段显示“-nan”。

  • 在面板数据对话框中，单击 重算所有下游负载，然后保存并重新打开一行后， 概要选项卡中的VA值不会被存储。

  • 如果应用的电压超过熔断器额定电压，低压熔断器的短路额定值不应显示设备库中的值。

  • 进口直流电缆不正确转换为母线，易捷电力直流设备不支持。这将导致程序意外终止。

  • 分配备件在面板时间表和从Revit导入EasyPower自动填充电缆数据，应该是空的。

  • 格式不正确的注释 字段会在数据库报告中创建额外的行，并导致DXF导出失败。

  • 当选择一组元件并在一条线上移动它们时，继电器不会与其他设备一起移动。

  • 不能将节点长度减少到变压器次要端上的节点。

  • 输入超过字符限制的注释将导致程序意外终止。

  • 工具 > 选项 > 基本选项卡中的自动保存每XX分钟选项不会一致地保存。

  • 如果连接到独立AFD的马达的比例因子为零，这将创建一个无效的y矩阵并显示一个错误。

  • 设备数据不完整时，无法打开潮流焦点。

  • 弧闪场景比较报告不正确地显示包括和排除主要结果，而它应该只报告一个结果。

  • 对于英语以外的语言，节点ID名称不会显示在弧闪场景比较报告中。

  • 在 弧闪场景比较报告选项对话框的 视图列表显示两次“默认”。

  • 当AFD存在于两母线之间时，进入短路焦点时显示电压失配错误。

  • 母线节点在单线上显示母线名称和电压，电弧闪光结果在节点处显示，在短路焦点处显示。

  • 由于AFD上的数据不一致，无法打开短路焦点。

  • 在熔断器上输入数据并选中电机过载复选框时，程序不使用熔断器跳闸时间;相反，最大时间被用于所有的计算方法，除了积分，导致一个高的入射能量。

  • 采用集成方法时，直流母线不显示电弧闪光结果。

  • 在短路选项中，在电弧闪光危险选项卡上，最坏情况下电弧闪光危险的输出字段是空白的。

  • 电弧闪光危险报告显示了一个更高的行程时间的逆变器比显示在逆变器数据对话框。

  • 当计算方法设置为集成，最坏情况电弧闪害输出设置为两者(包括&排除主)时，电弧闪害报告显示同一母线的两行数据。

  • 对于LVPCB设备，电弧闪光危险报告中显示的是短路选项-电弧闪光危险 选项卡的最大时间，而不是设备的跳闸时间。

  • 在可靠性方面，修改Ai(固有可用性)的定义和计算，以符合IEEE-493定义的Ai。

退回到顶部
