运行短路分析

打开短路功能区和故障在一个母线

点击主页标签中的 短路打开短路功能区。

双击右手侧的母线使其发生故障。你应该看到以下结果:

图2-1:运行短路分析

请注意,我们需要对单线图进行一个小的改动来查看结果。

调整单线图成果可读性

向下拖曳各个电机,使得数字能显示在电机和母线之间。

图2-2:调整单线图后文本可读

调整单线图后,你可以使用保存命令保存更新后的排版,即使你仍然在短路功能区。

解释结果

需要注意的是故障母线以蓝色高亮显示。默认结果单位是对称的千安培。(可以点击工具>短路选项>单线图输出来改变)故障母线电流为19.490 kA,在母线右侧以45度角显示。变压器的贡献为17.066 kA,电机的贡献为1.250 kA。

如果结果不匹配这些数字,请重新检查数据库中的元件,比较他们是否与本教程对话框中的数字相同。要做到这一点,你必须通过点击 数据库编辑来退回编辑数据库

查看远程电压和电流

EasyPower 使您能够查看远程电压和电流(在多个母线上,而不是在遇到故障的母线上)。

当右下角的母线仍然存在故障(蓝色高亮显示)时,单击 短路选项卡上的 Remote V/I在查看所有远程母线的远程电压和电流。

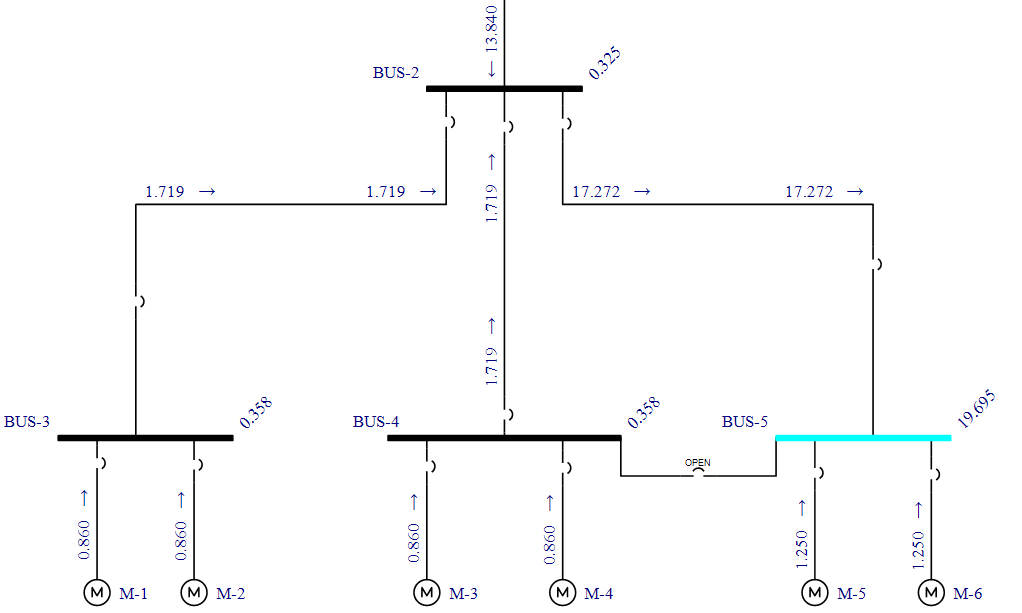

图2-3:纵观远程电压和电流

正如你所看到的,从每个电机0.860千安流向故障右侧母线上。对于远端母线,电压以四十五度角倾斜显示。在这种情况下,该值为0.358单位,或标称约36%。如果需要的话可通过点击SC选项>单线图输出使电压的显示单位变为千伏。

看着中断结果

点击短路标签中的 中断查看中断结果。除了半周期的结果,5周期的中断结果也显示在图上。

图2-4:查看中断结果

若只想看到中断结果,点击 瞬态并关闭瞬态电流的显示。

请注意,随着电压的降落和电机时间常数的增加,电机对电流的贡献衰减。这提供了可用于设置继电器电流的明显标志。

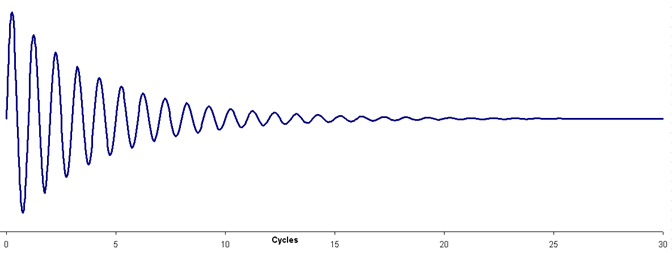

图2-5:电机贡献短路电流
