规划模板
该布置表可通过模板进行定制。布置表模板是XML语言的文本文件,你可以用记事本或Notepad编辑该文件。布置表模板的文件扩展名如下:
- 电机控制柜: *.ezmcc
- 面板: *.ezpnl
- 配电盘: *.ezpbd
- 开关柜,开关盘: * .ezswg
默认模板在工具>选项>文件位置的基础上存储。在这里你可以选择你想使用的默认布置表。
图3-1:选项对话框——默认模板
有一个MCC,面板,面板,或开关设备的单独布置表。请注意,母线还可以根据母线类型拥有与其关联的调度。母线类型在母线数据对话框的 规格选项卡上设置。

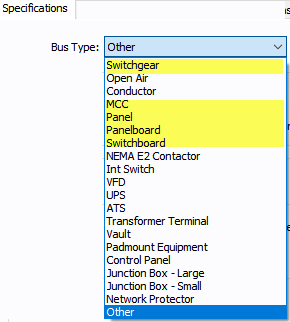

图3-2:母线的规范选项卡上的母线类型设置
有布置表可用的母线类型是开关设备,MCC,面板,面板,和交换机。当在母线上选择这些母线类型时,EasyPower将使用下面所示的调度模板。
母线类型 |
|
---|---|
开关 |
开关 |
开关板 |
开关 |
盘面板 |
盘面板 |
电动机控制柜 |
开关 |
盘面 |
开关 |
