短路分析焦点

短路选项卡

要执行短路计算,你需要在短路集中,如果所有必需的计算中的数据已在单线图模型被输入这是唯一可用。要打开短路焦点,在主页选项卡上,点击 短路

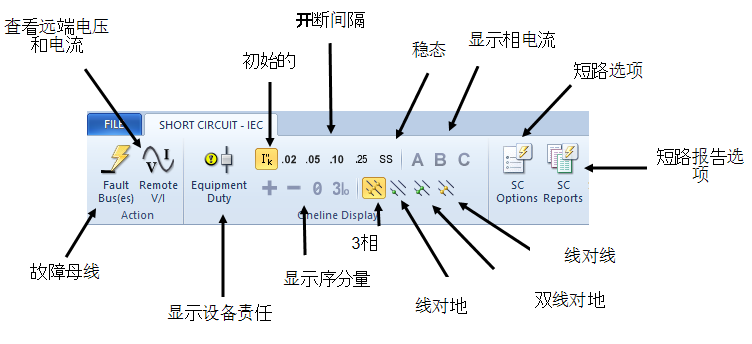

图6-1:短路 - IEC标签

短路状态栏

图6-2:IEC短路状态栏

短路状态栏显示以下设置:

  • 栅格捕捉状态:显示SNAP如果栅格捕捉上。参见 捕捉栅格了解更多信息。
  • 故障类型:从短路工具栏设置的故障类型。
  • 计算方法:计算选择的方法 - ANSI或IEC。
  • 故障单位:从短路选项>线图输出选项对话框的单卡中选择故障单位。
  • C值:在短路 选项 > 控制对话框中选择电压C系数。
