设备组

对于这两种弧闪危害和设备使命对比报告,你可以选择你想看到报表上的设备组。设备集确定了你想要评估的设备,包括母线、面板和MCC。

初始的设备集为所有或选定的。报告将显示所有设备(如果没有在单线图内选择任何设备)或是仅显示打开报告前选择的设备。

你也可以创建自己的设备集。要创建一个设备集:

  1. 场景比较报告选项对话框中,在靠近设备集的位置,点击 管理设备以打开管理设备集对话框。

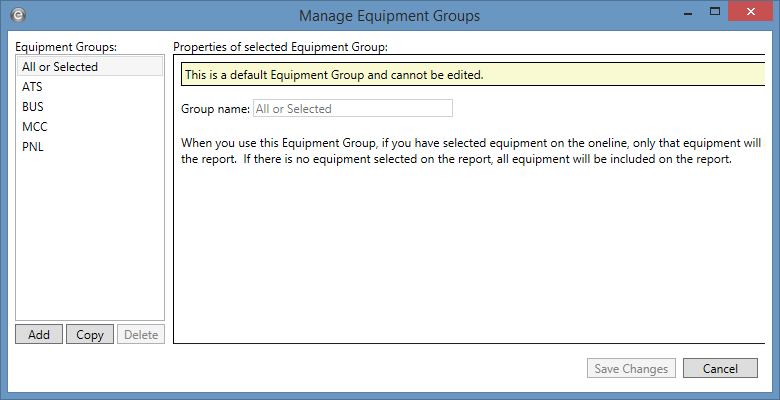

  2. 图8-1:管理设备集对话框

  3. 点击添加
  4. 图8-2:管理设备集对话框 - 添加一个新的设备集

  5. 集名称中,键入你想要为该集设置的名称。
  6. 可选设备中,选择你想要添加进集的设备,然后点击添加 >。你所选择的设备将出现在已选择设备区域。
  7. 如果你需要删除已添加的设备,点击移除
  8. 当你完成后,单击保存更改
