时间 - 电流点
例1：继电器TCC数据
下图是GE IAC-51继电器1A动作电流和时间拨盘设置为1秒的TCC。十个点一直沿曲线标示。这些点的坐标或时间-电流值被表示在括号中。
如下图所示，这些值被输入数据库第二部分（时间整定值）的电子表格中。最上面的黄色行中的值是电流值。相应的时间值在白色单元格中输入。以上图片中点的时间值被输入在下方电子表格中的第二列。其他时间整定值的时间值在依次的行中输入。请注意，只有一个电流值的行。因此，对于不同时间整定值的时间值必须对应于相同的一组电流值。
图9-2：继电器第2（时间拨号）
例2：塑壳断路器TCC数据
下图是美商实快电力型号KAL 70Amp塑壳断路器的TCC。对于当前坐标的单位是在额定连续安培的倍数。对于任何给定电流值，MCCB可在所显示的最小清除曲线和最大清除曲线之间的任何时间跳闸。时间-电流点示于括号中。可以为每个曲线来获得任何数量的点。通常8至10个点足够表示一条曲线。
时间-电流点在MCCB信息数据库第一部分的电子表格中输入。前两列是用于最小清除曲线和最后两列是最大清除曲线。你将需要指定计算动作值的方法。在这个例子中， 动作值计算是：“电流标幺值*跳闸电流”，因为TCC是以额定电流的多倍给定。如果TCC是实际额定电流给定，那么动作值计算是”安培电流“。
图9-3：美商实快电力（Square D）KAL 70A MCCB的时间-电流点
图9-4：MCCB第1（热）标签
多段TCC的时间-电流的点
设备如塑壳断路器，固态旅行和非固态旅行在他们的TCC多个片段。对于MCCB，热跳闸数据以时间-电流点输入，磁性跳闸数据通常以瞬时跳闸电流分别输入。然而，对于固定（不可调整）磁跳闸的MCCB，热和磁的TCC数据以一套时间-电流点输入。在这样的情况下，在热曲线与磁曲线相交的点，可重复获得时间 - 电流点。同样，重复点在任何直线和曲线的相交点可得到。
例3：美商实快电力（Square D）MCCB EH 100A的多段TCC

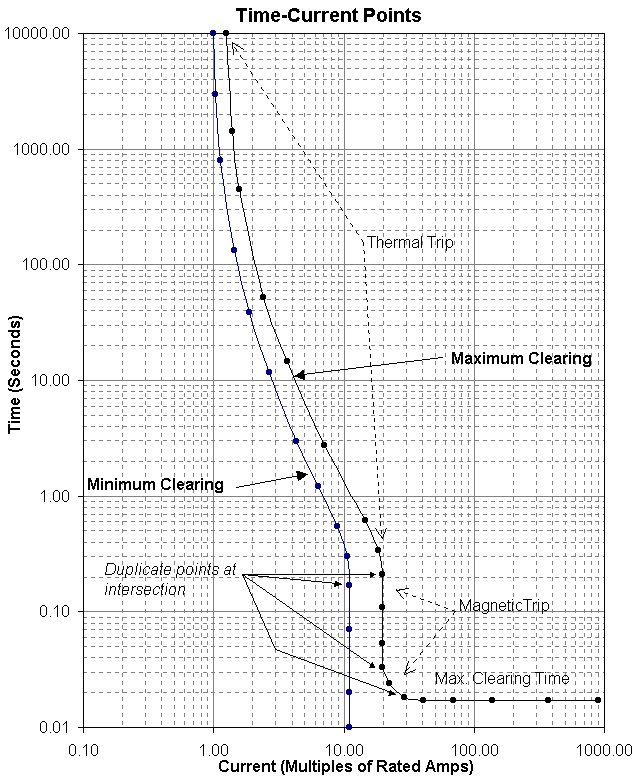

图9-5：固定磁跳闸MCCB的TCC：美商实快电力（Square D）EH 100A
对于如上所示的TCC，相交点以如下所示电子表格中的重复点输入。这些数据以灰色突出显示。
