导入符号文件

在您定制了一个符号文件之后，您可以将它导入到单线图中。在自定义文件中修改的任何符号都将被替换。不包含在自定义文件中的任何符号将使用默认的系统符号。

注释: 符号文件应该只包含你想要定制的符号的信息。如果在匹配默认符号的文件中包含符号定义，这些符号仍然被认为是自定义的。

导入符号文件

  1. 从 工具”菜单中，单击选项，然后单击 单线符号。

    2. 图11-1：单线符号选项卡

  2. 单击导入到文件.

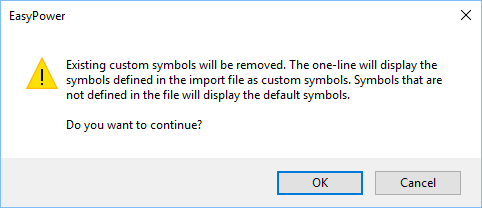

  3. 将显示一个警告，提醒您文件中的任何现有自定义符号将被删除，导入文件中的任何符号将作为自定义符号导入。点击确定。

    4. 图11-2：清除符号警告

  4. 选择你的自定义符号文件，然后 单击打开。

    5. 图11-3：创建自定义符号模板

  5. 点击执行来察看单线图改变。点击确定保存更改。
  6. 单击 保存保存对一行的更改。

倒入自定义符号只会影响当前单线图的符号。这并没有改变程序中的EasyPower显示器(例如，在设备调色板中)的符号。

如果您希望所有新的单线图都使用导入的自定义符号，您可以更新您的文件位置以指向定制的符号文件。参见 为单线图设置默认符号了解更多信息。如果您想要使用现有的单线图来使用新的自定义符号文件，打开每个单线图，并将自定义文件导入其中。

下一个: 为单线图设置默认符号
