颜色选项卡

EasyPower的自定义选项在工具>选项下设置.

颜色选项​​卡可以让你更改屏幕和打印机元素的外观。您可以根据相位类型或电压范围选择调色板。

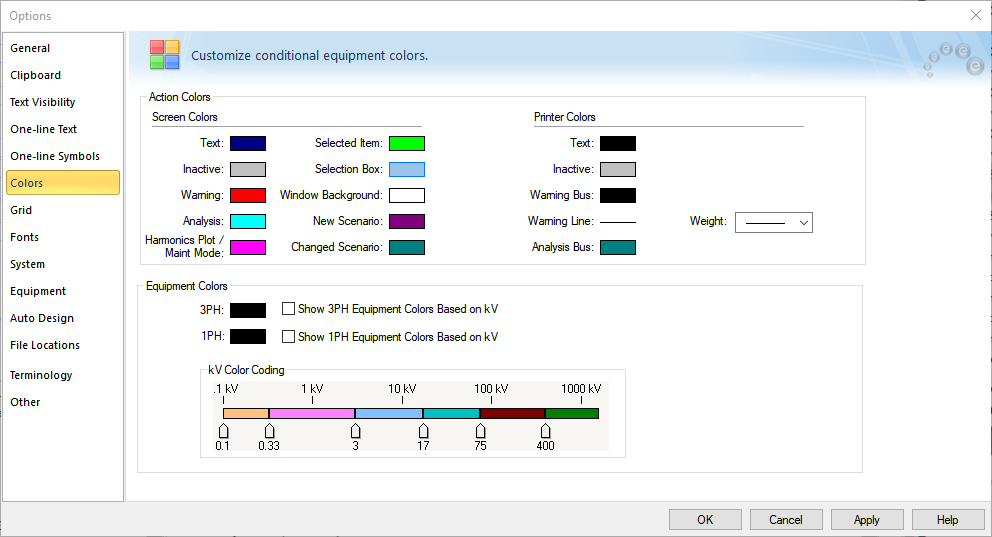

图11-1:选项对话框的颜色选项卡

大多数颜色可以独立地改变屏幕和打印机。这就解释了彩色打印机不总是能很好地呈现屏幕颜色的问题。

要更改任何项目的颜色,请单击显示当前颜色格式的框。在出现的调色板中,选择所需的颜色。变化会立即发生。如果您想创建或使用自定义颜色,请单击 更多

在不关闭对话框的情况下,单击 应用保存您的颜色更改,或者当您有了想要的颜色时单击确认

该程序使用为各阶段选择的设备颜色作为默认设备颜色。你也可以让程序显示每个设备项目的颜色基于它在kV范围内的位置。你可以对三相设备,单相设备,或者三相和单相设备都这样做(通过选择两个复选框)。

注释: 如果单个设备项被格式化为使用某种颜色(使用 Home 选项卡上的 颜色按钮),那么使用该颜色而不是这里指定的默认颜色。

选项描述

选项

描述

屏幕颜色

文本

这将设置单线图文本的颜色,例如项目ID文本或分析结果。

待用的

这将设置已使用 未激活的 选项关闭的项目的颜色

警告

这个颜色表示某件物品缺少或有问题。其确切含义取决于具体的事件背景。例如,在 数据库编辑焦点中,它意味着项目没有完全连接,或者项目的数据不完整。在短路焦点,它可能意味着断路器是超载。

分析

这种颜色是最常用的母线已经故障在短路分析或谐波分析中谐波注入母线。

谐波图/ 维护模式

这设置在定义图中使用的谐波图的颜色,或指示设备的维护模式是开启的。

所选项目

当您单击一个项目以在单线图上选择它,或在一组项目周围拖动一个矩形以选择它们,或使用 查找-选择特性来查找一个或多个项目时,这将设置颜色。

选择框

这将设置屏幕上选择框的颜色。

窗口背景

他在单线图中设置屏幕背景的颜色。

新增运行方式

在这个情景中,任何新的元件都会被标记为这个颜色。

变更运行方式

在这个情景中,任何设备数据或位置变化都会被标记为这个颜色。

打印机颜色

文本

这将设置单线图文本的颜色,例如项目ID文本或分析结果。

停用颜色

这将设置已使用 未激活的 选项关闭的项目的颜色

警告色

这个颜色表示某件物品缺少或有问题。其确切含义取决于具体的事件背景。例如,在 数据库编辑焦点中,它意味着项目没有完全连接,或者项目的数据不完整。在短路焦点,它可能意味着断路器是超载。

警告节点

被突出显示(如显示哪些母线故障或有违反)母线可以给出,使它们从非高亮母线可区分的图案。

警告线

被突出强调的非母线元件(如显示线路末端故障或设备容量越限)为了与一般元件区分而被加粗。这对HP LaserJet这样的黑白打印机尤其有用。

分析节点

这种颜色是最常用的母线已经故障在短路分析或谐波分析中谐波注入母线。

设备颜色

基于电压kV显示设备颜色

这将根据项目的阶段设置设备颜色。您可以指定是为三相设备、单相设备设置颜色,还是同时为两者设置颜色。单击颜色打开调色板来更改它。

注释: 为了避免混淆,确保设备的颜色是不一样的警告或分析颜色。

kV颜色编码

这将根据电压范围设置设备颜色。有不同电压范围的颜色代码和代表每个颜色代码的边界电压的滑块。您可以为1kv到1000kv之间的不同电压范围设置颜色。

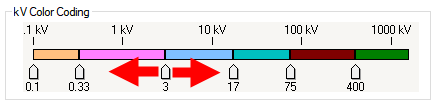

向左或向右拖动每个滑块,以设置每个范围的边界电压。当您调整位置时,kV值将出现在每个滑块的下面。

要更改任何电压范围的颜色,请单击该范围内的颜色,然后从调色板中选择所需的颜色。

更多信息
