网格选项卡

EasyPower的自定义选项在工具>选项下设置.

网格 选项卡用来更改网格参数。所有这些设置参数,包括捕捉网格的开/关状态,都被保存在当前数据库中。

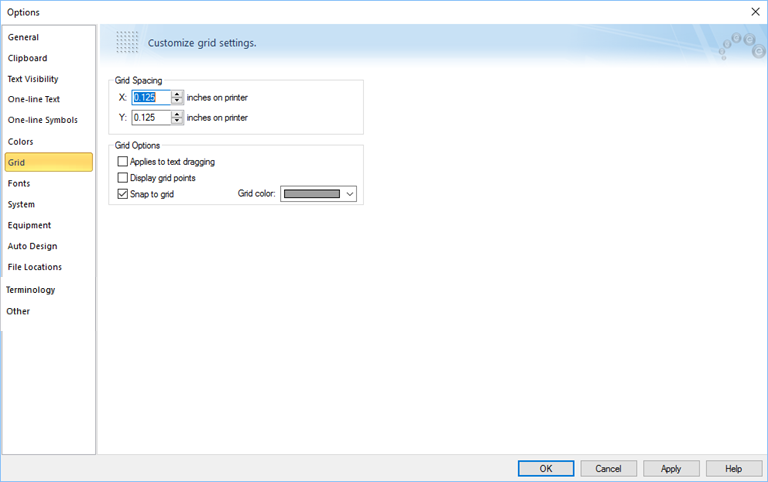

图11-1:选项对话框的网格选项卡

选项描述
选项 描述
栅格间距

网格的水平间隔(X)和竖直间隔(Y),这会以100%比例在打印输出时进行测量。

注释: 格点本身不打印。

适用于拖动文本

通常情况下,拖动文本一般不对齐格点,因为你想要将文字拖到的地方一般是没有格点的。但是,你可能会出于特定的对齐目的,希望文字对齐到格点。

显示网格点

如果选中此复选框,则格点显示为屏幕上的实际点;否则,它们是不可见的(但如果“网格对齐"被打开,它们仍然是起作用的)。

对齐到网格

选中该复选框,可以在单线图中推动元件时使它们吸附到格​​点。

根据你前两个选项的选择组合,你可以:

  • 显示网格,捕捉关闭
  • 显示网格,捕捉打开
  • 不显示网格,捕捉关闭
  • 不显示网络,捕捉打开
网格颜色

可以选择的多种颜色,其中可显示的网格的任何一个。
