熔断开关-短路选项卡

图13-1：短路分析 对话框(ANSI)

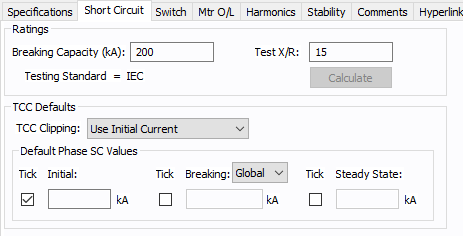

图13-2：短路分析 对话框(IEC)

选项描述
选项 描述
额定值

熔融中断电流（KA）

熔断器的中断额定电流(ANSI)。

开断容量(KA)

熔断器的中断额定电流(IEC)。

测试X/R

电路的测试X/R比。同一熔断器的ANSI标准测试比率可能有所不同，取决于熔断器应用的电压等级。

测试标准

这些直接来自装置库，不能更改。

计算

基于制造商、类型、 样式和基准电压等数据库录入，为测试X/R和熔断器中断电流字段填充计算值。您可以通过在不同的数字输入覆盖这些值。此按钮也会显示恰当的测试标准供你参考。

注释: 低压熔断器的短路额定值不从设备库返回如果应用电压超过熔断器额定电压查找。

TCC默认值

在本节中输入的数据是用来放置在TCC情节较短路值刻度线。

TCC剪辑

您可以在kA的指定电流中剪辑时间电流曲线(TCC)。选择<无>避免TCC的剪裁。

  • 对于ANSI,选择瞬态(1/2周波).5-周波或30周波
  • 对于IEC, 选择初始的,断开,或稳态.

短路电流刻度线

选择相应的复选框，在TCC图上显示的刻度线。

  • 对于ANSI,你可以显示瞬时、中断的、30周期短路值。在三相短路各自的编辑区输入相应的短路电流值（kA）。
  • 对于IEC, 选择初始的,断开,或稳态.如果选择一个开断，你还可选择开断值。选项是全局的, 0.02, 0.05, 0.1, or > 0.25.全局来自于控制选项卡上的短路选项。

默认相SC值

 这些字段中输入的以千安为单位的短路电流值可以在TCC图中显示为电流。
