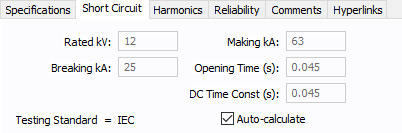

HV断路器-短路选项卡

断路器的最大设计电压与操作上限。

断路器最大电压处的额定开断电流（kA）。

断路器的开断额定电流。

断路器的波峰额定值。

断路器的闭锁器额定值。

额定最大电压与最低操作电压的比，操作电压范围内，所需要的对称和不对称开断能力与操作电压成反比变化。

在中断周期中断路器的时间。

IEC

额定电压等于设备所设计的最大系统电压。

断电流是断路器能够断开的最高短路电流。

制造电流是断路器能够制造的最高预期峰值电流。它的值为2.5倍(50hz)或2.6倍(60 Hz)，其值为额定短路电流。

根据下面所述的跳闸方法定义断路器的开路时间，并随时间延迟装置组成断路器的不可分割的一部分，调整到其最小设置:

• 对于断路器被任何形式的辅助电源脱扣，开启时间间隔时间间隔时间间隔时间是开启释放的瞬间，断路器处于关闭位置，以及当弧触点在所有电线杆中分离的瞬间。
• 自助断路器,开放时间之间的时间间隔的瞬间,断路器处于关闭位置,主电路中通过的电流达到过电流释放的操作价值,和即时在所有触点当灭弧触点分开。

一个短路的直流分量以指数形式在数秒内以指数形式衰减，这取决于频率和X / R比率。

全

断路器库中的数据可用于特定的测试标准。定义以下测试标准：

• ANSI-TOTAL：中断和瞬间闭锁的额定电流都是非对称电流（全部是有效值kA）。1964年之前的断路器使用此测试标准。
• ANSI-SYM：开断额定电流时对称电流，而瞬间闭锁额定电流是非对称电流（全部是有效值kA）。
• ANSI-Crest：开断额定电流时对称电流，而瞬间闭锁额定电流是峰值电流（kA）。
• IEC：断路器额定值按照IEC标准测试。
