配电盘-规格选项卡

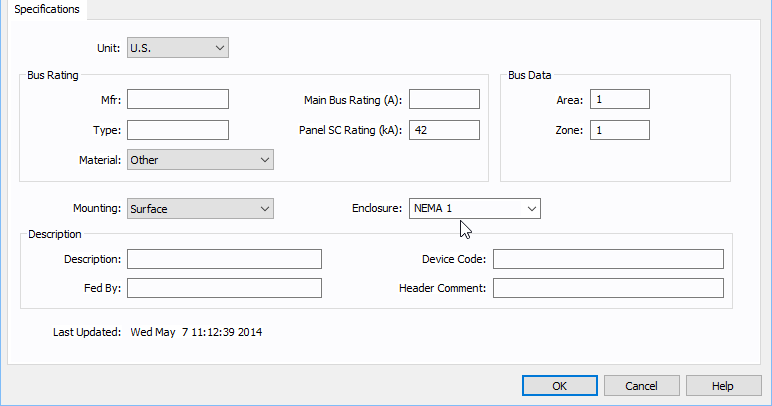

图13-1:产品规格标签

选项描述
选项 描述

单位

选择美制、公制、CSA。

母线额定值

这些都是用户定义字段。

制造商

使用此文本字段描述面板制造商。

类型

使用该文本字段进一步描述面板的制造商型号。

材料

从铝、铜、其他中选择面板材料。

主母线额定值(A) 主母线的额定电流。

面板SC额定值(KA)

母线在计算SmartDuty™短路职责所使用的额定值。

母线数据

地区

区域编号用于对电气系统的不同区域进行唯一定义。然后,这些区域可以用于从代表系统子集的FENIX操作中创建特定的文本报告。例如,典型的造纸工厂区域可能包括电源间(区1),腐蚀厂(二区),纸浆厂(区3)和造纸机(4区)。区域编号是介于1和999之间的正整数。

区域

区域编号就是一个子区域。这将使能更具体的报告。你可能想要将纸浆厂定义为区域3并将沼气池电气设备定义为2区。可以对这个不包括整个纸浆厂或其他沼气池的组合生成具体的报告。



安装

面板的安装,从齐平,面,或独立选择。

外壳 / IP代码

外壳为面板。如果面板单位被设置为公制,这代表国际保护码。

ANSI:选择从NEMA或NEC外壳。如果面板单位被设置为公制,您可以手动输入附件或代码。

IEC:你可以手动输入附件或代码。

描述

描述

使用此字段来描述面板。

设备代码

你可以键入字母或数字来描述设备元件的设备代码。该信息可以被转换并打印成弧闪标签上的QR码。

供电

使用该字段来指明为配电盘供电的变压器或电源。

标题注释

使用此字段做配电盘的任意注释。



最近更新时间

配电盘数据最近一次更新的日期和时间显示在这里。
