连接工具点-说明标签

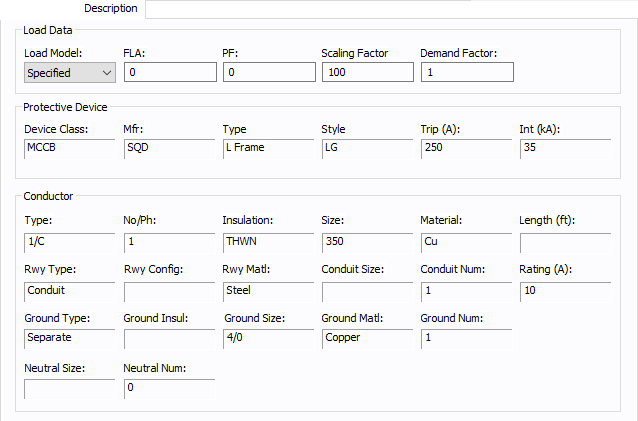

图13-1：说明标签
加载数据
| 选项 | 描述 |
|---|---|
|
负荷模型 |
从指定（用户输入）的数据或从 SCADA （监控和数据采集）的数据中选择。SCADA数据可以通过点击文件>导入导入。 |
|
额定负载电流 |
负荷满载电流（额定持续电流）。进行潮流计算时连接负荷点被视为一个恒定视在功率负荷模型（以kVA为单位）。 |
|
PF |
负荷的功率因数。 |
|
缩放因数 |
每个负荷都可以通过应用不同的缩放因子而变化。这可让您的实际面板或集中负荷模型在公共汽车上，然后研究不同负载条件。这也方便进行快速的“假设”研究，并防止数据录入时出现的错误。 |
|
需求因素 |
负荷的需求因子。 |
|
保护装置 |
保护装置信息来自位于连接点与总线之间的断路器。 |
|
导体 |
导体信息来自连接点与母线之间的电缆。 |
