谐波单线图输出
选择谐波选项，并点击单线图输出选项卡指定单线图中控制结果的显示方式。
若要设置谐波选项，请在 谐波焦点中单击谐波选项.您也可以通过选择工具>选项>分析选项> 谐波.从 数据库编辑 焦点中访问选项。

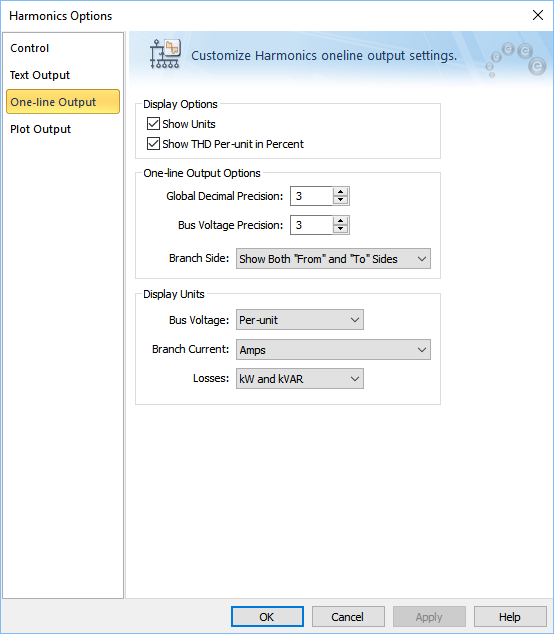

图14-1：单线图输出的谐波选项对话框选项卡
|
选项 |
描述 |
|---|---|
|
显示单位 |
启用此显示单线图结果单位。 |
|
以百分比形式显示THD单位 |
启用该功能后，THD值以百分比的形式显示。否则，它们将以标幺值的形式显示。 |
|
全局小数精度 |
这个数字设置单线图中显示值的小数位数，这适用于除电压以外的所有值。 |
|
总线电压精度 |
这套数字过去的小数点上的单线图显示母线电压的数目。 |
|
支路侧 |
显示首端母线，末端母线，或首端和末端母线的支路潮流。 |
|
母线电压 |
输出可以以V， kV或者标幺值的形式。 |
|
电流单位 |
当前可以以安培， 标幺(系统基准)， 或标幺(设备额定)的形式显示。 |
|
损耗单位 |
选择kW and kVAR或者MW and MVAR。 |
