插入短路标记
要在TCC选项卡上的TCC图上插入用户定义的短路标记线,单击 插入短路标记线.
图15-1:插入短路标记线对话框(ANSI)

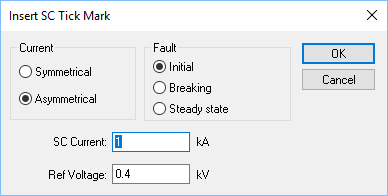

图15-2:插入短路标记线对话框(IEC)
选项 |
描述 |
---|---|
电流 |

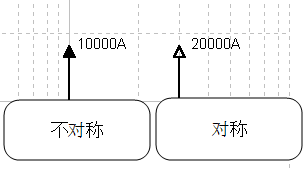

你可以选择表示短路电流类型的符号的外观。
这些都是默认设置,并可以通过格式化刻度线进行编辑。你还可以保存格式为新的默认刻度线。
|
故障 |
故障类型的选择会影响刻度线的时间坐标。
短路标记线可以垂直有限范围内拖动。 |
短路电流 |
以千安为单位输入短路电流值。标记线放置于TCC图上特定电流值(计算短路参考电压相对于TCC图的参考电压的比值)的位置。 |
参考电压 | 以千伏为单位在短路点输入参考电压值 。标记线放置于TCC图上特定电流值( 计算短路参考电压相对于TCC尺度的参考电压的比值) 位置。 |
