打印弧闪标签

在执行弧闪分​​析后,你可以在短路焦点中打印弧闪选项卡并创建弧闪危害的报告。

注释: 确保创建报告下的SC选项>弧闪危害里面的弧闪电子表格复选框被选中。

要打印弧闪选项卡:

  1. 你可以在弧闪危害报告中预览并从两个不同的路径打印标签:
    • 使用标签工具栏按钮:
    • 图16-1:标签工具栏选项

      • 点击标签显示弧闪危害报告中所有装置的标签预览窗口。
      • 点击标签下面的箭头,提供打印不同内容的选项,包括仅打印选定的标签。

      为了标签按钮可用,弧闪危害报告窗口必须被选中。

    • 使用右键快捷菜单查看弧闪危害报告:

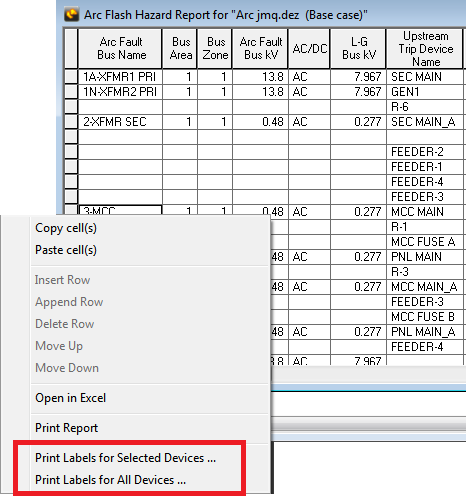

    • 图16-2:右键点击弧闪危害报告中的上下文菜单

    从上下文菜单中,可以选择要打印的所有设备或仅所选设备标签。

  2. 选择打印标签,将显示标签的打印预览窗口。在此窗口中,你可以在你想要打印你的标签时选择所使用的标签模板,并选择适合你的标签页面布局的纸张。每个标签模板略有不同,包括弧闪危害报表中的字段。

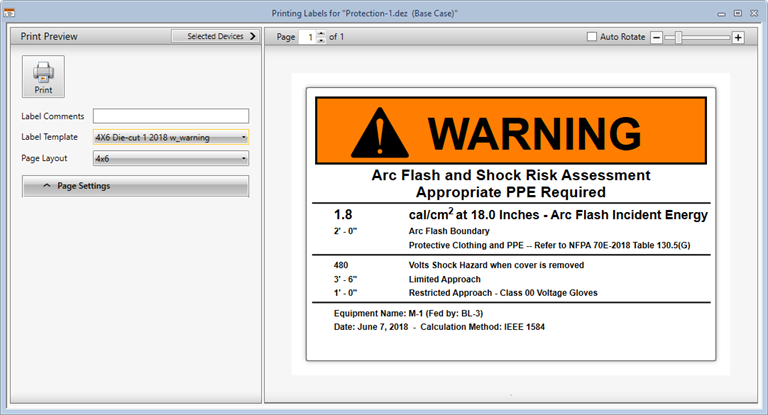

  3. 图16-3:打印标签窗口

  4. 如果需要,请点击页面设置调整页面布局。
  5. 点击打印选择打印机并发送您的标签打印机。
