线路

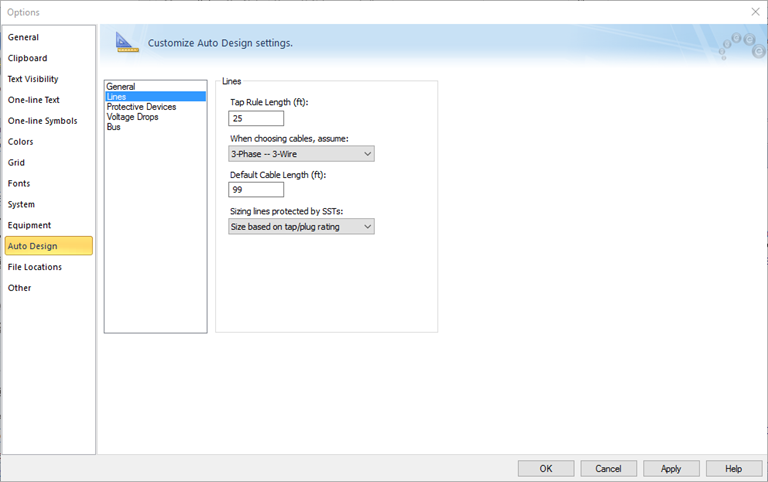

图17-1:自动设计选项 - 线

选项描述
选项 描述

抽头规则长度(英尺)

从抽头点到不需要被下游保护装置保护的导线的长度。

当选择电缆,假设

选择下列选项之一。这两个系统的设计可以在设计库中指定。

  • 三相—三线制:只对选定的电缆进行相位和接地导线的尺寸选择。
  • 三相-四线相,中性和接地导线的尺寸为选定的电缆。中性和相的规格相同。

默认电缆长度(英尺)

如果电缆长度尚未指定,自动设计功能会自动输入默认的电缆长度。

固态跳闸器保护的线路规格

基于分接头/插头等级的规格:电缆的设计规格基于上游断路器额定值,这是由传感器抽头或固态跳闸器的额定值定义的。

根据调整后的长延时动作值进行规格设计:如果上游固态跳闸器有一个可调的长延时动作值设置,在长延时动作值电流的基础上设计电缆可以使你节约电缆规格。
