自动协调的报告
自动配合报告使你可以观察保护设备设置以及自动配合过程中注解的变化。EasyPower为相和接地自动协调创建单独的报告。
对于每个在自动配合过程中配合的保护设备,报告包括两个表格。与……配合表格列出了所有与选定保护设备相配合的相关设备。附随每个指定的附属设备的评论提供了在保护装置的自动协调中被EasyPower使用的附加细节。
配合设备的建议设置表格为每个个体的设置部分显示了旧的和新的设置。每个设置还包括额外的注解,包括为什么采用新的设置的解释。注解中还包括其他相关设备的设置,为了用于配合、NEC准则或者许多其他原因。两个表中的注解黄色字体是警告,而红色字体是越限。警告和越限行为需要修订和处理。
建议你在自动配合报告中检查所有参与配合的保护设备的表格,以确保所有结果是准确的,并与要求的技术参数相吻合。

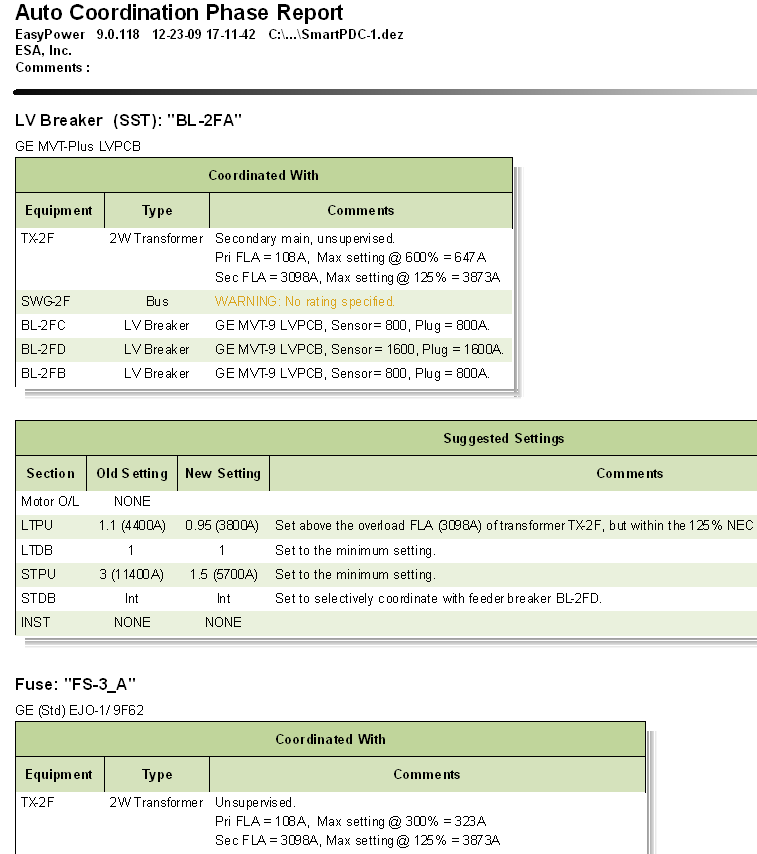

图18-1:自动配合相报告
创建自动协调报表后,您可以直接从EasyPower报表中打印它,将其直接复制到报表中,或者将其保存为HTML文件。
- 要打印报告,在文本报告[选项卡中选择打印。
- 要保存报告为HTML文件,点击文件 > 另存为。
- 要导出报告到Excel,在报告上点击鼠标右键,选择导出到Microsoft Excel。
- 要导出到Word的报告,在报告上单击鼠标右键,并选择导出到Microsoft Word。
