PSS模型
电力系统稳定模型在发电机数据对话框的稳定性2选项卡中输入。
IEEE PSS2B

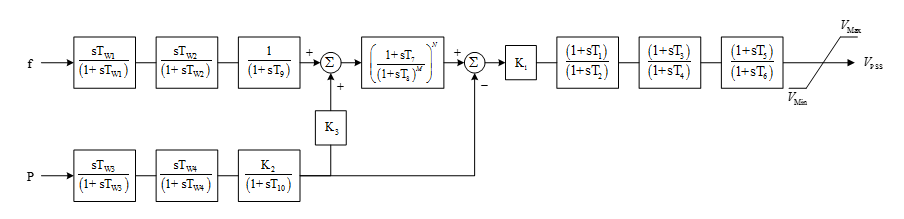

图19-1：IEEE PSS2B型号框图
|
参数 |
单位 |
描述 |
|---|---|---|
|
T1 |
秒 |
第一超前时间常数 |
|
T2 |
秒 |
第一延迟时间常数 |
|
T3 |
秒 |
第二超前时间常数 |
|
T4 |
秒 |
第二滞后时间常数 |
|
T5 |
秒 |
第三超前时间常数 |
|
T6 |
秒 |
第三滞后时间常数 |
|
T7 |
秒 |
滤波超前时间常数 |
|
T8 |
秒 |
滤波滞后时间常数 |
|
T9 |
秒 |
频率支路时间常数 |
|
T10 |
秒 |
功率支路时间常数 |
|
TW1 |
秒 |
功率支路第一冲刷滤波器时间常数 |
|
TW2 |
秒 |
频率支路第二冲刷滤波器时间常数 |
|
TW3 |
秒 |
功率支路第一冲刷滤波器时间常数 |
|
TW4 |
秒 |
功率支路第二冲刷滤波器时间常数 |
|
K1 |
秒 |
主要PSS增益 |
|
K2 |
秒 |
第一功率支路增益 |
|
K3 |
秒 |
第二功率支路增益 |
|
VMax |
秒 |
PSS最大输出 |
|
VMin |
秒 |
PSS最小输出 |
|
M |
秒 |
M |
|
N |
秒 |
N |
