EasyPower 10.3版本的细节

本主题描述了该EasyPower发行版中包含的新特性和增强,以及bug修复。

服务包:有关此版本的最新服务包的信息,请参见10.3 SP1 发布说明

注释: 新的发布特性通常包括对数据库的更改。这可能会影响您在数据库浏览器中看到的内容,以及将数据导出到CSV文件时所包含的内容。如果您现有的工作流程依赖于数据库中的信息,请确保在更新软件后检查您的流程。

新增&增强功能概述

EasyPowerRevit® 集成器

EasyPower10.3特性与Autodesk Revit的双向集成与新的EasyPower Revit®Integrator插件。下面是这种集成的一些特性和好处。

  • Revit集成在EasyPower10.3软件中自动提供(不需要单独的许可证)。但是,您必须安装EasyPowerRevit Integrator插件到Revit程序(可从Autodesk App Store获得),以导出和导入Revit中的信息。add-in出现在Revit的Add-Ins 选项卡下。
    • 在Revit Integrator使用 导出到文件 选项将Revit项目导出到一个文件中,然后您可以使用该文件创建一个新的单线图或更新到一个现有的单线图中。这会创建一个 .rvt2ezp文件,您可以导入到EasyPower.

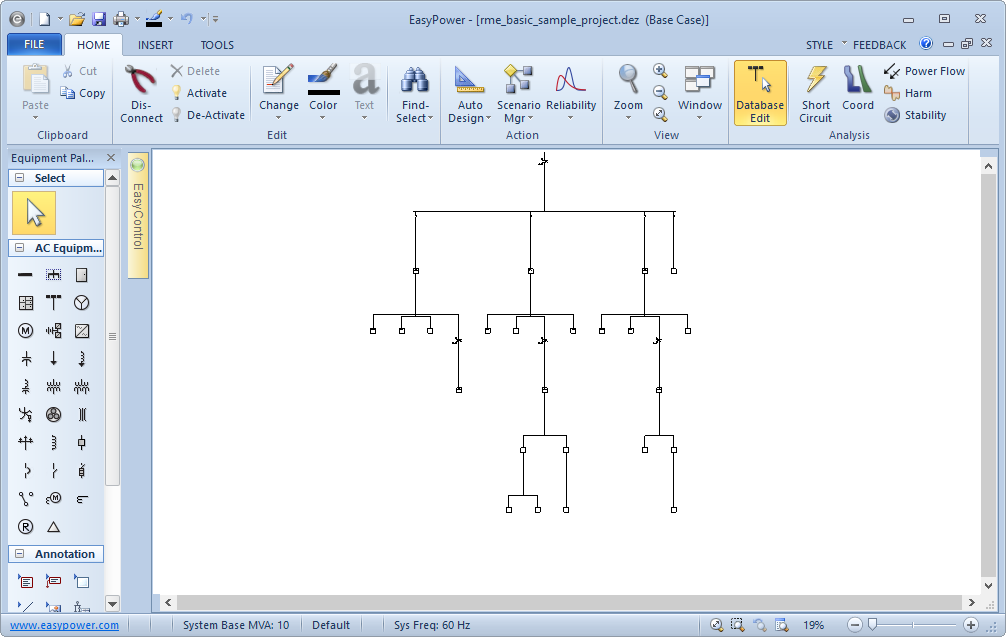

    • 使用Revit Integrator外接程序中的 Open inEasyPower 选项可从Revit项目自动创建EasyPower单线图。这将绕过导出到文件选项,并自动启动导入过程。EasyPower在单线图中自动布置设备然后,您可以使用EasyPower功能,如自动设计,短路,和功率流计算值,然后可以导出回Revit。
    • 使用 Import选项用EasyPower数据更新Revit项目。这可以包括短路结果、电弧闪络结果、来自潮流计算的电压降、电路和设备尺寸等信息。

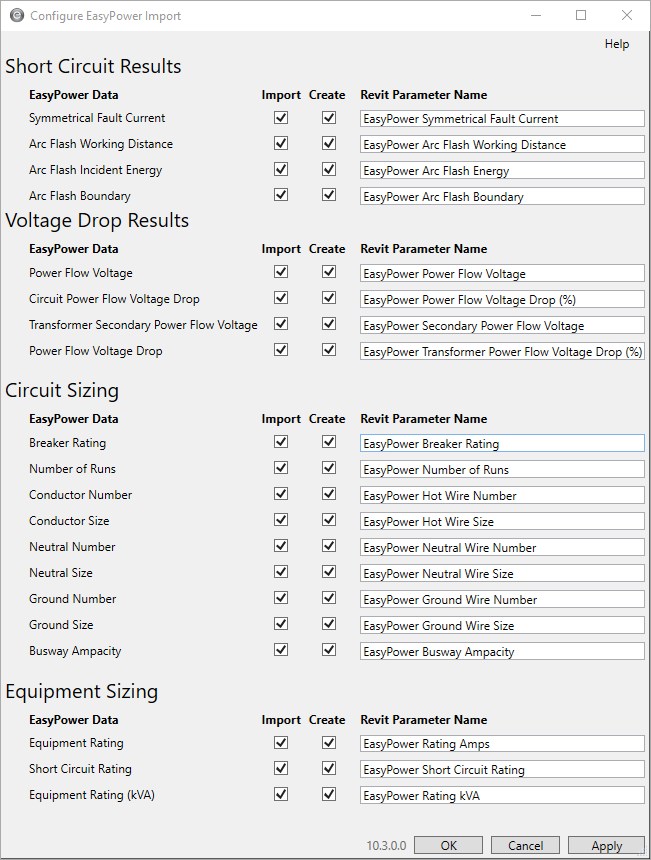

    • 使用Revit Integrator外接程序中的Configure导入选项来控制导入将更新哪些Revit参数,并创建要在其中存储EasyPower数据的新Revit参数。

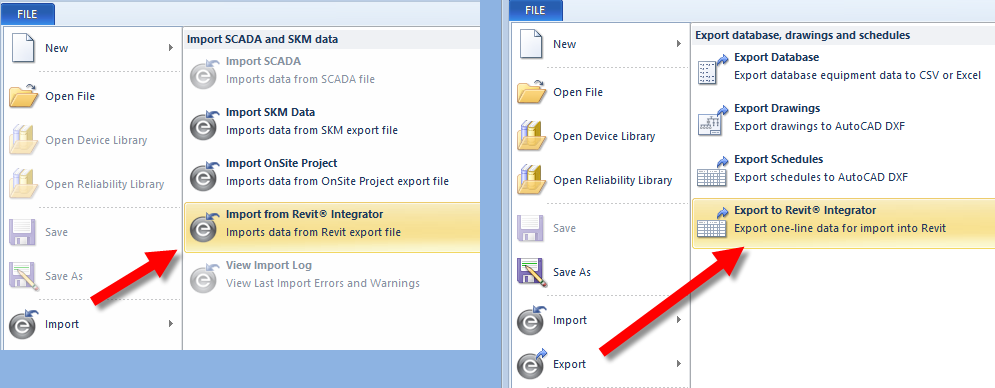

  • EasyPower 中有新的导入和导出选项,以适应Revit之间的双向通信。EasyPower
  • EasyPower安装中包含了几个示例Revit文件,您可以使用这些文件演示Revit集成是如何工作的。
    • 使用 Example_rme_basic_sample_project-Rev1。rvt2ezp 文件,以了解如何使用项目合并功能的工作。
    • 使用 Example_rme_basic_sample_project.dxf文件来链接一个EasyPower图形到Revit.
    • 使用这个 Example_rme_basic_sample_project.ezp2rvt来导入一个样例EasyPower项目到Revit中.
    • 使用Example_rme_basic_sample_project。rvt2ezp文件导入一个示例Revit项目到EasyPower中。

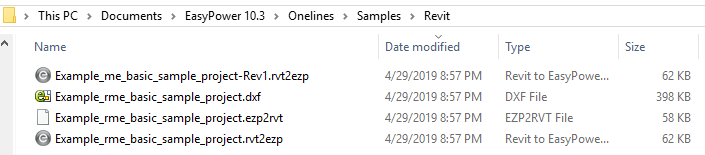

    你可以在 C:\Users\{username}\Documents\EasyPower 10.3\Onelines\Samples\Revit.

    找到这些文件.

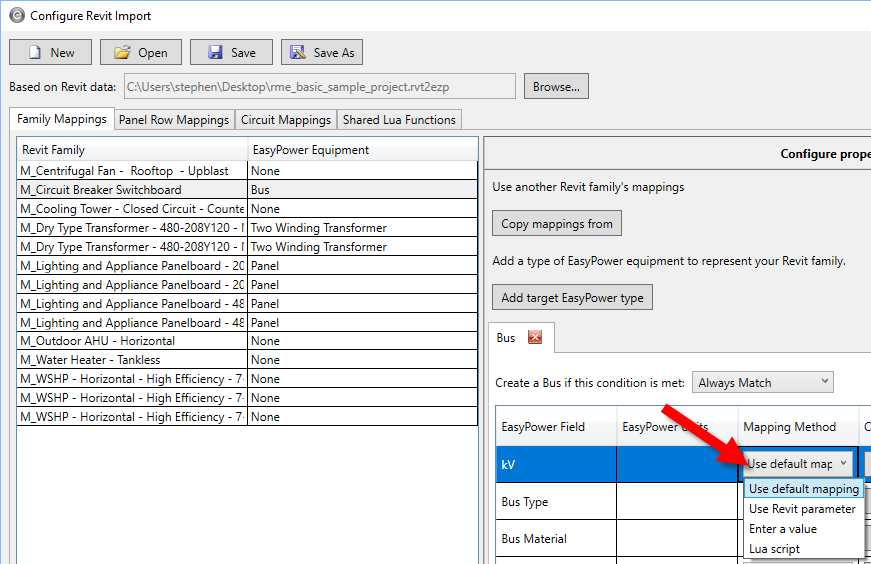

  • 当您将Revit数据导入到EasyPower时,您可以使用默认值、Revit参数或值、手动输入值或Lua脚本来映射传入数据。

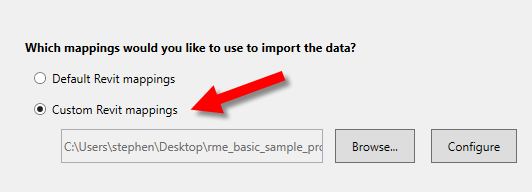

  • 您可以保存映射配置,以便在导入将来的Revit数据时重用。

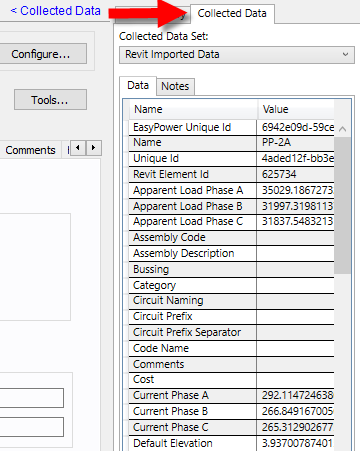

  • 从Revit导入的信息显示在各个设备项或设备的 收集数据选项卡上。

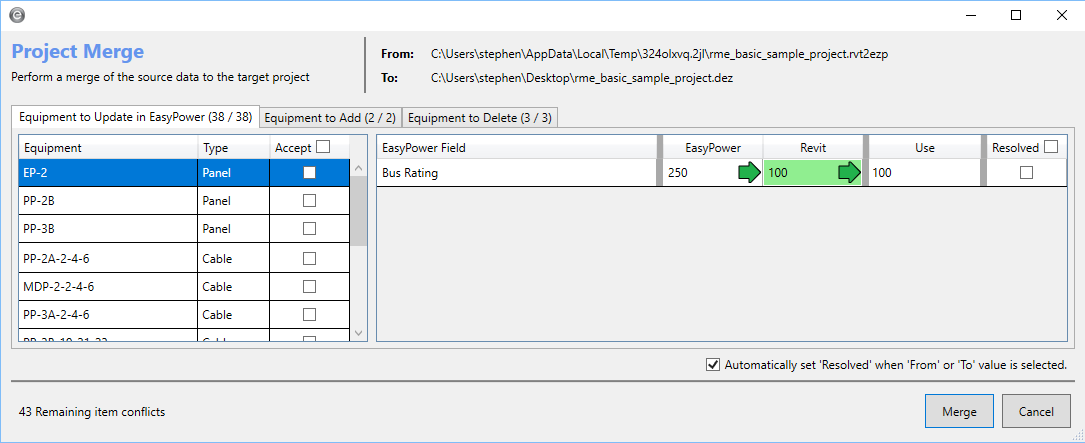

  • 您可以将更新后的Revit项目中的更改合并为EasyPower的单线图。您可以控制合并哪些数据,以及是使用Revit数据还是保留EasyPower数据。

有关更多信息,请参见使用带Autodesk®Revit®EasyPower软件

可靠性

可靠性为电力系统网络提供了量化可靠性、可用性和停机时间对成本的影响的工具。下面是这个模块的一些特性和优点。

  • 有一个新的可靠性库,其中包含来自IEEE 493标准附件Q的经验数据。您可以将此数据导入到单线图中,以用可靠性数据自动填充设备和设备。这个库是只读的.

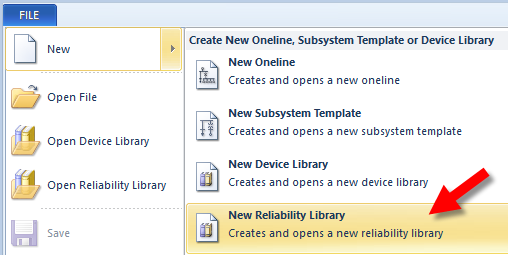

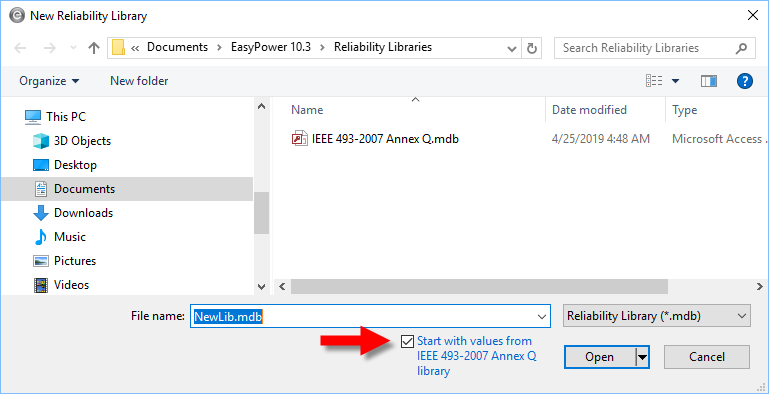

  • 您还可以创建用于导入可靠性数据的自定义库。这些可以基于附件Q作为起点,也可以创建一个空白库并输入自己的系统数据。

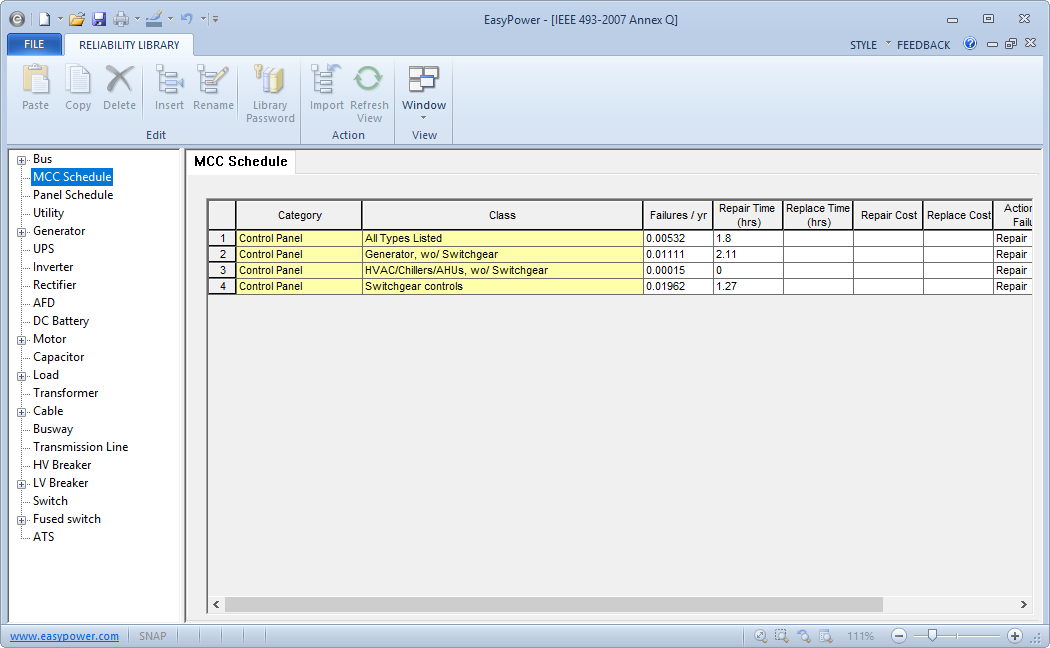

  • 您可以像编辑EasyPower设备库一样编辑自定义库

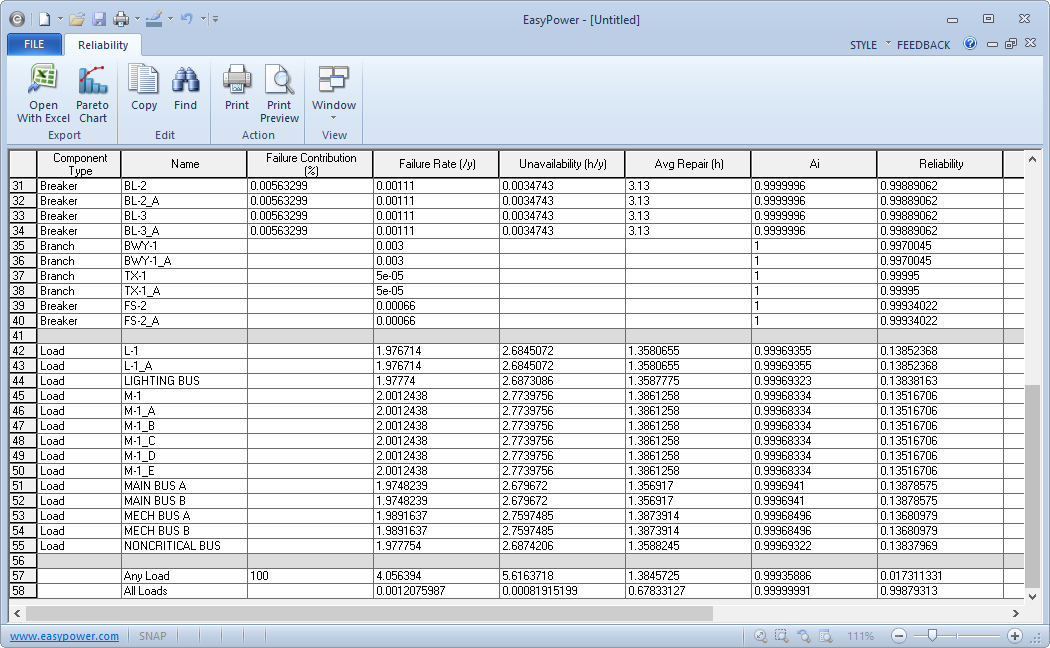

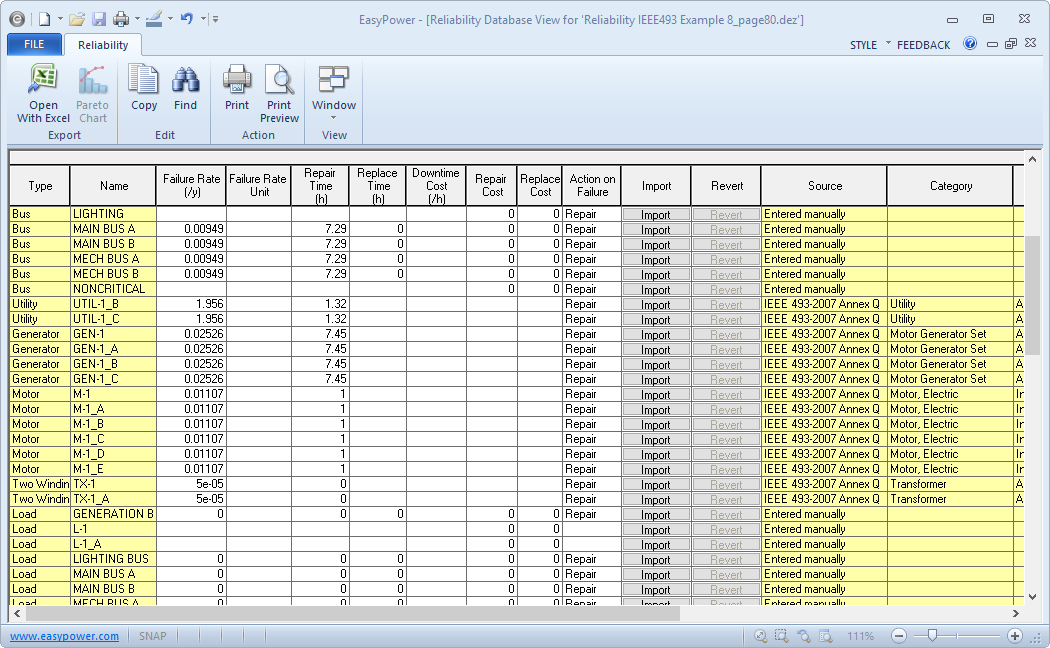

  • 可靠性模块有自己的 可靠性数据库视图,您可以在其中查看和编辑您的单线图可靠性数据。您可以在这里导入数据或手动编辑各个项目。您可以指定是否要修复或替换项,并输入与每个操作相关的成本。

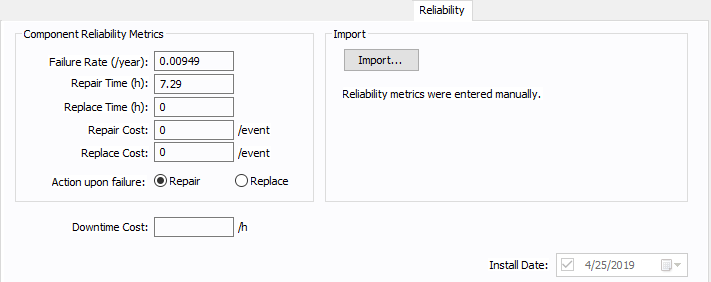

  • 单独的设备数据对话框包括一个可靠性选项卡,您可以在其中查看或编辑可靠性数据。您可以在这里导入数据或手动编辑各个项目。

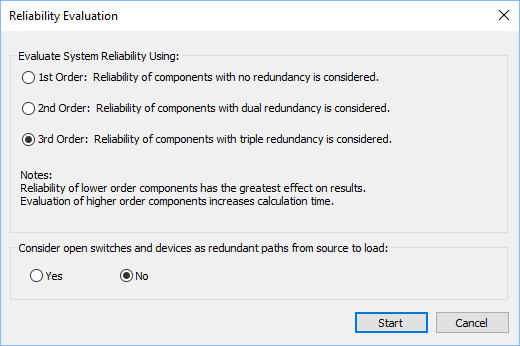

  • 您可以在您的系统上运行可靠性评估 ,并可以指定您希望从一阶、二阶和三阶评估的冗余级别。阶数越高,评估就越复杂,因为评估要考虑影响整个系统可靠性的多个潜在电源和电路路径。

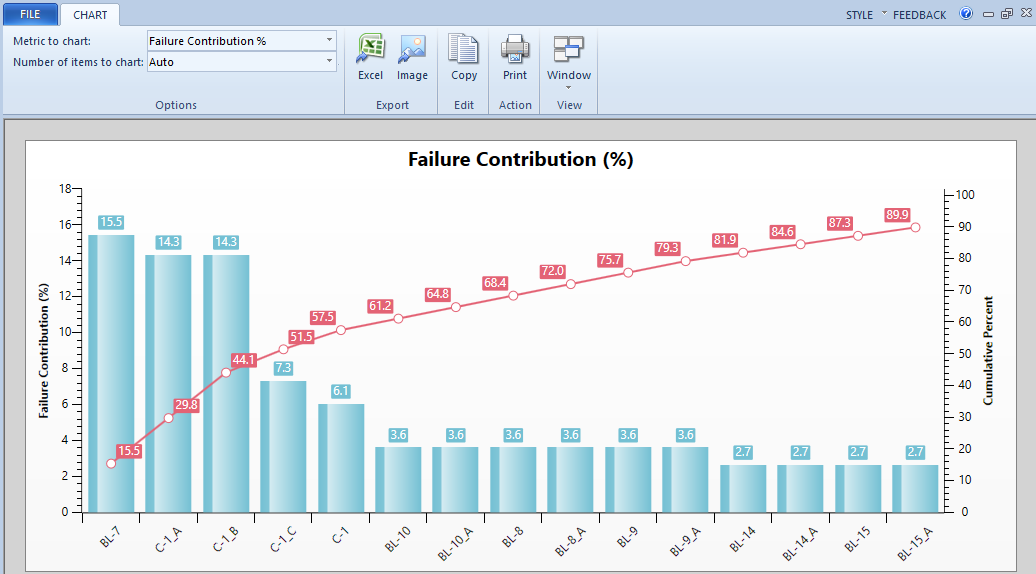

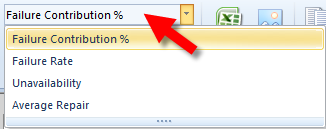

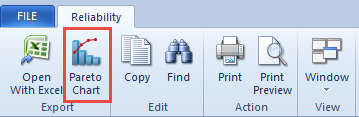

  • 帕累托图可以帮助您确定最不可靠的设备。您可以从可靠性评估中查看这些。有几个不同的图表可供分析。

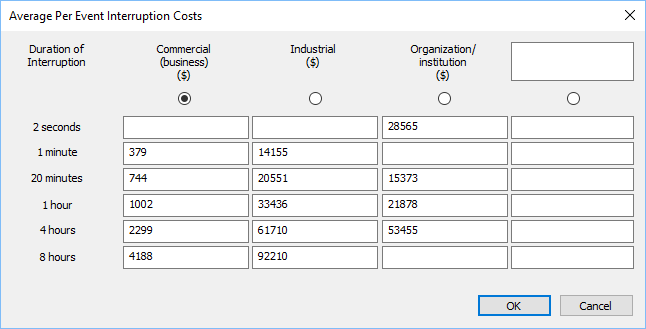

  • 您可以使用定义系统费用影响选项指定每次中断事件的平均中断成本。您可以指定系统的业务类型和不同时间间隔的输入成本。您还可以创建自己的自定义业务类型和成本。

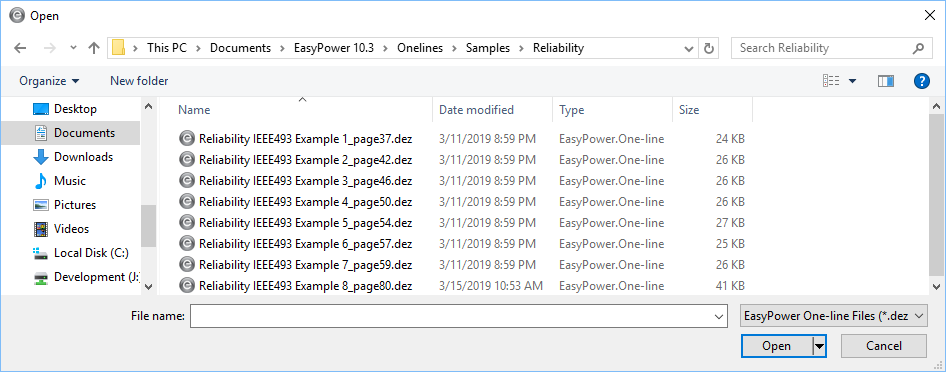

  • 有几个样例单线图演示了附件Q中的示例。你可以找到他们在C:\Users\ {username} \ EasyPower 10.3 \ Onelines \ Samples \ \文件可靠性文件夹。

参见可靠性了解更多信息。

高级电弧闪光危险标签选项

高级弧闪警示 选项卡上有一个新选项,名为应用外壳尺寸校正因子。当选中时,弧闪计算包括计算中的外壳高度、宽度和深度(来自库的默认值或用户指定的值)。如果不选择此选项,则不使用库默认值或用户指定的值,并将IEEE 1584-2018的附件大小校正因子设置为1。这适用于综合和非综合计算方法。

更改文本位置

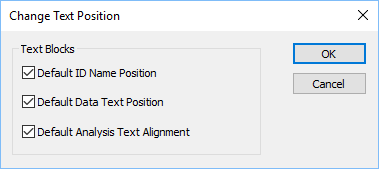

如果您在一个或多个项目上移动了文本位置,并希望将其重新设置为默认位置,则会有一个新选项来更改文本位置。这可用于重置ID名称、数据文本或分析文本。在数据库编辑菜单上,文本可见性按钮已重命名为文本,并添加了一个新选项来设置选定的文本位置

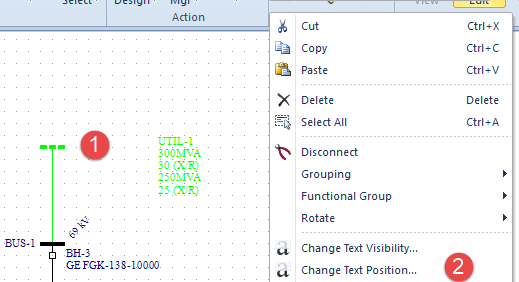

在单线图上选择项目,然后右键单击空白区域并单击更改文本位置之后,也可以使用此选项。

葡萄牙语帮助和文档

EasyPower帮助和文档现在已经翻译成葡萄牙语,可以作为自定义安装的一部分使用。有关将葡萄牙语信息添加到你的 EasyPower安装中的信息,请参见安装附加语言.

漏洞修复

弧闪

  • 修正了设备数据对话框和电弧闪光危险报告之间外壳尺寸不匹配的问题。
  • 修正了在高级弧闪选项 对话框中,使用集成方法时可以使用IEEE 1854限流熔断器模型方程的选项,尽管该方法不受该方程的支持。
  • 修正了不是所有场景都显示在Arc Flash比较报告中的问题。

协调

  • 修正了一个问题,当使用十进制精度时,TCC图和继电器的 短路滴答标记 对话框之间的参考电压略有不同。
  • 修正了为继电器绘制特定数据创建直线而不是曲线的问题。
  • 修正了高压熔断开关在TCC图中显示低压熔断开关数据对话框和信息的问题。
  • 修正了在较早版本的EasyPower中创建的TCC单线图中的箭头注释在较新的版本中打开文件时没有出现在TCC单线图中的问题。
  • 修正了一个问题,在默认情况下,即使在数据库编辑焦点中的数据对话框中,TCC剪切电流从 瞬时更改为瞬时,TCC中仍然显示瞬时电流。

图纸

  • 修正了一个问题,设备数据的变化在主单线没有更新在单线图纸。
  • 修正了用户在绘图属性> 标题块选项卡中输入的信息没有被存储的问题。

短路

  • 修正了一个问题,其中5周期零序电流显示一个值以外的零在一个双绕组变压器的二次侧。
  • 修正了一个问题,改变一个断路器的状态附加到一个双绕组变压器导致短路的结果改变。
  • 修正了单线图对地故障显示短路电流的问题。
  • 修正了一个问题,即改变短路选项>控制中的默认故障类型,并没有调整短路结果在应用后的单线图,如果所选故障类型的相位不再适用,则不会显示警告消息。
  • 修正了当报告格式指定为GE格式对称组件格式时,LV瞬时报告在打印时显示未处理异常错误的问题。
  • 修正了在 IEEE 1584-2018标准中使用 集成d 方法且电缆长度小于某一特定值时,在总线发生故障后EasyPower显示未处理异常错误的问题。

  • 修正了一个问题,其中只有一行中继数据显示在数据库浏览器,即使中继有多个功能。
  • 修正了当单线图文本在打印为PDF之前被缩小时,单线图文本没有出现在PDF上的问题。
  • 修正了在 文件属性中设置文件上的密码不需要确认密码与初始密码匹配的问题。
  • 修正了一个问题,电缆没有连接到断路器时,总线连接断路器是封闭在一个框注释。
