EasyPower 10.5版本的细节
本主题描述了该EasyPower发行版中包含的新特性和增强，以及bug修复。
注释: 新的发布特性通常包括对数据库的更改。这可能会影响您在数据库浏览器中看到的内容，以及将数据导出到CSV文件时所包含的内容。如果您现有的工作流程依赖于数据库中的信息，请确保在更新软件后检查您的流程。
特性和增强功能
设备ID名称长度增加到30个字符
设备ID名称字段现在接受30个字符。之前的限制是16个字符。引用序号名称的字段和列将被扩大，以更好地显示较长的名称。
图24-1：ID名称长度最多30个字符
图24-2：引用ID名称的字段显示较长的名称
图24-3：报告列显示较长的ID名称
表模板适应较长的ID名称
附加的表模板可用于容纳30个字符的设备ID名称。
-
PanelboardScheduleWide.ezpbd 是一个可编辑的版本 PanelboardSchedule.ezpbd.馈线ID”栏已扩大。
-
SwitchgearScheduleWide.ezswg 是一个SwitchgearSchedule.ezswg的可编辑版本.馈线ID”栏已扩大。
默认情况下，这些模板不会为新的单线图设置，但是您可以在文件位置选项卡单独设置。您还可以将它们设置在单独的单线图文件中。参见 文件专用模板了解更多信息。
新增默认弧闪光标签模板
在这个版本中，有六个新的默认弧闪光标签模板:
-
默认4x6带有彩色标题
-
默认4x6标题
-
默认4x6不带有标题
-
默认4x8带有彩色标题
-
默认6x8带有标题
-
默认6x8不带有标题
4x6带彩色标题被设置为默认模板，但您可以根据每个用户的基础更改它。注意，当您升级到EasyPower的新版本时，该模板将被重置为默认值，直到您更改它为止。
能够在数据库编辑焦点中设置分析选项
在以前的EasyPower版本中，您只能在分析焦点中设置分析选项。例如，要设置短路选项，您必须首先打开短路焦点，这意味着您必须在实际设置选项之前创建一个有效的行来执行短路分析。
现在，您可以设置分析选项，而无需首先打开分析焦点或为焦点构建有效的单线图。选项菜单已重新排列，以便您可以在数据库编辑焦点中打开分析选项。可以设置以下选项:
-
短路
-
整定配合
-
潮流
-
谐波
-
动态稳定性（或马达起动）

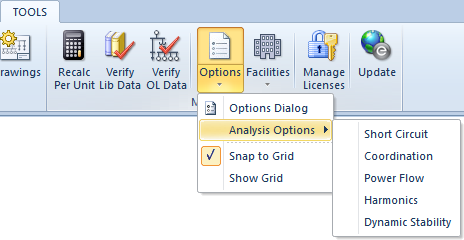

图24-4：分析选项
随着分析选项的改变，设施、楼层和位置的设置和编辑现在可以通过选择工具菜单上新的设施图标下的箭头和适当的菜单选项来执行。
图24-5：工具栏上的设施选项
能够设置所有短路选项的默认值
在EasyPower以前的版本，您可以指定的默认设置，只有电弧闪光危险标签的短路选项.您现在可以为所有短路选项选项卡指定默认值。这将影响整个对话框中的设置，而不仅仅局限于当前选择的选项卡。所有新建的单线图都使用这些默认设置，这使您更容易对创建的每个新单线图应用一致的设置。
图24-6：为所有选项卡添加到短路选项对话框底部的默认按钮
单击默认 按钮将打开短路选项默认对话框，在该对话框中您可以指定要使用的默认短路选项设置。
图24-7：短路选项默认对话框
选项有：
-
将当前选项存储为默认设置:将所有当前的短路选项存储在设备默认文件中。
-
将当前选项重置为默认设置:这将更新所有当前的短路选项，基于之前存储在设备默认文件中的选项。
-
将当前选项重置为出厂设置: 这将更新所有短路选项，以匹配EasyPower程序初始安装时包含的默认值。
这些设置更新ANSI或IEC短路选项默认值，这取决于对话框的上下文。
能够自动计算电缆上的阻抗和额定值
线缆的 规格1和中性标签上的 计算按钮已拆除，取而代之的是 自动计算复选框。这使得能够EasyPower自动执行阻抗和额定值的计算，以简化您的单线图设计过程。如果需要，您可以清除复选框以输入手动计算的值。
图24-8：自动计算线缆“规格1”页签复选框
图24-9：自动计算线缆中性选项卡的复选框
您可以使用电缆的设备默认值指定复选框的默认状态。默认状态将被选中，除非您更改它。对于在 EasyPower10.4及之前创建的数据库，已有的线缆不勾选该复选框，新添加的线缆将遵循设备默认设置。
自动计算母线槽阻抗值的能力
对于母线槽，规格 选项卡中的计算按钮已被移除，取而代之的是自动计算复选框。这使得 EasyPower能够自动执行阻抗值的计算，以简化您的单线设计过程。如果需要，您可以清除复选框以输入手动计算的值。
图24-10：自动计算母线槽规格选项卡上的复选框
您可以使用母线槽的设备默认值指定复选框的默认状态。默认状态将被选中，除非您更改它。对于在 EasyPower10.4或更早版本中创建的数据库，复选框对于现有的母线槽没有被选中，但是对于任何新添加的母线槽遵循设备默认设置。
能够将选择项目设置为自动计算选项
您可以选择或清除您在单线图中选择的项目上的自动计算复选框。这将影响阻抗或额定值是自动计算还是手动输入。目前使用此选项时只对电缆和母线槽进行修改，忽略其他所选设备。
若要更改一个或多个项目的自动计算复选框，请在数据库编辑焦点中选择要更改选项的项目，然后在Home选项卡上单击 更改>自动计算选项。
图24-11：更改自动计算选项对话框
打印多个TCC到一个PDF文件
当您选择将多个TCC打印到PDF文件时，您现在可以将它们全部打印在一个文件中。在此之前，它们只能分别打印成单独的PDF文件。
图24-12：打印多个TCC到PDF文件
改进了寻找项目的方法
查找项目数据对话框有几个改进。包括：
-
指定搜索类型的能力，例如开始、 包含, 结束于, 和 匹配.、结束和 匹配。
-
当选择一个项目类型时，过滤将得到改进，以便显示与所选条件匹配的所有项目，而不仅仅突出显示与之匹配的第一个项目。
-
提示现在可以作为可选择进行筛选的项类型。
图24-13：查找项对话框
查看通过项目的ID名称进行选择(查找-选择) 和 发现注释文本 f了解更多信息。
从一个节点移动下游设备
当你执行一组移动时，直接连接到母线的设备现在与其他下游设备一起向左或向右移动。

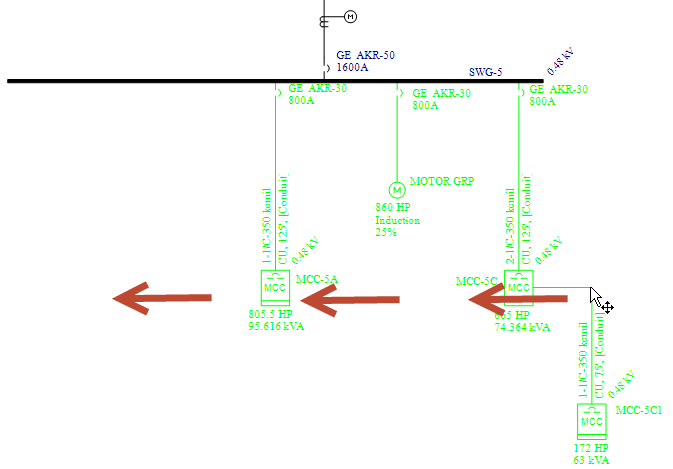

图24-14：选择母线下面的项目并向左拖动
图24-15：移动所有项目，包括连接到母线的项目
这种移动受到母线长度的限制。您不能将直接连接到母线的设备移出母线的末端，但连接设备下方的其他设备可以继续移动。
改进了注释文本的自动换行
注释中文本的行为得到了改进，使单词换行更像您所期望的那样工作。单词自动换行对文本的变化或框的大小作出动态反应。
图24-16：加粗线提示
图24-17：尺寸调整后的加粗线提示项
改进了对高分辨率显示器的支持
改进了对高达4K (3840 x 2160)分辨率和从100%到500%分辨率的EasyPower用户界面元素显示的支持。例如，文本在更高分辨率的显示器上被适当缩放。
图24-18：在4K显示器上对文本缩放的改进前后
支持Revit®2022
Revit集成器现在包括对Revit 2022的支持。
漏洞修复
以下问题在这次发布中得到了解决:
弧闪
EasyPower从最坏运行方式比较报告打印弧闪光标签时意外终止。
对于所有大于等于15kv的母线，采用积分法，用1584-2018方程计算弧电流。
自动设计
一些馈线没有设置规格，当执行自动大小的所有MCCs。
整定配合
这个 连接自动缩放复选框已从插入曲线中删除，而不是从单线图中。
EasyPower显示未处理的异常消息。
当瞬时动作值设置为 最大时，显示扭曲的TCC曲线。
当瞬时延迟高于某些继电器 TCC 中的时间过流 (TOC) 延迟时，将忽略瞬时延迟。
当瞬时动作值小于短延时动作值且瞬时延时小于短延时动作值时，继电器的长延时动作值曲线呈现平坦曲线。
当在保护装置上使用较高的设置时，TCC曲线以反向图像显示。
在使用一定的长延时和短时间动作值时，TCC曲线会发生畸变。
当短时间动作值设置为 最大时，TCC图的瞬时区段不能正确绘制。
数据库和设备
由于选择了EF响应曲线 选项，当单击继电器数据对话框中的 确定时，EasyPower意外终止。
. 在早期版本中创建的DEZ 文件在保存到EasyPower 版本10.4后，其大小显著增加。(注:随着单相字段的增加和TCC数据的存储，预计文件大小会有所增加。)
当连接到中心抽头变压器时，线间母线和面板会报告错误的负载值。
在ATS存在的情况下，1PH-3W发电机服务类型改变。
在电压未定义的单线图中插入电缆时，应使用低压电缆默认数据。
当使用每相基于代码系数 kVA 计算方法来重新计算所有下游负载时，相间盘面的代码系数 VA 不会在上游三相母线中更新。
在具有许多 MCC 和盘面行的单线图上计算下游负载时，性能很慢。
绘图
当使用默认的标题块模板时，文件名文本和标题的位置不正确。
当导出图形到DXF时，有些图形不显示标题块和边框。
动态稳定性
动态稳定性图中显示的工具提示值高于实际值。
谐波
在谐波频谱报告中，逆变器注入显示 0 值。
潮流
在潮流中求解时，当损失值的文本块与设备图形重叠时不能移动。
高压断路器下游的电缆显示负载流结果。
单相项目应从潮流报告中排除。
短路
对于IEC短路，不正确的故障电流报告在UPS输出的开断时间。
30周支路电流与故障母线电流不同。
导出到Microsoft Word的短路报告在右侧被截断。
当某些继电器包含在短路分析中时，当所有母线发生故障时EasyPower意外终止。
EasyPower显示不正确的分相母线峰值kA值。
ANSI/IEC 不匹配错误在 IEC 设备负荷报告中显示不正确且不一致。
在IEC中，当1Ph-2W相对相显示设置为双相对地，C因子为最小时，下游设备显示错误的短路电流。
短路报告不显示直流母线的远程电压。
单线图显示
当多个源连接到同一个 ATS 的源终端时，不会显示警告消息。
如果电容器的额定值为空白，则单线图显示“Inf”。
