教程- Revit®集成器(仅限EasyPower)

本教程介绍如何使用Revit Integrator，如果您没有安装Revit，但希望将导出的Revit文件导入EasyPower。例如，如果Revit electric designer为您提供了一个Revit导出文件，您需要在该文件上运行一些设计或分析任务，那么您可能会使用这个工具。然后，您可以将更改导出到Revit electric designer可以将其导入Revit的文件中。

导入Revit文件

在Revit电气设计人员从Revit项目创建一个导出文件之后，您可以将该文件导入到EasyPower自动创建单线图模型中。要导入这个Revit文件，请执行以下操作：

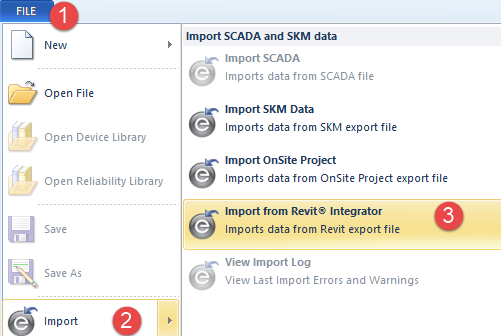

  1. 在EasyPower，选择文件> 导入> 从Revit®集成器导入.

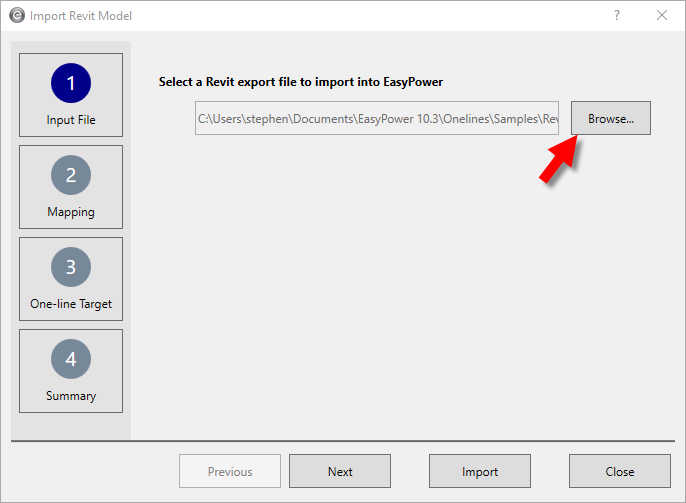

  2. 在 输入文件选项卡上，单击 浏览 选择导入文件。

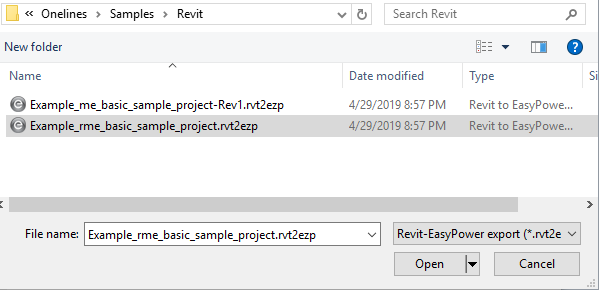

  3. 模块users\{用户名}\Documents\EasyPower 10.6\Onelines\Samples\Revit并选择Example_rme_basic_sample_project。rvt2ezp文件，然后点击打开.这是一个示例文件，表示您可能从Revit电气设计人员那里收到的一个文件。

  4. 单击 映射.对于这个例子，我们将使用 默认的Revit映射，但是注意，您也可以创建自定义的Revit映射，并在这里创建新的配置文件。这为您提供了对数据导入方式的额外控制，并允许您创建可以在未来导入中重用的配置文件。

  5. 单击 单线图目标对于本例，我们将选择 创建新的单线图,，但是请注意，您也可以将导入数据与当前单线图合并。

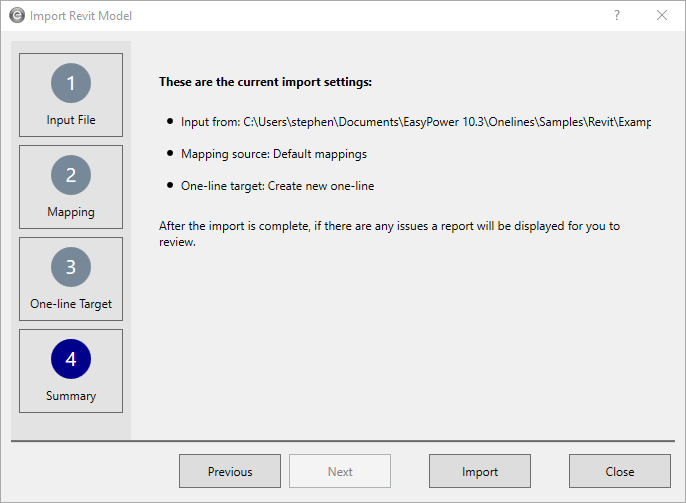

  6. 如果您单击 简略的，程序将显示您的导入设置，但此时您也可以单击导入。

  7. EasyPower显示它从Revit项目创建的单线图代码。该程序还创建一个报告，描述发现的任何问题。要浏览报告, 单击 视窗,然后选择 自动设计报告。

查看导入的Revit数据

对于单线图中的每一项，您可以通过在“设备数据”对话框中选择收集的数据窗格，然后单击收集的数据选项卡，查看导入的数据。

在EasyPower执行设计和分析

此时，您可以在一行上执行设计更改和分析。这包括执行自动设计，执行短路和电弧闪光分析，并计算电压下降在功率流。有关这些特性的信息，请参阅附加教程。注意，您可能需要添加额外的组件(如公用事业电源)和输入额外的数据(如变压器阻抗)，以便能够执行分析。

导出到Revit

在对你的EasyPower单线图进行更改之后，您可以将更改导出到一个文件中，然后其他人可以将该文件导入Revit。创建导出文件在EasyPower:

  1. 在数据库编辑焦点中，单击文件> Export > Export to Revit®Integrator.
  2. 在配置Revit导出对话框中，选择要导出的项。然后,单击确认.

    3. 注释: 只有在进行潮流分析并执行电压降计算时，才可以使用潮流电压降。

  3. 程序询问一个文件名和位置.您可以使用任何喜欢的名称，但是文件必须有.ezp2rvt扩展名。指定文件名和位置，然后单击保存 。

现在可以将导出文件发送给Revit electric designer，后者可以将您创建的文件导入Revit。

结论

这是一个简要概述的Revit集成器。EasyPowerEasyPower帮助主题更深入地涵盖了这些特性和其他特性。要打开 帮助，请单击EasyPower窗口右上角的“帮助”或按F1。
