教程 - Revit® 集成器

本教程介绍如何使用Revit 集成器从Revit项目中创建一个EasyPower单线图，并在两个程序之间共享数据。要执行本教程中的步骤，您必须安装了受支持的Revit版本，并安装了Revit Integrator外接程序。有关更多信息 ，请参见正在安装EasyPower用于Revit的插件。

从Revit项目创建一个单线图

  1. 在 Autodesk® Revit®, 打开 Sample Systems Project.

  2. 单击 Add-Ins选项卡，然后单击打开 EasyPower.

  3. 打开 导入Revit模型 对话框。输入文件已经被选中，因此不需要选择其他文件。

  4. 单击 映射.对于这个例子，我们将使用 默认的Revit映射，但是注意，您也可以创建自定义的Revit映射，并在这里创建新的配置文件。这为您提供了对数据导入方式的额外控制，并允许您创建可以在未来导入中重用的配置文件。

  5. 单击 单线图目标.对于本例，我们将选择 创建新的单线图,，但是请注意，您也可以将导入数据与当前单线图合并。

  6. 单击简略查看导入设置，然后单击导入.

  7. EasyPower显示它从Revit项目创建的单线图。该程序还创建一个报告，描述发现的任何问题。要浏览报告, 单击 视窗>导入结果报告。

查看导入的Revit数据

对于单线图中的每一项，您可以通过在“设备数据”对话框中选择收集的数据 窗格，然后单击收集的数据选项卡，查看导入的数据。

用Revit更改更新EasyPower文件

当Revit项目中的数据发生变化时，您可以发送这些变化给EasyPower以便更新您的单线图模型。您可以控制合并哪些更改EasyPower.

  1. 在EasyPower中，确保me_basic_sample_project.dez文件仍然打开。您只能将数据合并到一个打开的单线图文件中。
  2. 从文件菜单,单击 导入 >从Revit集成器导入.

  3. 选择输入文件后，单击浏览，然后浏览到c:“users\{用户名}\Documents\EasyPower \Onelines\Samples\Revit”文件夹，并选择Example_rme_basic_s10.6ample_project-Rev1。rvt2ezp文件。该文件包括对Revit项目所做的更改。点击打开。

    注释: 不要选择本教程前面创建的Temp文件夹中的文件。您需要浏览以选择指定的文件，该文件表示对Revit模型的修订。

  4. 在导入Revit模型对话框中，选择输入文件，注意将显示在步骤3中选择的文件。

  5. 单击单线图目标，然后选择与当前单线图合并.注意，当结果不同时，您可以选择使用Revit或EasyPower值。这只是设置默认值—您仍然可以在实际合并之前进行更改。现在，我们将选择是用Revit值.

  6. 单击简略查看导入设置，然后单击导入.将显示项目合并对话框。

    7. 注意，对话框顶部可以有多个选项卡用于设备的更新、添加或删除。在本例中，只有一个:要更新的设备EasyPower.当您合并自己的文件时，请确保查看附加选项卡。

  7. 在要更新的设备EasyPower选项卡中，选择第一个设备项目，面板LP-1B。请注意， EasyPower该列显示的母线评级为100，但用绿色高亮显示的Revit列显示的是250，而Use列显示的是250(即Revit值)。您可以通过单击它来选择要使用的值。

    8. 如果您选择了 再解决复选框，它将自动使用您在步骤5中指定的默认值。

  8. 在某些情况下，您可能不想接受所有的合并更改。对于不想合并的任何更改，请确保未选中接受复选框。

    9. 但是，对于本教程，继续接受所有更改。

  9. 可以继续选择要合并到 EasyPower单线图中。完成后，单击合并，然后单击是.没有单击 接受复选框的任何项都将被合并忽略。程序显示一个报告，告诉您发生了什么变化。

在EasyPower执行设计和分析

在根据Revit数据创建EasyPower单线图之后，就可以在单线图上执行设计更改和分析。这包括执行自动设计，执行短路和电弧闪光分析，并计算潮流分析的电压下降。有关这些特性的信息，请参阅附加教程。注意，您可能需要添加额外的组件(如电网电源)和输入额外的数据(如变压器阻抗)，以便能够执行分析。

例如，添加一个实用程序，输入变压器阻抗，并对整个系统进行自动设计。确保你可以打开短路焦点和故障母线

导出到Revit

在对EasyPower单线图进行了更改之后，可以将更改导出到一个文件中，然后可以将该文件导入Revit。创建导出文件在EasyPower:

  1. 在数据库编辑焦点中，单击文件> Export > Export to Revit®Integrator.。
  2. 在配置Revit导出对话框中，选择要导出的项。然后，单击确认.

    3. 注释: 只有在进行潮流分析并执行电压降计算时，才可以使用潮流电压降。

  3. 程序询问一个文件名和位置.您可以使用任何喜欢的名称，但是文件必须有一个.ezp2rvt 扩展名。为了避免与其他文件发生冲突，让我们将文件放在桌面上.。指定文件名和位置，然后单击保存 。

导入到Revit

现在，您可以将在EasyPower中创建的文件导入Revit。注意，您可以配置是否导入了信息，还可以通过在导入之前单击配置导入按钮来控制使用哪些参数。对于本例，我们将使用缺省选择。

要导入文件：

  1. 在Revit,从这个 Add-Ins选项卡,单击 导入.

  2. 选择你在上一步创建的文件，并选择打开。

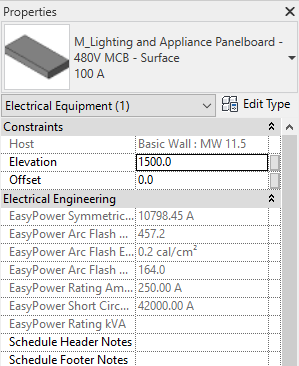

  3. 选择图纸上的panelboard LP-1B，然后查看左侧的 属性窗格。请注意电气工程 标题下的所有EasyPower值。(您的信息可能会与显示的不同，这取决于您在EasyPower中更改了什么。)

将DXF文件链接到Revit

EasyPower 可以创建DXF文件，你可以链接到你的Revit项目。我们创建了一个示例DXF文件来演示这个特性。

  1. 在Revit中，从 视图菜单中，单击 绘图视图.

  2. 键入图形名称并设置比例值，单击 确定即可。

  3. 在“插入”菜单上，单击链接CAD.

  4. 我们已经创建了一个绘图文件供您在示例中使用。在链接CAD格式对话框中，浏览到位于:c:“users\{用户名}\Documents\EasyPower 10.6\Onelines\ samples \Revit的Revit样例文件夹，将件类型改为DXF文件(*. DXF)，并选择 Example_rme_basic_sample_project。dxf文件，然后点击打开。

  5. 单线图显示在Revit中。您可以放大查看单线图细节。

结论

这是一个简要概述的Revit集成器。EasyPowerEasyPower帮助主题更深入地涵盖了这些特性和其他特性。要打开 帮助，请单击EasyPower窗口右上角的“帮助”或按F1。
