教程- Revit®Integrator(只支持Revit)

本教程介绍如何使用Revit Integrator，如果您没有 EasyPower被安装，但希望将导出的Revit文件导入EasyPower.例如，如果您是Revit电气设计人员，需要向EasyPower工程师提供一个文件，以便他们运行设计或分析任务，那么您可能会使用这个文件稍后，您可以将EasyPower工程师所做的新更改 导入Revit。

导出Revit项目到一个文件

  1. 在Autodesk® Revit®, 打开Sample Systems Project.

  2. 单击Add-Ins 选项卡，然后单击 输出到文件

  3. 选择要保存导出文件的名称和位置。您可以更改名称，但不要更改。ezp2rvtt文件扩展名。点击保存。

  4. 您可以向EasyPower用户提供此文件以便导入EasyPower.

导入EasyPower 文件回Revit

EasyPower创建并修改完单线图后，一个EasyPower 用户可以创建一个更新信息(包括故障电流和短路、功率流、设备规模等)的导出文件，然后将其导入Revit。

注意，您可以配置是否导入了信息，还可以通过在导入之前单击配置导入按钮来控制使用哪些参数。

要导入文件：

  1. 在Revit中打开Sample Systems项目，在Add-Ins选项卡上，单击导入.

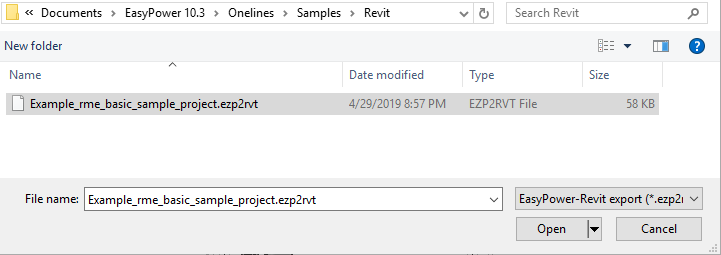

  2. 从EasyPower中选择导出的文件，然后单击 打开.对于本教程，您可以使用Example_rme_basic_sample_project.ezp2rvt文件存储在C:sers\{用户名}\ document \EasyPower 10.6\Onelines\ sample \Revit。

  3. 选择图纸上的panelboard LP-1B，然后查看左侧的 属性窗格。请注意电气工程标题下的所有EasyPower值。

将DXF文件链接到Revit

EasyPower 可以创建DXF文件，你可以链接到你的Revit项目。我们创建了一个示例DXF文件来演示这个特性。

  1. 在Revit中，从 视图菜单中，单击 绘图视图.

  2. 键入图形名称并设置比例值，单击 确定即可。

  3. 在“插入”菜单上，单击链接CAD.

  4. 我们已经创建了一个绘图文件供您在示例中使用。在链接CAD格式对话框中，浏览到位于:c:“users\{用户名}\Documents\EasyPower 10.6\Onelines\ samples \Revit的Revit样例文件夹，将件类型改为DXF文件(*. DXF)，并选择 Example_rme_basic_sample_project。dxf文件，然后点击打开。

  5. 单线图显示在Revit中。您可以放大查看单线图细节。

结论

这是一个简要概述的Revit集成器。EasyPowerEasyPower帮助主题更深入地涵盖了这些特性和其他特性。要打开 帮助，请单击EasyPower窗口右上角的“帮助”或按F1。
