教程 - 短路分析(IEC)

在本教程中,您将展示如何使用IEC-60909计算使用几个EasyPower短路分析特性。

IEC选项

要运行IEC短路分析,你必须设置IEC选项。

  1. 文件菜单中,点击打开文件
  2. 提示: 如果你正在查看起始页,你也可以点击打开单线图

  3. 打开Samples目录下的Simple.dez
  4. 在单线图窗口上点击 最大化,如果需要的话,可以放大单线图填满整个窗口。
  5. 点击工具,点击 选项,然后点击系统 标签。从以下选择:
    • 频率: 50 or 60 Hertz.
    • SC 断路计算方法: 设置这个为 IEC-60909.
    • 单位:你可以将其更改为公制(可选)
  6. 单线图符号 标签, 核对 基本符号 被设置为 IEC.
  7. 点击确定 保存更改。
  8. 点击主页 标签,然后点击 短路

计算故障电流

双击BUS-3。母线颜色变为淡蓝色,并显示对称千安培为单位的故障电流。如下图所示,电机贡献1.138 kA,电缆贡献了4.734kA的故障电流。总的母线故障电流是5. 873kA(以45度角示出)。

图23-1:初始短路故障

短路焦点中有几种不同的方法来设置故障母线:

  • 双击母线。
  • 选择一个母线或多个母线(这样它们变为绿色),然后点击 故障母线
  • 注释: 要选择单个母线,点击它。要选择多个母线,同时按住Shift键点击每条母线。

  • 没有选择任何母线点击 故障母线。这将对系统中所有母线中运行批量故障检测,

更改IEC标准时间间隔

下面的电流可以用EasyPower计算的:

  • 初始(瞬间)电流:这是第一个周期的电流。要显示电流结果,点击在短路-IEC选项卡中的  瞬时
  • 0.02秒,0.05秒,0.1秒,>0.25秒的开断电流:​​要显示这些值,请在短路-IEC标签中选择相应的按钮。
  • 稳态:显示这些值,单击  稳态.稳态显示0.5秒以后的电流对于三相故障,稳态电流时基于iec60909 - 0(84)和(85)IEC 60909- 0(84)和(85)的网格网络方程,在计算中不包括马达贡献对于不平衡故障,如果C因子短路选项中设置为最大值,则包括电机贡献。否则,电机贡献不被包括.

图23-2:IEC短路标签 - 间隔

你可以按时间间隔查看最多3种故障电流值。你还可以查看各种形式的的故障电流,例如通过相电流值(A,B,C),或它们的对称分量的值(正序,负序或3倍的零序电流)。在下图中,注意电机电流贡献随着时间间隔瞬间衰减,选中0.05和0.25。


图23-3:最初,0.05秒和 0.25秒的电流

不对称故障

该点计算得到的电流为3相的故障电流。EasyPower也计算不对称故障。根据约定,单相接地故障计算假定A相出现故障。双相接地和相间故障,惯例是B和C为故障相

单线对接地故障

  1. 点击 接地。绿点代表接地故障。当选择此按钮后,所有后续的故障将为单线对地故障。
  2. 只点击 初始。该电流将显示为零(见下图)。这是因为变压器(Δ-三角形连接型)和电机不接地。(EasyPower默认显示A相电流。)

  3. 图23-4:单相接地故障

双线接地故障

  1. 点击 双相接地。绿点代表接地故障。
  2. 显示b相、c相双接地故障电流(见下图)。


    图23-5: 双相接地故障

线对线故障

  1. 点击 线到线。黄点代表相故障。现在显示相间故障。
  2. 程序显示b相和c相的线路故障电流(见下图)。


    图23-6: 相对相故障

文本报告

  1. 选择 SC文本报告
  2. 点击文本输出选项卡,确保​​创建短路报告 已经被勾选,然后点击确定
  3. 点击 三相。这将返回到三相故障计算。

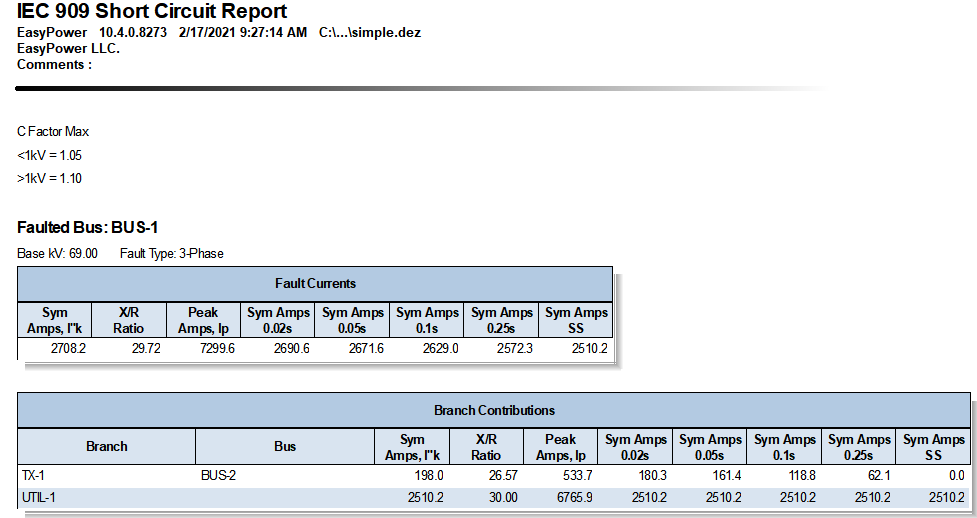

  4. 点击 故障母线。将创建一个文本报告窗口。你可以通过选择来自窗口按钮中的对于高压瞬时报告“simple.dez(基本情况)”或通过在左下角双击创建窗口图标查看此报告。您的文字报告将和下面的图类似。


    图23-7: 短路文本报告

  5. 可以通过选择窗口按钮下的Simple.dez返回到单线图。

其他选项

短路 - IEC 选项卡, 单击  短路选项,然后单击单线图输出 表.

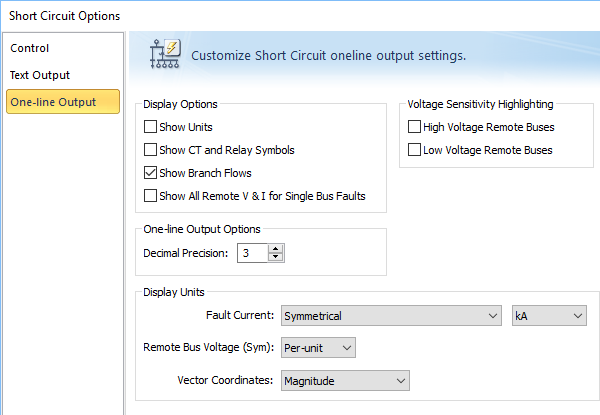

在此对话框中(如下图所示),你也可以指定显示在单线图中的非对称故障电流或对称峰值电流。你还可以显示在以标幺值和有铭值为单位的故障电流,并显示单位。


图23-8:短路单线图输出对话框。

结论

这是EasyPower短路分析程序的一个简要概述。EasyPower帮助主题更深入地涵盖了这些特性和其他特性。要打开 帮助,请单击EasyPower窗口右上角的“帮助”或按F1。
