短路分析焦点

短路选项卡

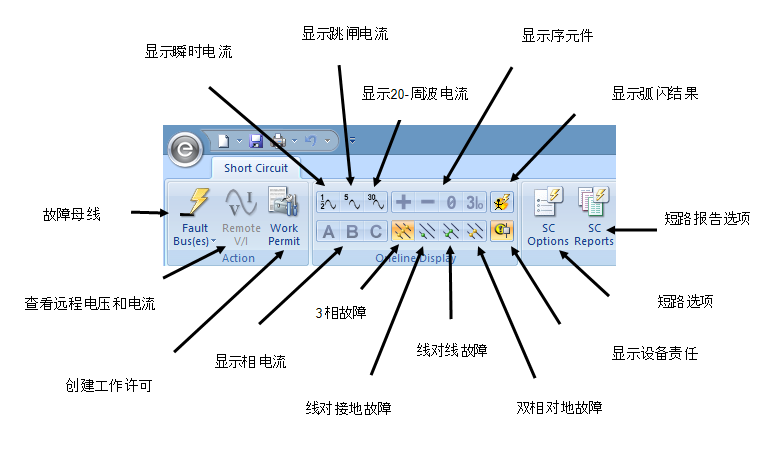

下图显示短路选项卡的主要组成。

图5-1：短路选项卡按钮

短路状态栏

短路状态栏显示在窗口的底部，显示有关会话的重要信息。

图5-2：短路状态栏

这里的许多显示的设置都设置在短路选项对话框。更多信息,看短路选项（ANSI）.

状态栏显示以下设置：

  • 网格捕捉状态:  显示 捕捉 如果网格捕捉是打开的.参见 捕捉栅格了解更多信息。
  • 故障类型:  故障类型是在 控制表中的短路选项
  • 计算方法：选定的计算方法：ANSI或IEC。
  • 电压单位：电压单位在短路选项的单线图输出选项卡上设置。
  • 故障单位:在单线图输出选项卡上的 短路选项中设置的故障单位.
  • 驱动点电压kV:  驱动点电压值是在 控制选项的 短路选项中设置的.
  • 缩放倍数：显示单线图的当前缩放倍数。参见 放大和缩小了解更多信息。

下一个: 使母线故障
