家族映射的例子

在本节中，我们将展示一些示例，描述如何使用不同的映射选项。

注意，如果根据Revit数据选择旁边的数据文件，可以预览映射的结果。

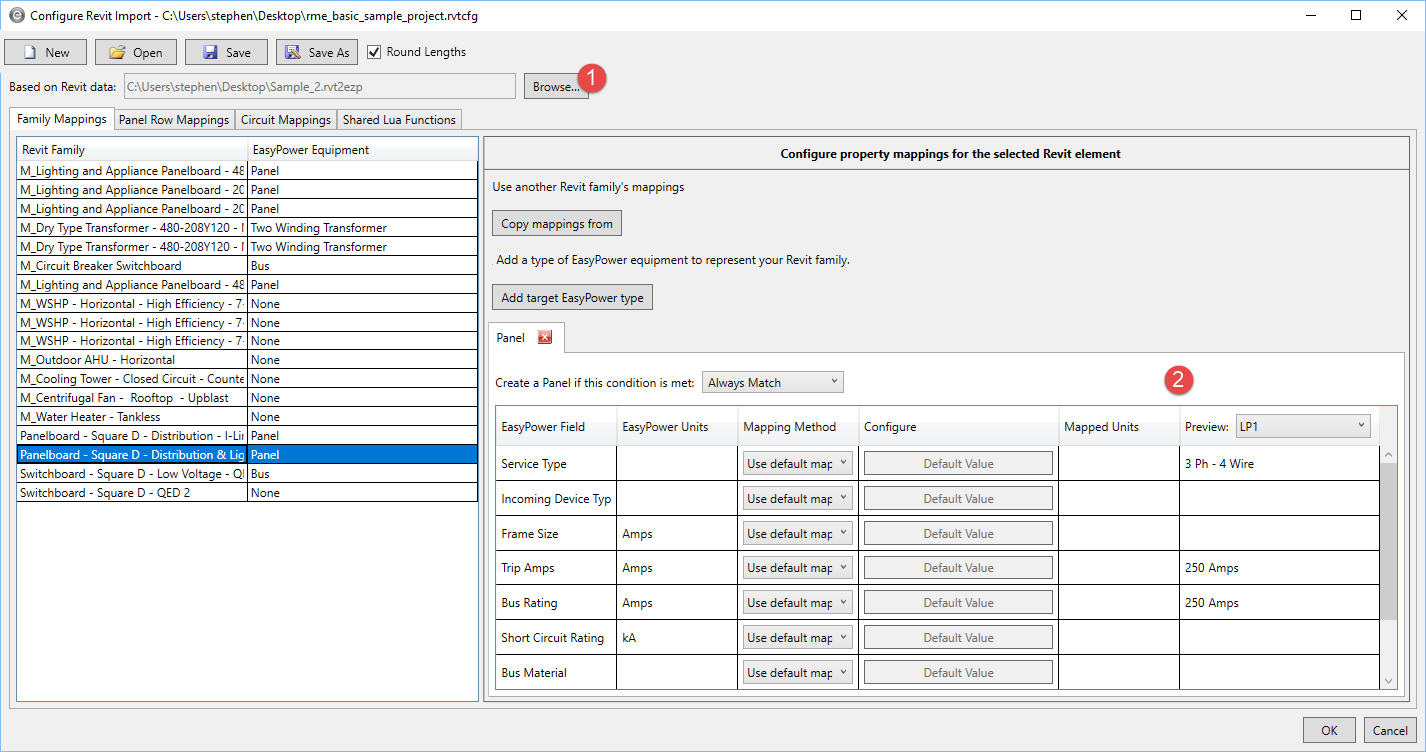

图12-1：预览数据映射结果

使用默认的映射

默认映射是最简单的映射选项。EasyPower使用默认映射来确定映射值。

在下面的示例中，所选交换机被映射到交换机的母线类型, 母线额定值和支撑的值由默认设置确定。在预览列表中选择了交换机“MSB”，因此在列中显示了交换机的默认值。

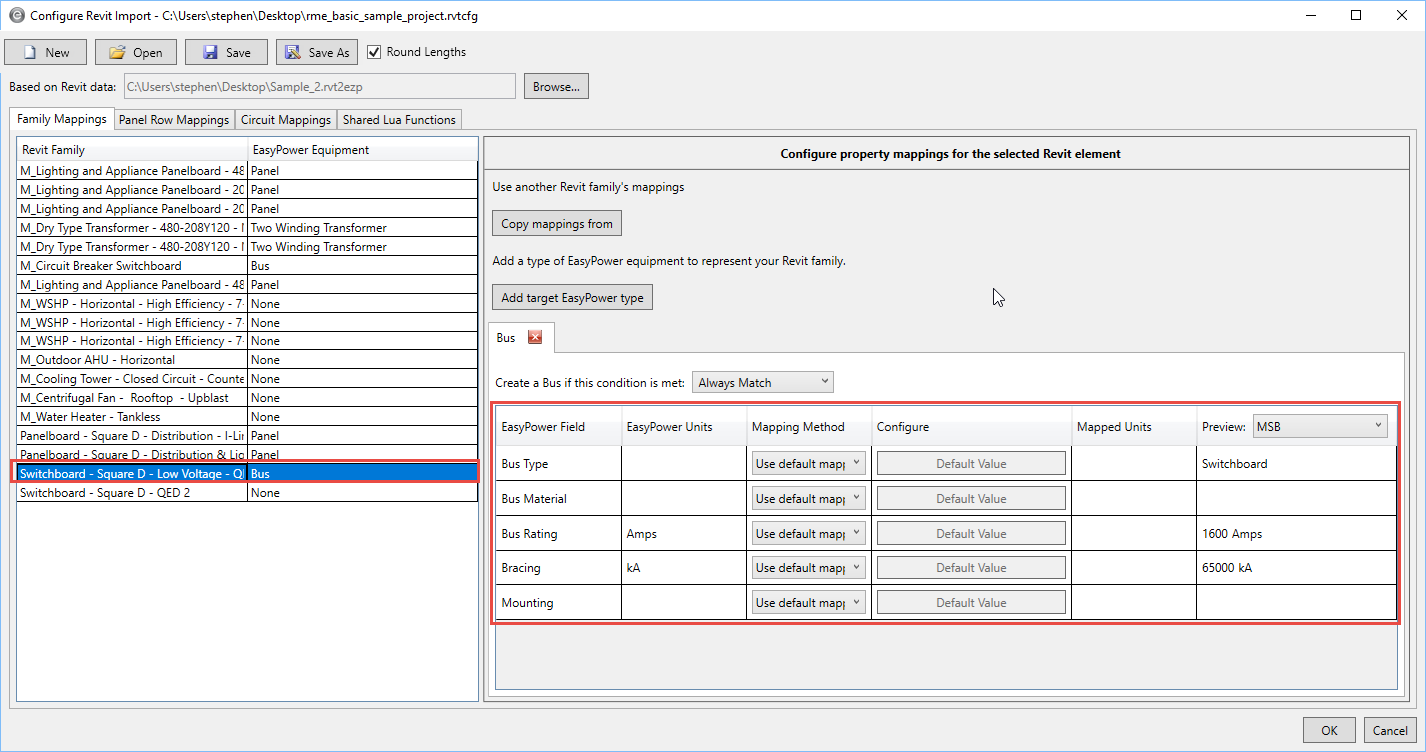

图12-2：用默认的映射设置开关扳

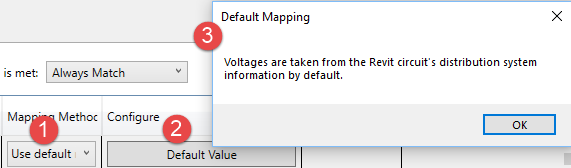

EasyPower程序确定默认映射。要了解如何派生默认映射，请单击默认值。该程序显示一条描述默认映射的消息，类似于下面所示的映射。

图12-3：默认的映射信息

如果需要不同的值，请使用其他映射选项之一来覆盖默认设置。

您可以映射到Revit值。您可以选择Revit参数并指定要与每个EasyPower值关联的Revit值。你可以为每个参数多个值.这可以有效地将单个Revit参数映射为多个值。此选项仅在对应EasyPower值为列表的一部分时可用。

在本例中，对于配电盘，服务类型的映射设置为映射到Revit值。

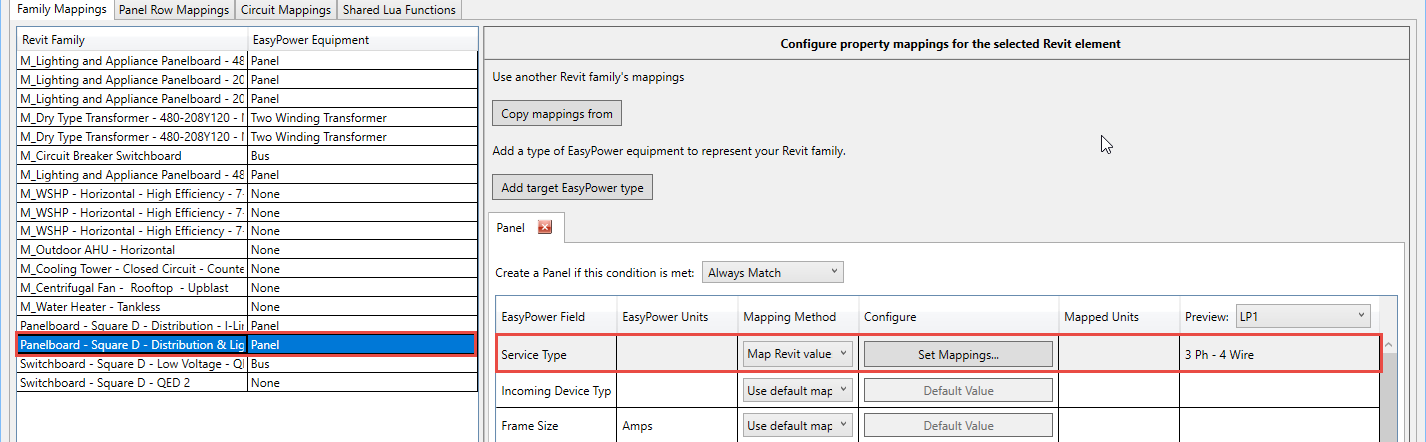

图12-4：使用服务类型的Revit值的面板

单击设置映射查看参数和相关的Revit值。在这种情况下，对于Revit参数配电系统，有几个Revit值与不同的EasyPower相位和电线配置相关。

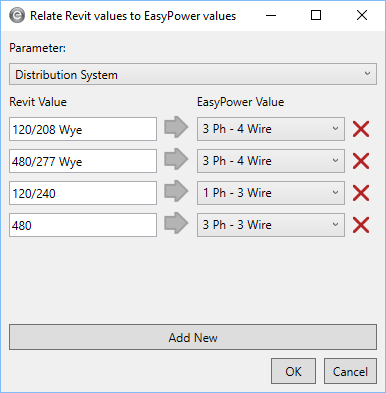

图12-5：映射配电系统参数的Revit值

您可以通过单击添加新建，输入一个新的 Revit值，然后从列表中选择EasyPower值，向Revit参数添加其他值。

您可以选择使用一个特定的Revit参数并将其映射到一个 EasyPower字段

在下面的示例中， EasyPower字段围栏映射到名为围栏.的Revit参数。在2IP-1的预览结果是NEMA-1.

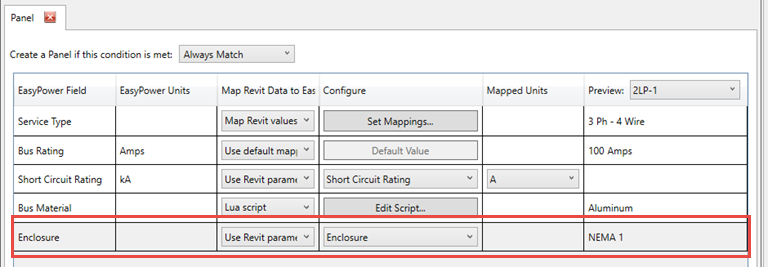

图12-6：使用Revit参数例子

同样，短路额定值也映射到Revit参数短路额定值。在这种情况下， EasyPower单位是kA，但是映射的单位被设置为安培。

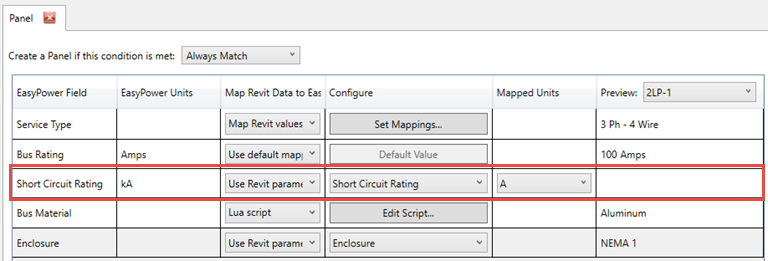

图12-7：使用Revit参数例子，带单位。

在本例中，通过为每个字段输入一个值来设置各个字段的EasyPower配置。

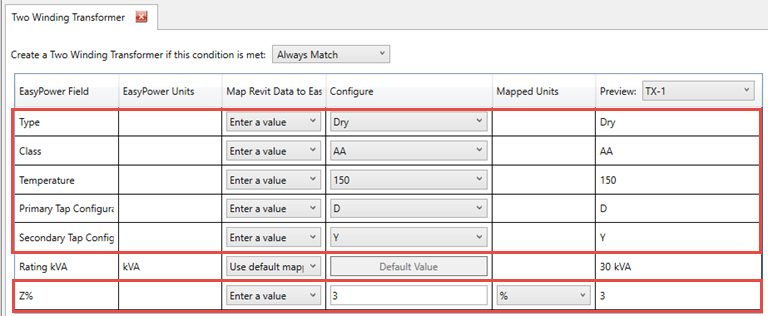

图12-8：输入值

当你输入一个值时，你从列表中可以选择或者输入一个值。

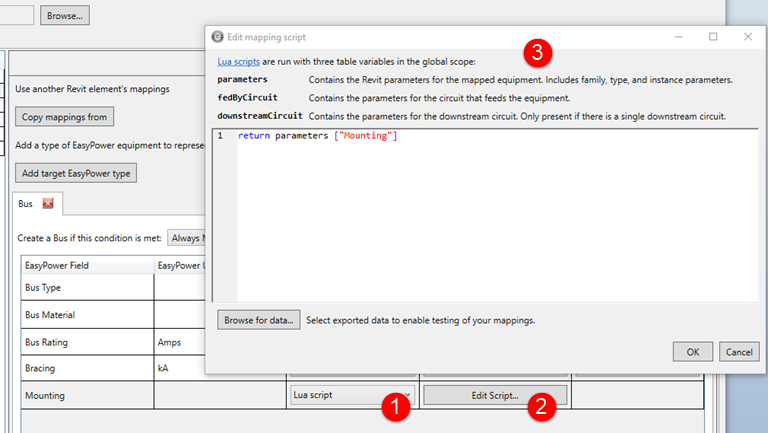

在本例中，使用一个Lua脚本显示Revit中定义的EasyPower字段的“挂载”参数。

图12-9：自定义映射文件示例

在本例中，使用一个Lua脚本显示Revit中定义的EasyPower 字段的“母线材质”参数。

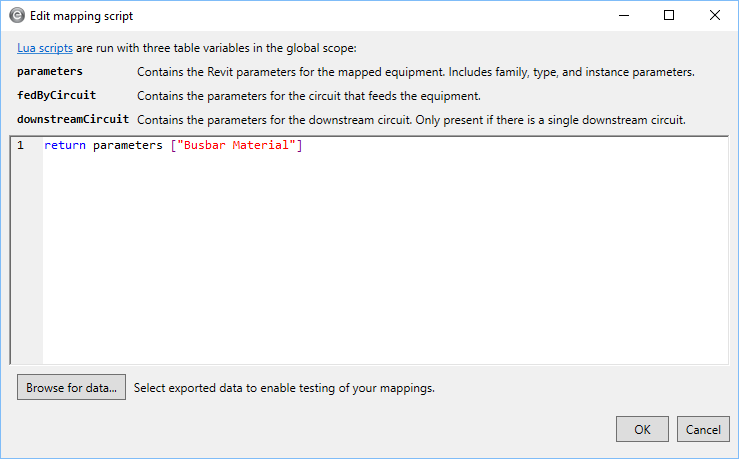

图12-10：自定义映射文件示例2

有关其他示例，包括在Lua脚本中使用共享Lua函数，请参见Lua脚本。
