EasyPower 2024发布细节

本主题描述了该EasyPower发行版中包含的新特性和增强，以及bug修复。

注释: 新的发布特性通常包括对数据库的更改。这可能会影响您在数据库浏览器中看到的内容，以及将数据导出到CSV文件时所包含的内容。如果您现有的工作流程依赖于数据库中的信息，请确保在更新软件后检查您的流程。

特性和增强功能

新产品授权

从EasyPower 2024开始，程序使用Bentley订阅授权服务(SES)进行产品激活和许可证管理。这是通过作为EasyPower安装的一部分，安装在计算机上的CONNECTION客户端软件完成的。使用CONNECTION客户端，您可以创建用户帐户来管理您的所有Bentley应用程序，包括EasyPower。使用用户登录凭据可以激活和使用产品。

  • 对于个人用户，第一次登录时，您将使用您的电子邮箱创建帐户。这通常是您的工作邮箱。

  • 如果您的公司有Bentley产品帐户管理员，他们可以指导您在登录时应该使用什么凭据。

要在安装完成后打开CONNECTION客户端，点击Windows系统托盘中的CONNECTION客户端 。

您可以在Bentley社区网站上找到有关SES激活和CONNECTION客户端的帮助。

作为此授权变更的一部分，为配合其他Bentley产品的命名惯例，EasyPower产品描述现在反映了产品的发布年份。现在，产品版本表示年份、主要与次要版本和构建号，可以在开始页面或帮助 > 关于中找到。

退回到顶部

支持NFPA 70E 2024

您现在可以在高级弧闪选项中选择NFPA 70E 2024来计算电击接近边界距离和显示PPE描述和级别选项。

设备库现在包括NFPA 70E 2024的新选项卡，您可以在其中定义标准PPE级别。

图1-1：NFPA 70E 2024高级弧闪选项对话框中的选项

注释: 对于新的单线图，现在为电击接近边界距离默认选中NFPA 70E 2024，但是您可以根据需要修改。现有的单线图将继续使用在创建时使用的原始选项，除非您更改。

图1-2：设备库中的PPE级别NFPA 70E 2024选项卡

退回到顶部

符合IEEE 1547和2800的其他谐波功能

可为使用分布式能源或基于逆变器的资源的站点，根据IEEE 1547和IEEE 2800提供谐波电流失真限值的计算和总结报告。

在谐波选项中，您可以选择IEEE 519-2022或2014报告。

图1-3：谐波选项中的IEEE 519选项 - 文本输出选项卡

在高压和低压断路器、熔断器和开关的谐波选项卡上有新选项。

退回到顶部

直接在单线图或图纸上更改ID名称

现在，您能够双击项目的名称文本框，更改单线图或图纸中任何设备项目的ID名称。

图1-4：双击项目文本框，打开更改ID名称对话框

注释: 您还可以在单线图中选择一项，按F2打开更改ID名称对话框。以前，F2用于切换对齐到网格功能。现在，按F7键可触发对齐到网格切换操作。

退回到顶部

通过数据库浏览器快速输入数据

在数据库浏览器中，双击网格中的单元格时，设备数据对话框将打开并选中该字段，使您能够快速编辑数据。

例如，如果您选择并双击电缆的长度单元格，电缆数据对话框将在规格1选项卡中打开，其中长度框中的文本被选中。

图1-5：在数据库浏览器中双击电缆的长度单元格

图1-6：规格1选项卡中的长度框被选中

退回到顶部

存储所有母线类型的弧闪值

现在，在短路分析功能区中选择故障并存储弧闪时，程序会存储所有母线类型的弧闪值。这些可以在数据库浏览器中查看。

图1-7：数据库浏览器显示存储的弧闪值

退回到顶部

自动计算已添加到熔断器、开关、电机、MCC和面板

熔断器、开关、电动机、MCC和面板的信息现在根据制造商库信息自动计算。自动计算复选框取代了熔断器、开关、电动机、MCC和面板上的计算按钮。您还可以选择禁用自动计算并手动输入此数据。

对于MCC和面板，自动计算复选框已添加到描述选项卡的标题区域。

对于所有新项目，默认选中此复选框。您可以在设备默认值中更改默认设置。对于在EasyPower 2024之前的版本中创建的数据库，不选中此复选框，以便保留任何用户输入的值。您可以使用更改 > 自动计算选项为已升级数据库中的项目选中此复选框。参见 更改自动计算选项了解更多信息。

注释: 这也会更新MCC和面板行中的任何相关设备。如果选择了ATS，ATS的相应开关或断路器也会更新。

退回到顶部

熔断器

短路选项卡

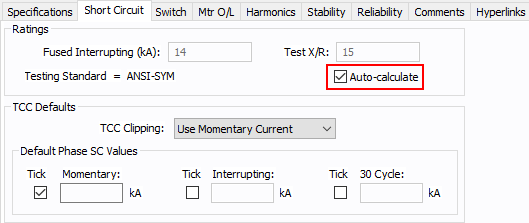

图1-8：熔断器 - 短路选项卡

图1-9：熔断器 - 开关选项卡

退回到顶部

开关

短路选项卡

图1-10：开关 - 短路选项卡(ANSI)

图1-11：开关 - 短路选项卡(IEC)

退回到顶部

电动机

短路选项卡

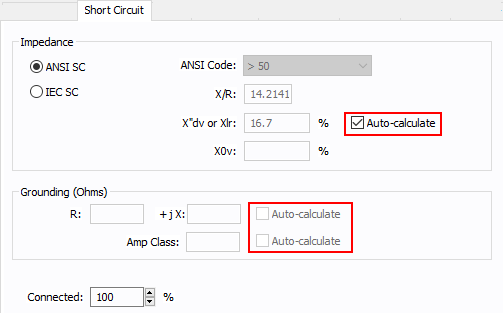

图1-12：电动机-短路选项卡

图1-13：电机-电机启动选项卡

退回到顶部

电动机控制柜

说明标签

图1-14：MCC - 描述选项卡

当选中时，这填写电机FLA、X/R、kW和kVAR；保护装置/起动机整数电流kA；和导体导线额定值(A)的计算值。您可以通过在不同的数字输入覆盖这些值。

短路选项卡

图1-15：MCC - 短路选项卡（英制）

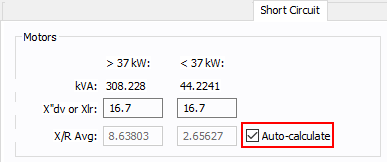

图1-16：MCC - 短路选项卡（公制）

退回到顶部

面板

说明标签

图1-17：面板描述选项卡

退回到顶部

更改自动计算选项

为了进一步支持此功能，更改自动计算选项按钮现在处可理额外的设备。

图1-18：更改自动计算选项

退回到顶部

数据库浏览器和报告有新连接信息

数据库浏览器和报告中有显示连接信息的新列。这些可以在所有列报告配置中查看，可添加到自定义报告配置。新列有：

  • 起始母线类型
  • 起始设备ID
  • 起始设备类型
  • 结束母线类型
  • 结束设备ID
  • 结束设备类型

以下设备有新列：

  • 电缆
  • 母线槽
  • 输电线路
  • CL电抗器
  • 两绕组变压器
  • 三绕组变压器
  • Z型接地变压器
  • 电网
  • 发电机
  • 发动机
  • UPS
  • AFD
  • 电容器
  • 加载
  • 分流
  • 过滤器
  • 电池
  • 光伏
  • 整流器
  • 逆变器

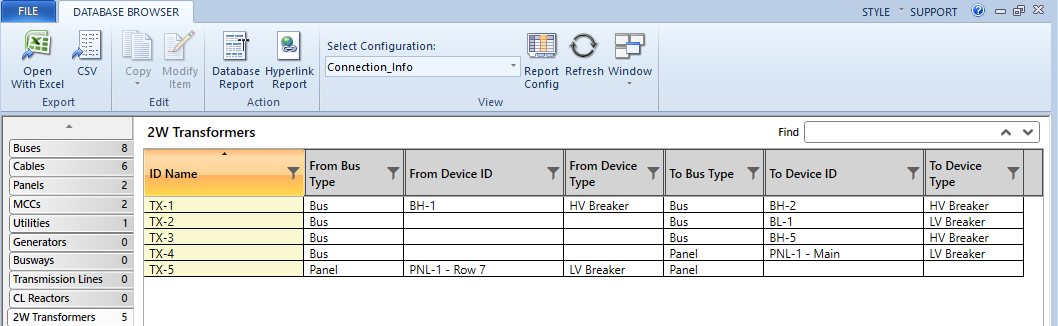

图1-19：数据库浏览器显示双绕组变压器的从和到列

退回到顶部

潮流错误报告在数据库编辑焦点时可用

当您打开潮流焦点时，如果发现任何错误，程序将生成错误报告。以前，只有您仍在潮流中时才能使用该报告。现在，当您切换回数据库编辑模式时，潮流错误报告在窗口下拉列表中保持可用。您可以右键点击报告项目旁边的编辑，然后点击 编辑数据编辑项目并解决错误。

图1-20：潮流报告现在在数据库编辑焦点时可用

退回到顶部

支持Revit® 2024

Revit集成器现在支持从最新版本的Autodesk® Revit®导入BIM项目。您可以从Autodesk应用商店下载EasyPower Integrator应用程序。应用商店将在EasyPower 2024发布后不久更新到最新版本，因此请在下载前验证版本。

注释: 本版本中更改了Revit示例文件。我们的一些示例基于示例文件，因此现在有两套Revit教程——一套适用于Revit 2024，一套适用于所有早期版本。参见 教程 - Revit® 集成器适用于Revit 2024了解更多信教程 - Revit® 集成器适用于2024以前的Revit版本息。

退回到顶部

Avery 60503标签模板

Avery 60503标签现在可以作为打印弧闪标签时的页面布局。

退回到顶部

漏洞修复

以下问题在这次发布中得到了解决:

弧闪/短路

  • 修复了继电器瞬时事件序列根据弧闪选项最小继电器时间报告脱扣时间的问题。

  • 修复了对于在以前版本中设置了传统手动覆盖选项的项目文件，IEEE 1584-2018方法使用传统手动覆盖选项，将弧电流强制设置为螺栓故障电流百分比的问题。

  • 修复了设备责任报告的一个问题，即1/2周期占比显示额定峰值电流母线的不对称电流。

  • 修复了在弧闪标签编辑器中移动的线条在尺寸上略有变化的问题。

  • 修复了在系统中只有发电机的母线上出现双线对地故障时，中断报告中的NACD值不正确的问题。

  • 修复了实用工具在短路焦点中与系统断开连接时，中断报告中的NACD值不正确的问题。

  • 修复了DC设备弧闪计算综合方法使用基于NFPA 70E-2009附录D.8方法的工作距离的问题。

  • 修复了弧闪计算综合方法忽略直接连接至逆变器的断路器的问题。

  • 修复了线对线的故障中断报告报告错误X/R比的问题。

协调

  • 修复了TCC图的一个问题，即格式化绘图区域对话框中的参考电压kV由于舍入错误，与TCC图显示值不一致。

  • 修复了在只读模式查看存储TCC中的熔断器时只显示最小熔断曲线的问题。

  • 修复了一个固态脱扣器（如西门子ETU 350）的TCC图有一个短时间延迟，没有显示I^2T斜率延迟右侧的水平带的问题。

  • 修复了与额外的过载继电器曲线合并时，TCC中的固态脱扣器曲线交叉不正确的问题。

  • 修复了在移动继电器设置的TCC注释时，程序意外终止的问题。

  • 修复了在打印为.PDF时，任何与默认缩放级别不同的未保存TCC图都会导致打印使用默认缩放的问题。

数据库浏览器

  • 修复了如果没有事先保存文件，无法从数据库浏览器导出为.CSV的问题。

  • 修复了从数据库浏览器导出为.CSV错误显示非ASCII字符的问题。

  • 修复了数据库浏览器的一个问题，即电机的列标签“AFD类型”应该只是“类型”。

  • 修复了数据库浏览器将实用工具故障单位显示为“Amps”而不是“kA”的问题。

设备库

  • 修复了添加到现有记录的注释字段的文本未保存在设备库中的问题。

  • 修复了DC断路器在母线电压大于630 V时显示数据不完整消息的问题。

  • 修复了在数据库浏览器和数据库报告中，熔断器的库电压kV列错误标为基值电压kV的问题。

杂

  • 修复了将布置导出为.DXF造成长文本字符串与网格线重叠的问题。

单线图

  • 修复了即使未选择显示整条线路选项，CT也显示整条线路的问题。

  • 修复了在从更多调色板选择颜色后，插入的标注行不显示的问题。

潮流

  • 修复了在图纸中执行潮流分析导致程序意外终止的问题。

  • 修复了一些低压断路器的对话框给出了瞬时动作值小于短时间动作值的错误警告。

  • 修复了在EasyPower 11.0中，所有平衡和PV母线连接源在潮流中作为Y型接地源处理的问题。从EasyPower 2024开始，如果发电机设置为三角连接，则在平衡、PV和PQG源的潮流中被视为三角发电机,。

方案管理器

  • 修复了在方案中停用DC母线时，程序意外中止的问题。

  • 修复了高压熔断器的中断电压kA值的检索是基于库电压kV字段，而不是连接母线电压kV的问题。

  • 修复了打开带有新添加ATS的方案后，程序意外终止的问题。

  • 修复了在方案中创建的带有主断路器的MCC和面板与附加项目断开连接的问题。

  • 修复了打开在11.0版本中创建的方案（包含逆变器或整流器）时，程序意外中止的问题。

退回到顶部
