添加显示条件

你可以为每个格式或文本添加显示条件这个决定是否显示文本

添加域或文本的条件

  1. 在主页选项​​卡中，点击模板编辑。

    2. 主页菜单的模板编辑按钮突出显示。

  2. 选择要修改的模板，然后点击编辑。

    3. 显示文本模板对话框。已选择自定义模板。

  3. 下一步单线文本,选择你要添加的一个条件项目.例如,我们选择低压断路器.

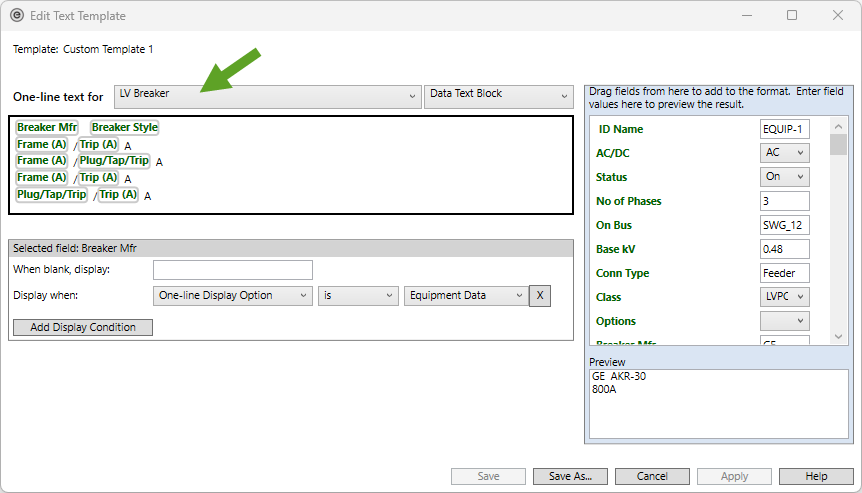

    4. 显示编辑文本模板对话框。在单线图文本字段中，选择低压断路器。

  4. 在格式对话框,选择域或文本到你想添加的显示选项.可以有不同的大小为每个，如果需要的话.比如,我们添加了连接类型到连接类型域(Conn Type)样例文本的右侧显示"馈线"在这个点,没有条件被应用

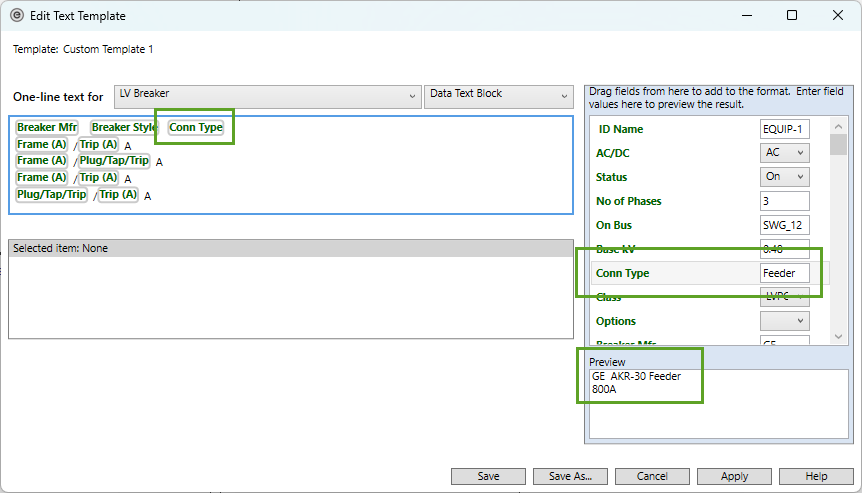

    5. 在编辑文本模板对话框中，连接类型在两个位置突出显示，预览区域显示断路器信息。

  5. 单击 .添加到显示条件

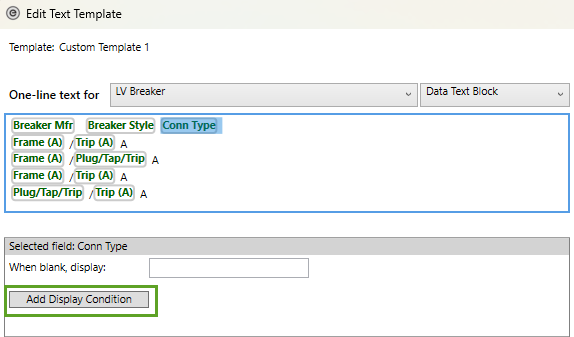

    6. 在编辑文本模板对话框中，已选择连接类型，添加显示条件按钮突出显示。

    注释: 如果看不到添加显示条件按钮，请确保在上述框中选择了一个字段。

  6. 选择你认为正确的条件,将导致你选择的域或文本来显示.在此示例中，当连接类型等于Conn Type 时，我们已经选择显示Feeder字段值。

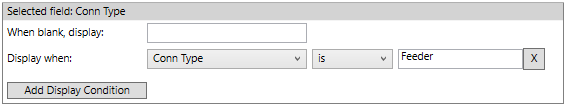

    7. 显示条件设置为在连接类型设置为馈线时显示连接类型值。

  7. 提示先前的列被设置为 "Feeder,"并且这个 预览 区域显示文本,

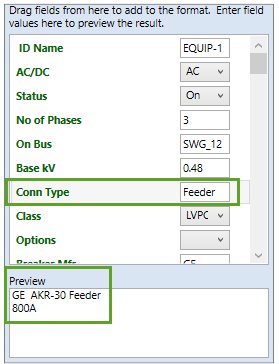

    8. 连接类型设置为馈线，预览区域包含“馈线”文本。

  8. 单击 再添加显示条件 .

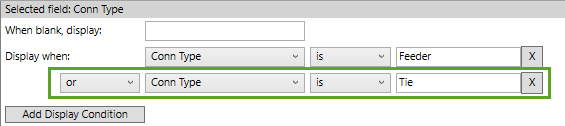

  9. 单击下一个显示条件在这个事件中,当这个连接类型等于Tie,我们想显示值我们用一个"或"状态因为我们想或者条件是正确的.

    10. 当连接类型设置为联络时，选择或条件。

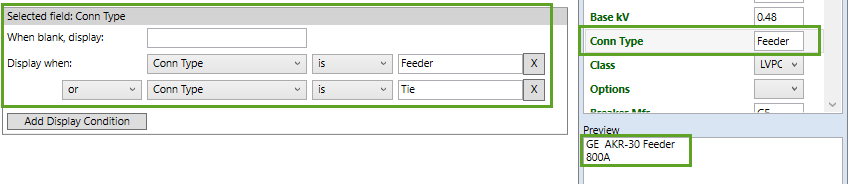

  10. 提示这个预览区域还是显示"feeder".这是因为第一个条件还是正确的.

    11. 连接类型仍然显示“馈线”，预览区域中仍然显示该文本。

  11. 在右边的预览栏中,清除Conn类型的文本，并注意文本不再出现在预览区.这是因为当空白的时候,显示框会在字段为空时显示什么都没有.

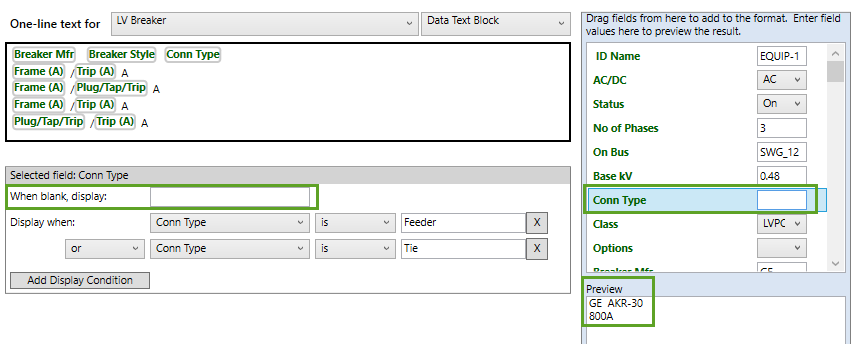

    12. 连接类型字段显示为空白。条件空白时，显示字段也为空白。预览区域中不显示“馈线”字本。

  12. 在右边的预览栏中,清除Conn类型的文本,并注意文本不再出现在预览区.

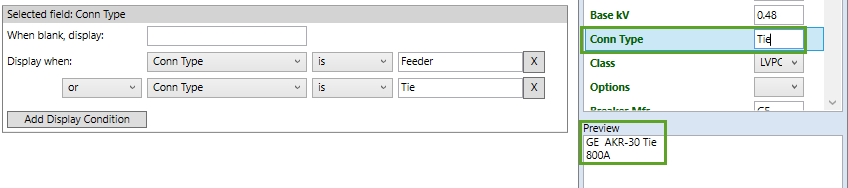

    13. 连接类型值设置为“联络”，预览区域现在显示“联络”。

  13. 当您完成更改后，请执行以下操作之一：
    • 点击另存为将您的更改保存为新的自定义模板。您可以输入新的模板名称，然后点击确定

      • 显示模板另存为对话框。在模板框中输入自定义名称。

    • 点击保存将您的更改保存到现有自定义模板。

  14. 点击关闭关闭文本模板对话框。

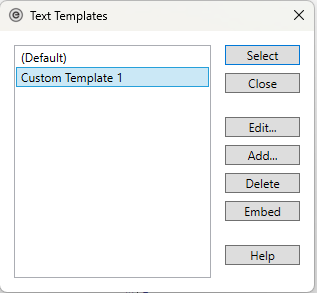

    15. 显示文本模板对话框。列表中显示自定义模板。

  15. 您的自定义模板显示在选择文本模板列表中，自动应用于单线图。

    16. 在主页菜单中，在选择自定义模板下面显示自定义模板名称。

  16. 如果您创建多个自定义文本模板，您可以使用选择文本模板选项将所需模板应用到单线图。

下一个: 添加显示条件到文本中
