插入子系统

要插入一个子系统到你的单线图，你必须已经创建了子系统模板（参见创建一个新的子系统模板创建一个新的子系统模板）。

模板位置

子系统模板的模板文件一般地被放在一个模板文件夹下，以便查找。要指定子系统的默认模板文件夹，点击工具>选项>文件位置。在默认文件位置下，双击子系统，然后选择文件夹。

显示选项对话框的文件位置选项卡。

图11-1：1默认模板文件位置

要插入一个子系统，请点击插入，然后点击子系统。子系统模板所在的工作文件夹是文件位置中指定的默认文件夹，如上所述。工作文件夹中的子系统模板文件显示在子系统面板。如果尚未定义默认文件夹，那么工作文件夹等字段都是空白。你可以通过点击浏览并选择所需的文件夹来更改工作文件夹。

显示插入子系统对话框。

选择工作文件夹后，就可以搜索你需要的子系统。当领域类别，块类型和生产厂家有值<全部>，显示在工作文件夹中的所有文件。要缩小搜索范围，你可以指定你所感兴趣的类别、块类型或制造商。

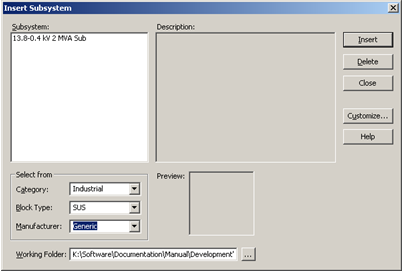

在插入子系统对话框中，已选择制造商选项。

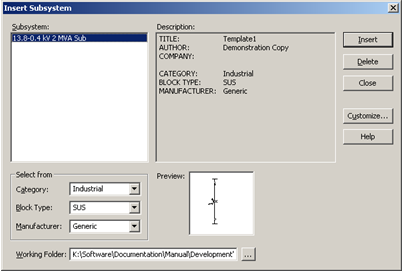

显示子系统文件名，插入按钮可用。
