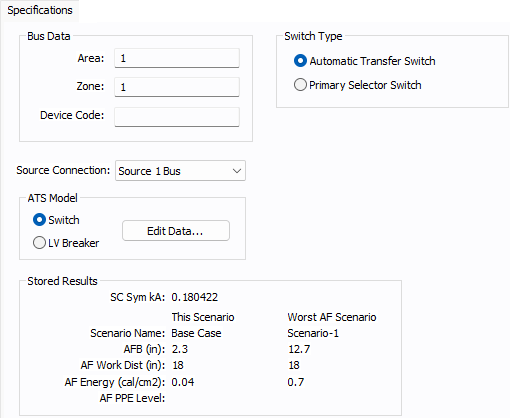

图13-1：1产品规格标签
| 选项 | 描述 |
|---|---|
|
地区 |
区域编号用于对电气系统的不同区域进行唯一定义。然后，这些区域可以用于从代表系统子集的FENIX操作中创建特定的文本报告。例如，典型的造纸工厂区域可能包括电源间（区1），腐蚀厂（二区），纸浆厂（区3）和造纸机（4区）。区域编号是介于1和999之间的正整数。 |
|
区域编号就是一个子区域。这将使能更具体的报告。你可能想要将纸浆厂定义为区域3并将沼气池电气设备定义为2区。可以对这个不包括整个纸浆厂或其他沼气池的组合生成具体的报告。 |
|
|
设备代码 |
你可以键入字母或数字来描述设备元件的设备代码。该信息可以被转换并打印成弧闪标签上的QR码。 |
|
开关类型 |
选择自动转换开关或主选择开关。这会改变单线图中使用的符号。 |
|
源连接 |
开关的常态连接。源1母线对应于左侧的母线。要让开关通常连接到右侧母线，在选框中选择源2母线。 注释: 单相ATS的源连接必须在数据库编辑时更改。 |
|
ATS型号 |
你可以指定ATS作为开关或低压断路器的短路额定值，这取决于其搭建方式。选择编辑数据打开开关数据或低压断路器的数据对话框。 |
|
存储的结果 |
您可以设置故障并将短路电流和电弧闪光结果存储在数据库中。 还可以使用现有或自定义配置在数据库浏览器和数据库报告中查看存储的结果。参见 存储短路结果了解更多信存储弧闪结果息。 您还可以存储弧闪方案比较报告中的最恶劣弧闪方案信息。这里显示了存储的结果。参见 存储最恶劣弧闪结果了解更多信息。 |
