母线槽-规格选项卡

显示母线槽数据对话框的规格选项卡。

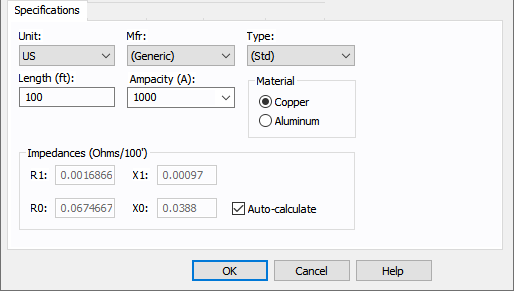

图13-1：1产品规格标签

选项描述
选项 描述

单位

选择美制。要么公制。

制造商

提供了设备库中可用制造商的列表。如果所需的制造商没有在设备库中列出，你可以将其添加到库中。

类型

所选的制造商中可用的设备模型。如果未列出所需的类型，可以将其添加到库中。

长度

以英尺或米计的母线槽长度。

载流量

母线槽的额定载流（安培）。你选择制造商和类型后，此处将显示可用的载流量。如果列表中缺少所需的制造商，你可以在制造商字段选择基本的，在类型字段选择(std)进而从通用选项中进行选择。

材料

母线槽材料（铜或铝）。
阻抗


阻抗用欧姆/100英尺或欧姆/100米描述。零序阻抗通过正序阻抗和参考1中的Z0/Z1乘子得到。

注释:
1 Let's Be More Specific About Equipment Grounding, R.H. Kaufmann, General Electric Co., GER 1974.

R1

正序电阻。

注释: 对于单相，这是单向电阻。分析将值加倍以考虑返回路径。

X1

正序电抗。

注释: 对于单相，这是单向电抗。分析将值加倍以考虑返回路径。

R0

零序电阻。如果该值输入为零（0.0），则使用正序阻抗。

X0

零序电抗。如果该值输入为零（0.0），则使用正序阻抗。

自动计算

当选中时，该复选框填充阻抗 R1, X1, R0, 和 X0 字段的计算值。这些计算是基于制造商 、类型、载流量、材料字段所选择母线槽类型的特定制造商数据。

如果复选框被清除，您可以输入自己的计算值。
