排列图

运行可靠性评估之后，可以创建以图形格式显示系统可靠性的排列图。点击排列图来创建图。

显示可靠性菜单的排列图按钮。

图21-1：1可靠性菜单的排列图按钮

排列图被显示

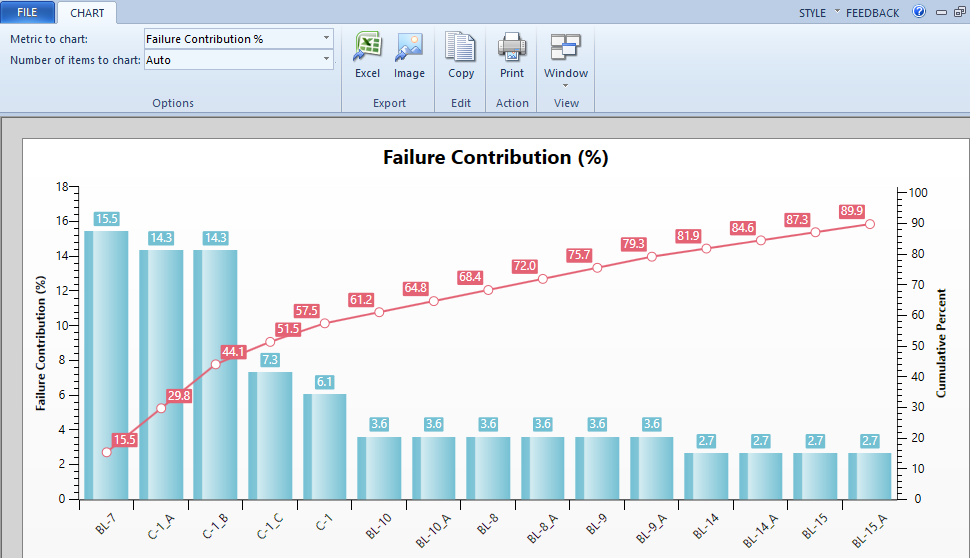

显示故障贡献率排列图。

图21-2：2排列图

指标表

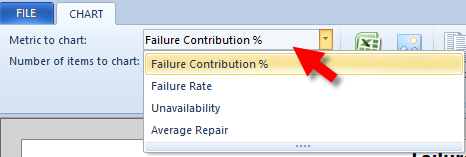

有多个图表可用。你可以选择你想要绘制的指标，包括:

图中显示各种指标，包括故障贡献率、故障率、不可用和平均维修。

图21-3：3图表指标

帕累托图从左到右显示了最重要的因素。红线显示了累计百分比。

在上面所示的故障贡献率图中:

断路器BL-7的故障贡献最大，支路C-1_A次之，支路C-1_B次之，依此类推。
断路器通天失败导致15.5%的整体贡献,分支C-1_A添加到断路器通天的百分比总和29.8%的整体贡献,失败分支C-1_B添加到断路器通天和分支C-1_A的百分比总和44.1%的整体失败的贡献,等等。

这些图表使您能够将您的注意力集中在您的电力系统中最关键的可靠性领域，当您从左到右移动时，严重性会降低。
