本主题描述了该发行版中包含的新EasyPower功能和增强、安全改进和bug修复。
注释: 新的发布特性通常包括对数据库的更改。这可能会影响您在数据库浏览器中看到的内容，以及将数据导出到CSV文件时所包含的内容。如果您现有的工作流程依赖于数据库中的信息，请确保在更新软件后检查您的流程。
特性和增强功能
将短路和弧闪分析结果存储在数据库中
存储短路和弧闪结果，快速生成报告
您现在可以将短路和弧闪分析结果存储在单线图数据库中。短路按钮下面的新菜单为您提供存储或清除结果的额外选项。您可以在数据库中快速生成和存储各种短路和弧闪参数的各种结果。
图1-1：1短路和弧闪存储选项
在报告或浏览器中显示短路和弧闪结果
通过新的报告配置，您可以使用存储的结果创建典型分析报告。您可以使用我们提供的配置，也可以使用它们作为模板创建自己的自定义模板。

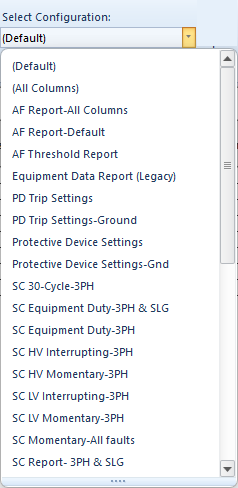

图1-2：2存储弧闪、短路和设备容量结果的新配置
同一个配置文件可用于数据库报告或数据库浏览器。

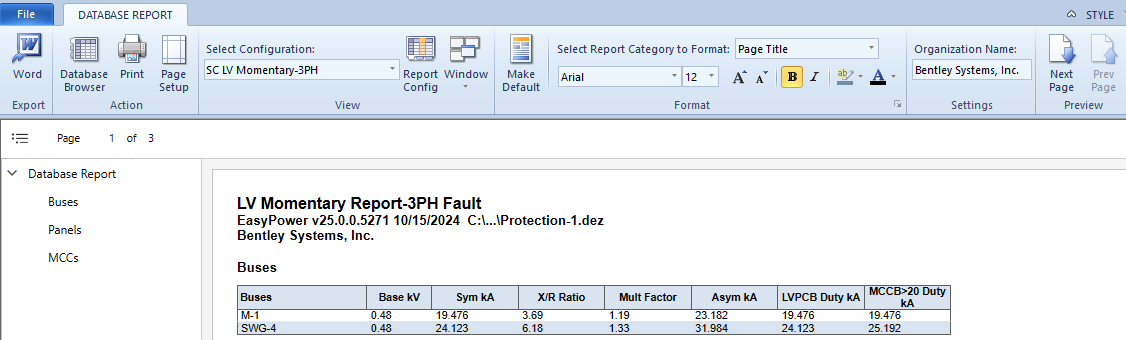

图1-3：3三相故障的低压瞬时报告（基于选定配置）

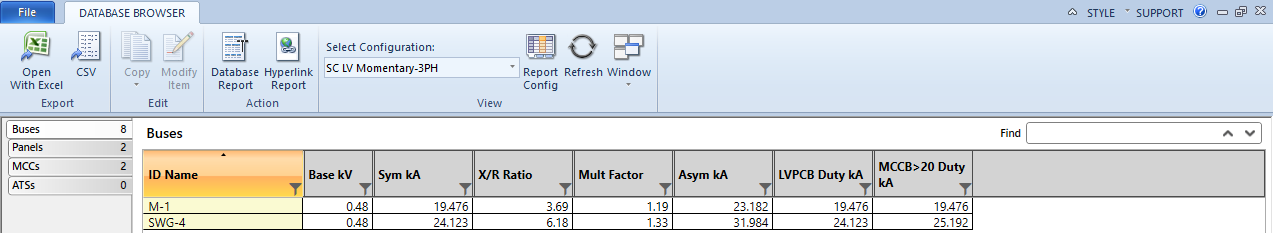

图1-4：4数据库浏览器中的三相低压瞬时故障结果（基于选定配置）
在单线图中显示存储的结果
您可以使用单线图文本模板在单线图上显示存储的结果。现在，当您位于数据库编辑焦点时，可从主页菜单轻松访问单线图文本模板，能够快速轻松地在单行图上显示不同的数据文本块。
图1-5：5显示短路和弧闪结果的文本模板
您可以使用我们提供的文本模板，也可以使用它们来创建自己的文本模板。

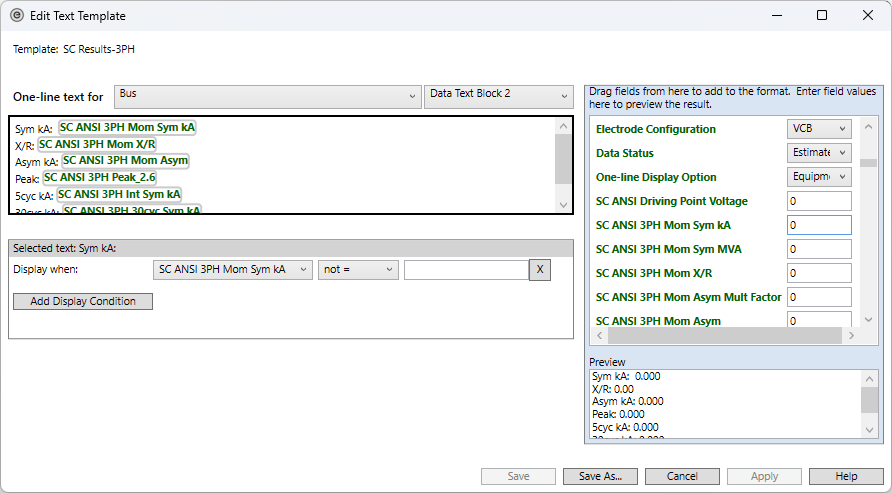

图1-6：6编辑文本模板对话框
获取附件信息参阅 单线图文本模板改进。

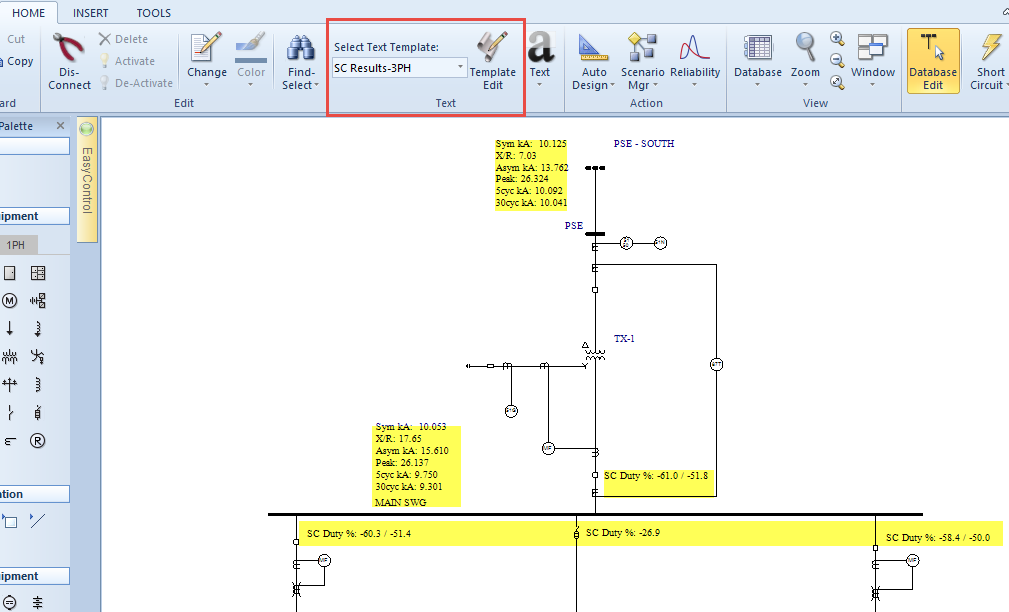

图1-7：7数据库焦点的单线图中显示三相短路结果（基于选定单线图文本模板）

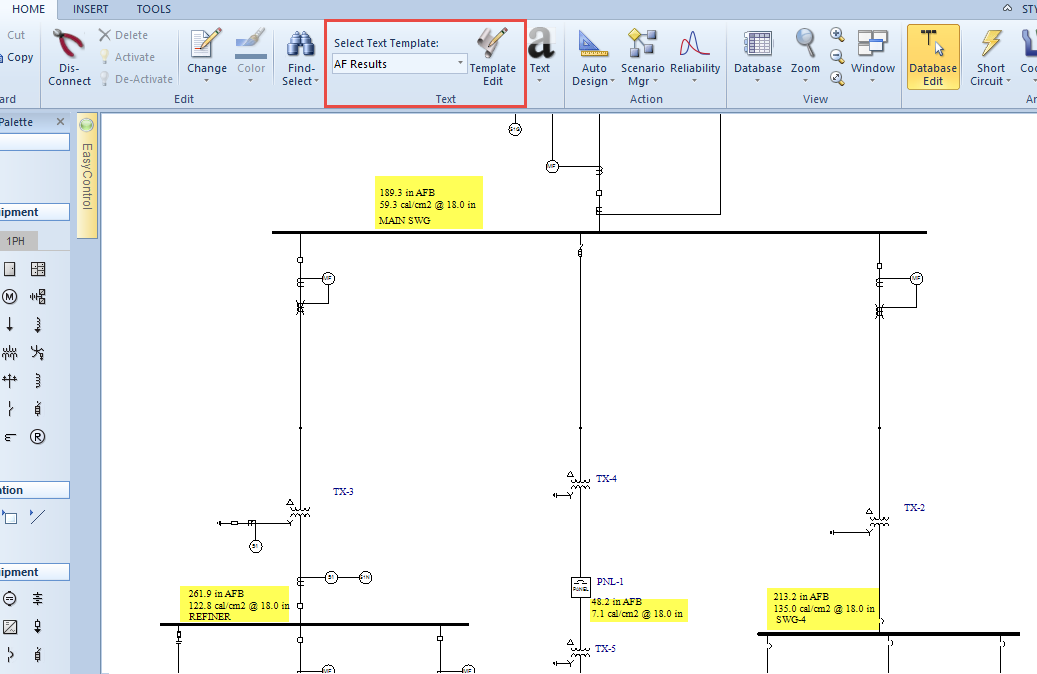

图1-8：8数据库焦点的单线图中显示弧闪结果（基于选定单线图文本模板）
在报告和弧闪标签中显示弧闪计算方法
弧闪报告有一个新列，可显示每个母线所用的弧闪计算方法。您可以将此列添加到自定义报告配置中。

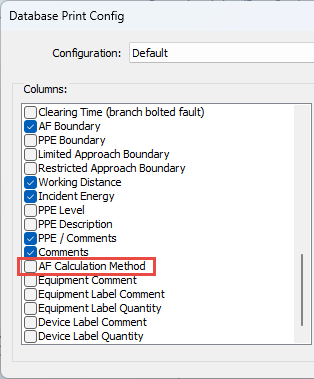

图1-9：9弧闪计算方法可添加到报告配置
您还可以在标签设计器中为弧闪标签添加弧闪计算方法。

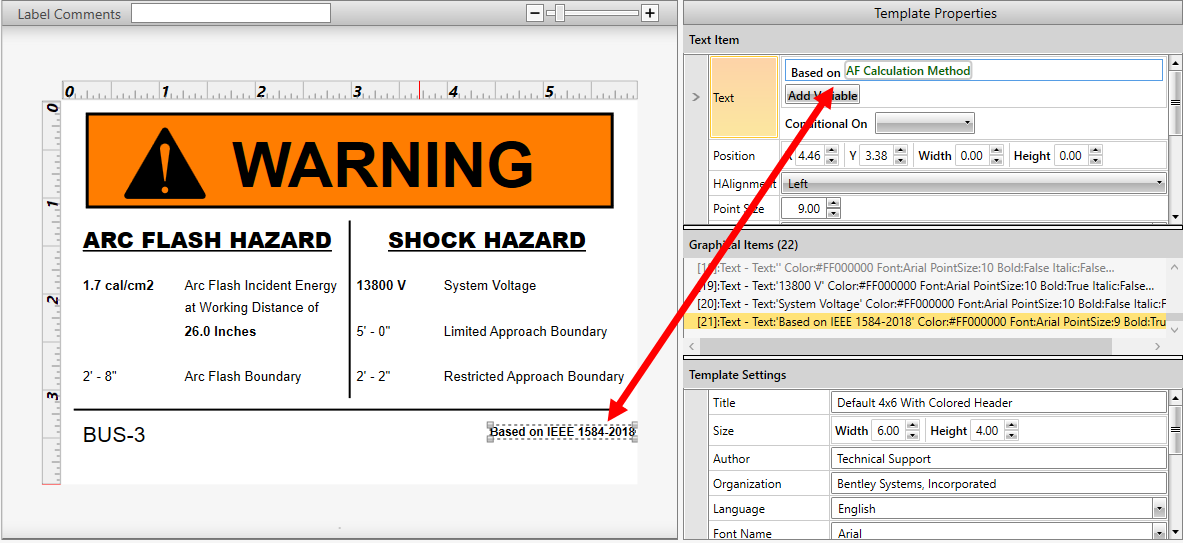

图1-10：10标签设计器中添加了带有弧闪计算方法的弧闪标签
有关如何确定此字段值的更多细节，请参见AF计算方法。
选择kV范围和母线类型的高级查询
查询对话框的高级选项卡中有电压范围和母线类型的新查询选项。例如，您可以使用它快速选择高压露天母线，仅对这些母线执行单线对地故障处理。

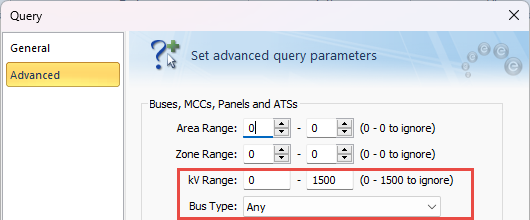

图1-11：11kV范围和母线类型的新选项
弧闪表格变量现在基于弧闪危害设置显示单位
重命名了弧闪结果的几个表格变量，现在使用“弧闪危害设置”中设置的单位，确保与数据库浏览器和单线图文本模板一致。
|
旧变量名 |
新变量名 |
|---|---|
| %afh_boundary% | %AFBoundary% |
| %afh_incident_energy% | %AFIncidentEnergy% |
| %afh_ppe% | %AFPPELevel% |
| %afh_working_distance% | %AFWorkingDistance% |
使用旧变量的现有表格现在将使用新变量来检索值，但是继续显示原始单位。
重命名了弧闪报告列
为避免混淆，重命名了报告中有关弧闪脱扣装置的几列，因为所指的设备并不总是如其名称所示紧靠上游。
弧闪危害报告
-
上游脱扣设备名称现在是脱扣设备名称。
-
上游母线名称现在是脱扣设备母线名称。
-
上游功能ID现在是脱扣设备功能ID。
-
上游脱扣设备功能现在是脱扣设备功能。
弧闪入射能量阈值报告
-
上游脱扣设备现在是脱扣设备。
方案比较报告
- 上游脱扣设备名称现在是脱扣设备名称。
-
上游母线名称现在是脱扣设备母线名称。
-
上游脱扣设备功能现在是脱扣设备功能。
标签设计
- 上游母线名称现在是脱扣设备母线名称。
-
上游脱扣设备现在是脱扣设备名称。
为“使用100％的惯例分析显示过载/过容量”选项设置默认值
在系统选项对话框中，在选择或清除使用100％的惯例分析显示过载/过容量选项后，您可以使用设为默认将您的选择保存为所有新单线图的默认值。这将设置与项目一起存储在文件中。

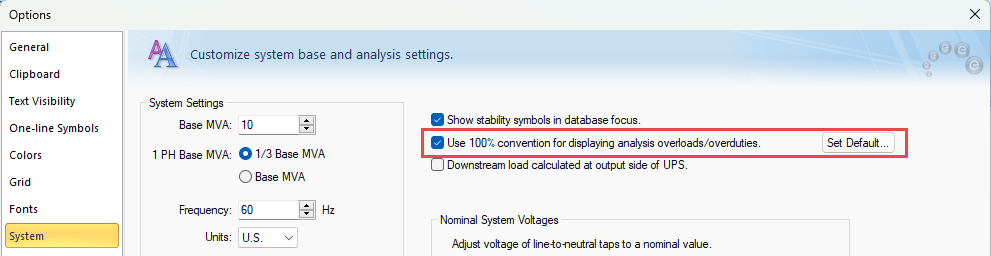

图1-12：12带有相应设为默认按钮的100%惯例复选框
其他信息
由于此功能的改进，故障母线按钮下的高级菜单已为ANSI系统删除。该菜单对IEC系统保持不变。

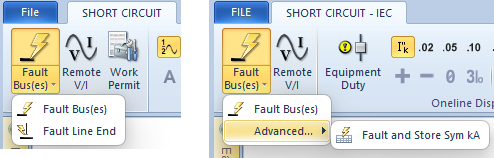

图1-13：13ANSI和IEC故障母线菜单
存储的值继续在开关柜/开关板/配电盘的母线数据对话框、摘要选项卡的面板和MCC以及规格选项卡中的ATS设备中显示。
结果与会话一起保存，但不会与数据库一起保存，除非您保存文件或在切换焦点时选择保存临时更改。
方案管理器 - 存储短路和弧闪分析结果
存储短路和弧闪分析结果
在方案中，您可以找出故障并存储短路和弧闪结果，就像在基本情况中一样。

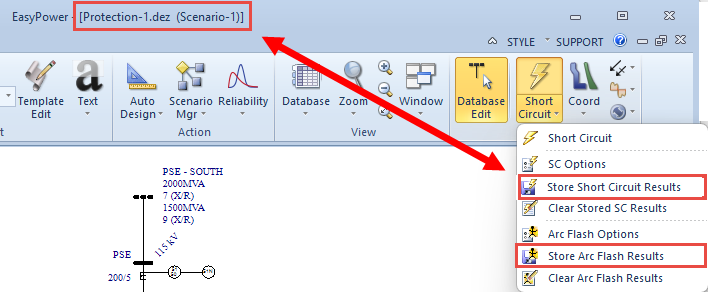

图1-14：14短路和弧闪的故障和存储选项
存储最恶劣弧闪结果
在运行方案比较报告之后，您现在可以选择在报告中存储每个母线、MCC、面板或ATS的最恶劣弧闪结果。这些显示在母线的配电盘、开关板或开关柜选项卡、面板或MCC的摘要选项卡和ATS的规格选项卡中的设备数据对话框中。这些结果还可以包含在数据库浏览器和数据库报告配置、表格和自定义单线图文本模板中。

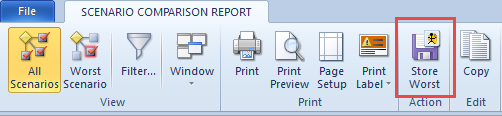

图1-15：15方案比较报告的存储最恶劣按钮

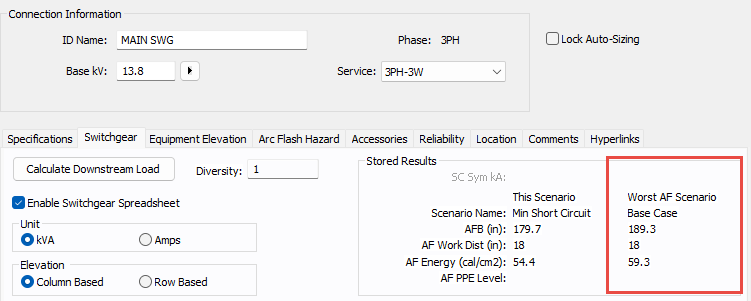

图1-16：16开关柜母线的最恶劣弧闪方案结果

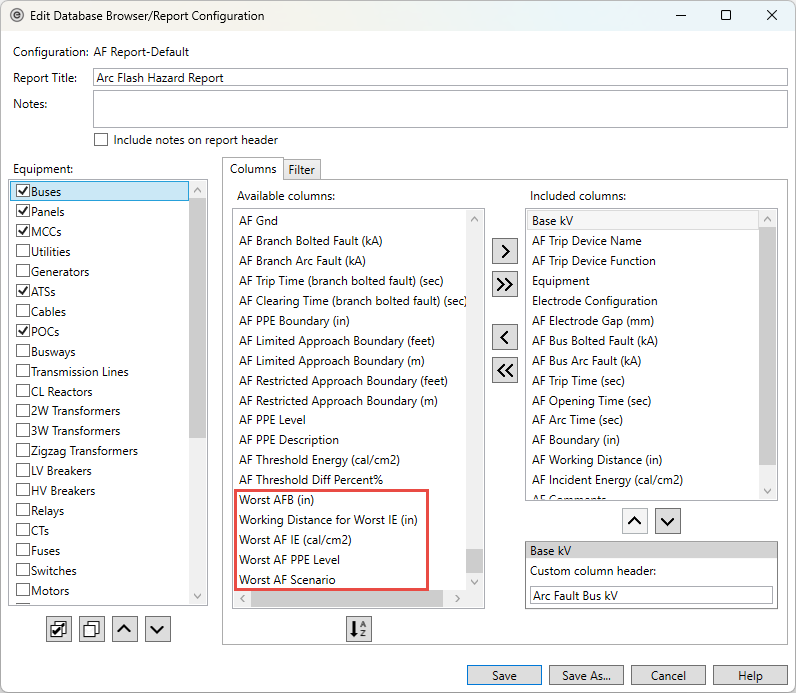

图1-17：17数据库浏览器和报告配置可用的最恶劣列

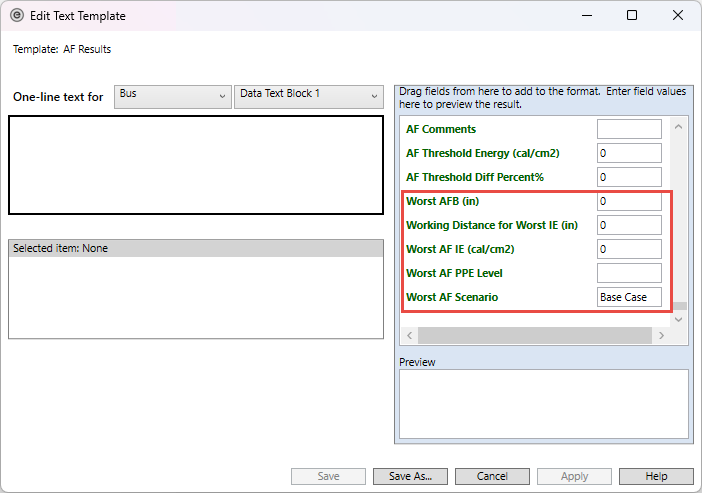

图1-18：18文本模板中的最恶劣弧闪结果字段
最恶劣弧闪结果的新表格变量
最恶劣弧闪结果有可以添加到表格中的新表格变量。包括：
-
%AFWorstBoundary%
-
%AFWorstIncidentEnergy%
-
%AFWorstPPELevel%
-
%AFWorstWorkingDistance%
-
%AFWorstScenario%
清除最恶劣弧闪结果
在查看基本情况时，有一个新选项可清除以前存储的最恶劣弧闪结果。这将清除所选设备的结果，如果未选择任何设备，则清除所有适用设备的结果。
图1-19：19清除最恶劣弧闪结果选项
数据库浏览器和报告增强功能

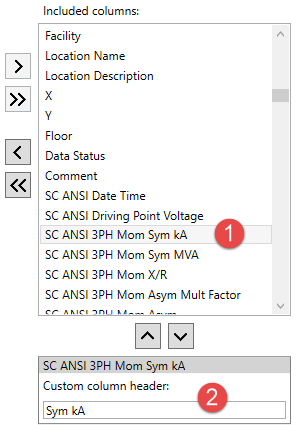

自定义配置文件的报告列名称
在为数据库浏览器或数据库报告创建配置文件时，现在可以为报告列创建自定义列标题名称。
自定义列标题是特定于配置的。每个配置可以对相同列名有不同的自定义列标题。

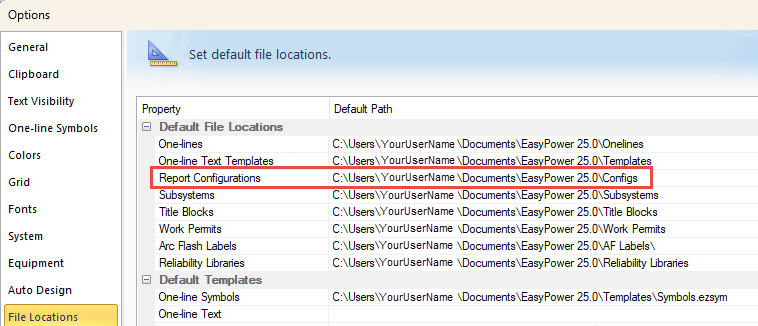

指定报告配置文件位置
可以在工具 > 选项 > 文件位置中指定报告配置的文件位置。
图1-20：20报告配置文件位置

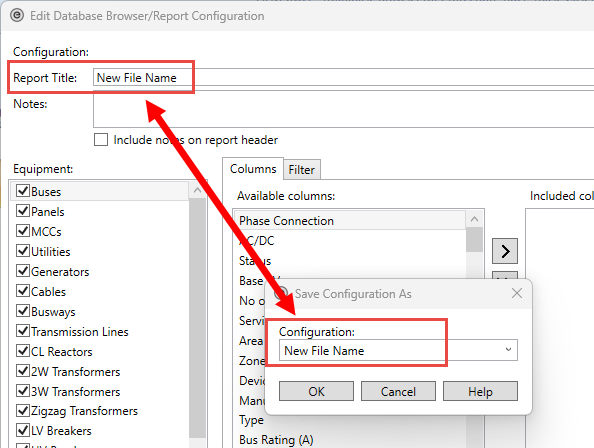

报告标签用作配置文件名
在为数据库浏览器或数据库报告创建配置文件时，可以选择指定报告标题。如果您输入标题，该文本将用作配置文件的默认名称。如有需要，您仍然可以更改名称。这样，创建新配置文件时可以节约时间。
标题最多可以包含125个字符。
图1-21：21报告标题用作默认配置文件名
添加到配置文件中的注释可以包含在报告中
数据库浏览器和报告配置文件有一个新的注释框。如果您选择在报告标题中包含注释复选框，注释前两行将在报告输出标题中显示或导出到Excel时显示。
注释最多可以包含250个字符。

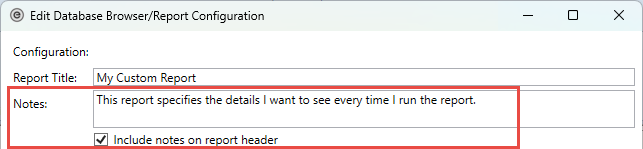

图1-22：22配置文件的注释和相关复选框
使用筛选器修改显示的结果

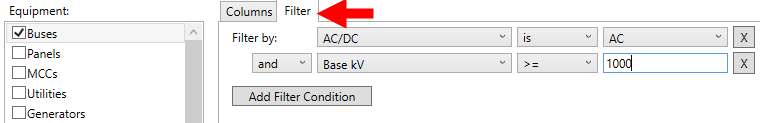

您可以在配置文件中为设备项目创建筛选器。选择设备项目后，点击筛选器选项卡，然后指定筛选方式条件。您可以使用添加筛选条件为设备应用额外的筛选器。
例如，您可以使用它为低压和高压设备或交流或直流设备创建单独的报告。筛选器与配置一起保存。
当修改、添加或删除设备项目时，筛选器和排序顺序将重新应用于出现在数据库浏览器中的项目。请注意，这与数据库报告不同。更改不会反映在数据库报告中，除非运行新报告。
如果更改影响相关设备，相关设备不会自动更新，但是您可以使用数据库浏览器中的刷新按钮(F5)更新相关项目。
数据库浏览器和报告添加了测试标准列
为各种设备项目添加了几个新列，以显示所应用的测试标准。
| 设备 | 新增列 |
|---|---|
| ATS |
测试标准 短路额定值(kA) |
| 电动机控制柜 | 测试标准 |
| 盘面 | 测试标准 |

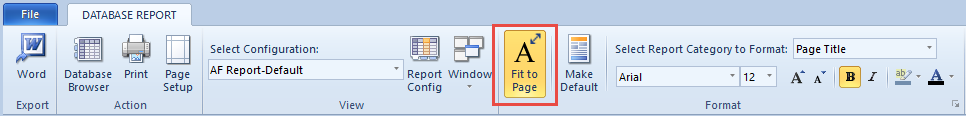

添加了数据库报告适合页面选项
数据库报告中的全新适合页面选项可缩小字体大小，使报告中的所有列在一页上显示。
数据库浏览器性能改进
我们优化了数据库浏览器的性能，改进了用户体验，为未来的增强功能做好准备。
改进分析选项访问
从主页选项卡打开分析选项
在数据库编辑焦点中查看主页选项卡时，现在可以通过选择短路、配合、潮流、谐波和动态稳定性/瞬态电机起动的焦点按钮下方的按钮来查看和编辑分析选项。

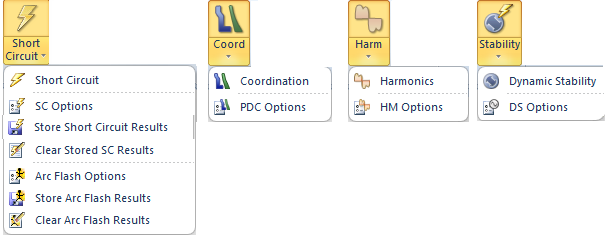

图1-23：23每个选项按钮下面的分析选项
新选项也可以添加到快速访问工具栏。
单线图文本模板改进
您现在可以在主页菜单中创建、编辑和选择单线图文本模板。使用文本模板可以快速显示要在单线图中显示的确切信息。

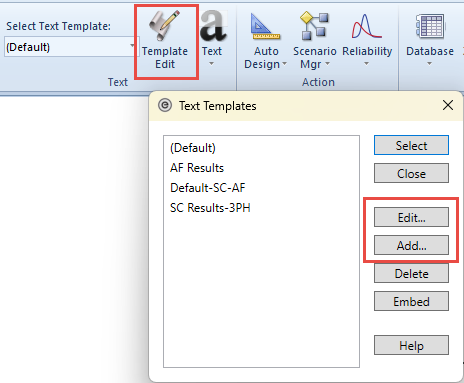

图1-24：24添加或编辑文本模板

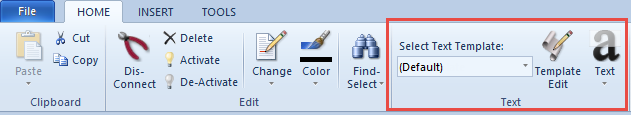

图1-25：25选择文本模板
图1-26：26文本模板
您可以选择在单线图中嵌入自定义模板，使打开单线图的每个人自动使用该模板。

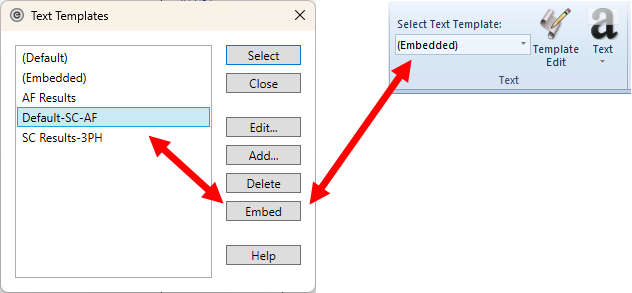

图1-27：27将文本模板嵌入单线图
这简化了文本模板的使用，不需要导入和导出文本模板文件。
由于此改进，单线图文本选项卡已从系统 > 选项对话框中删除。
此外，TextTemplate.eztxt文件与默认文本模板设置冗余，已从程序中删除。在文件位置中，默认单线图文本文件现在为空白，表示新单线图使用默认设置，除非您选择指定默认单线图文本模板文件。
短路增强功能
基于新元件的短路计算方法
我们用一种基于物理元素的新方法取代了对称元件（基于序列）短路计算方法，该方法得出的结果与对称元件方法相同，同时也可以对不平衡网络进行建模。通过这些工作，我们能够在未来的版本中做出重要的改进。
设置驱动点电压的短路选项
现在提供在单个电源上设置驱动点电压的新方法。短路选项 - 控制选项卡有施加驱动点电压的新选项。选择包括故障母线或电源。ANSI/IEEE指南中描述了在故障母线上施加驱动点电压的经典短路方法。现在，您可以考虑电源电压，向所有电源的终端母线施加驱动点电压。
参见下图。
包括线路电容和分流的短路选项
现在可以在短路计算中包括线路电容和分流。启用这些选项后，您可以在短路计算中将电缆和输电线路电容和电容器包括到网络中。这可以有效地提高高电容网络中短路解决方案的准确性，例如可再生发电厂的集电系统或电缆馈电工业网络。

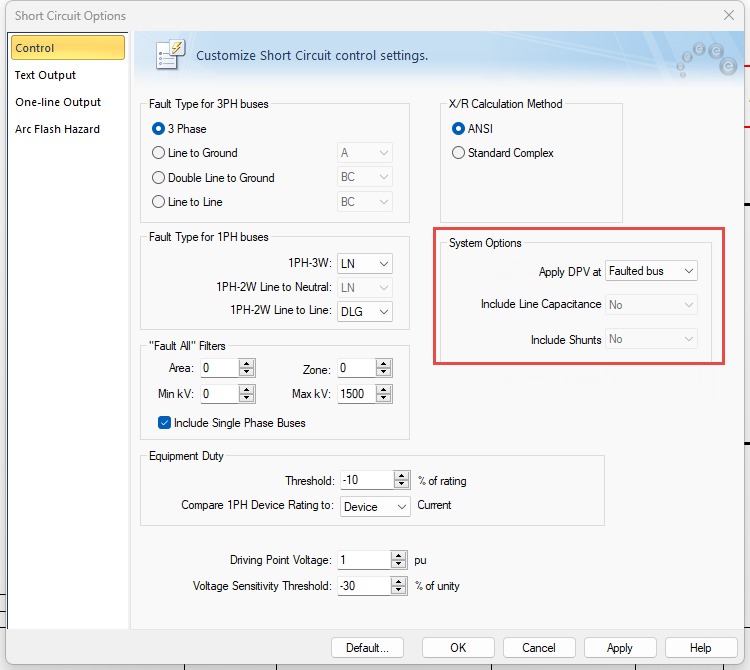

图1-28：28短路选项 - 控制选项卡的系统选项
参见系统选项 (ANSI)或系统选项 (IEC)了解更多信息。
单相基本MVA选项
现在可以指定单相基础MVA为系统基础MVA的三分之一或等于系统基础MVA。这会影响包括单相电缆或输电线路的分支的标幺值计算。

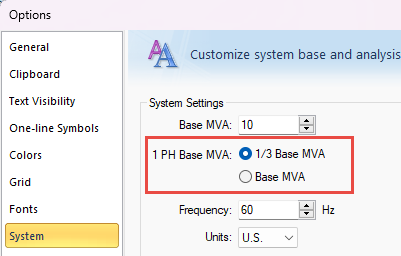

图1-29：29单相基本MVA选项
杂增强
自动计算双绕组变压器的Z%
现在有一个自动计算复选框，可根据变压器的特性，使用典型工业值来填充双绕组变压器上的Z%、X/R比、接地阻抗和电流等级值。

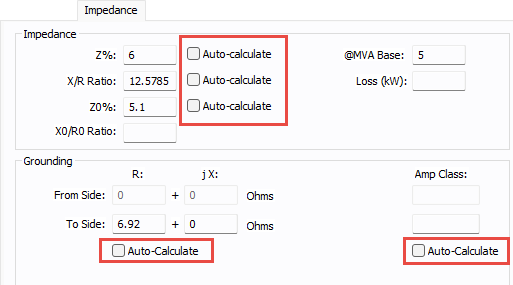

图1-30：30双绕组变压器的阻抗选项卡中的自动计算复选框
您可以使用主页选项卡的更改选项设置或清除一个或多个选定变压器的复选框。
图1-31：31更改自动计算选项
有关更多信息，请参见ž％。
支持64位
EasyPower现在是64位应用程序。这提高了性能，使EasyPower能够更好地处理较大的文件。
删除了特征电流法
在短路选项中，删除了特征电流的X/R计算方法。任何带有此选项的现有单线图文件集现在都将使用ANSI方法。
从TCC选项删除了X/R计算
TCC选项对话框中的X/R计算方法选项是多余选项，已被删除。程序使用短路选项中指定的X/R计算方法。

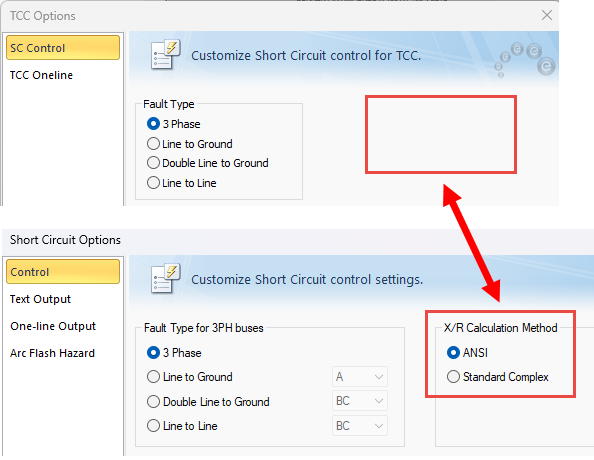

图1-32：32从TCC选项删除了X/R计算；改为使用短路选项

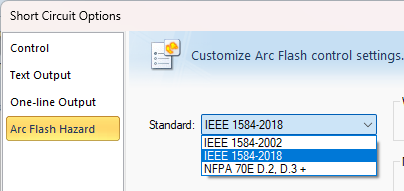

删除了旧版弧闪计算方法
在短路选项对话框中的弧闪危害选项卡中，删除了标准下的V6.0增强和V7.0增强选项。创建这些标准是为了弥补2002年版IEEE 1584标准中的空白，随着1584-2018标准的采用，现在已过时。
选择这些标准之一的任何现有文件都将被设置为最新IEEE 1584标准。
图1-33：33弧闪标准

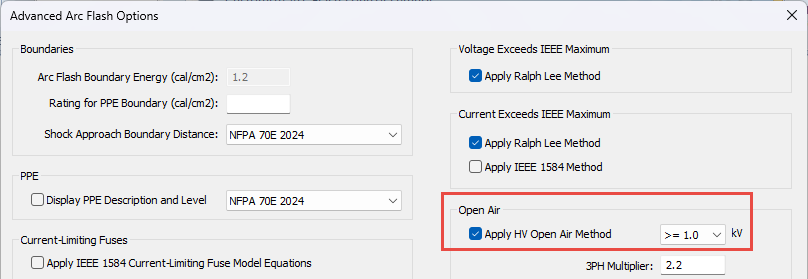

重命名了弧闪露天法
在高级弧闪选项对话框中，应用NFPA 70E 2009附件D.8的露天选项现在是应用高压露天法。此方法仍然基于NFPA 70E 2009附件D.8。
Revit增强功能
支持Revit® 2025
EasyPower Integrator for Revit现在支持2025版Autodesk® Revit®。您可以从Autodesk App Store下载EasyPower Integrator应用程序。应用商店将在EasyPower 2025发布后不久更新最新版本，因此请在下载前验证版本。
变压器阻抗使用Revit导入的自动计算值
将变压器信息从Revit导入EasyPower时，如果阻抗Z%值默认设置为自动计算，且不存在通过映射有意设置的值，EasyPower使用自动计算的值来确定阻抗。如果没有映射且未选择自动计算，值将留空。

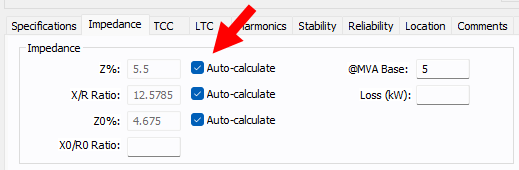

图1-34：34变压器数据对话框阻抗选项卡的自动计算
安全改进
该版本包括一些增强软件安全性的改进。
漏洞修复
以下问题在这次发布中得到了解决:
弧闪
-
修复了弧闪计算在单线视图中显示入射能量而不是弧闪报告的问题。这是一个特定于保护设备数据不完整成或指定设备在要使用的设备库中不存在的情况。
-
修复了能量（焦耳）在弧闪阈值报告的差异列中给出不正确百分比的问题。
更改
-
修复了从MCC功能区使用更改 > 自动计算命令会导致MCC总负载为零，不能进入分析焦点的问题。
注释: 打开MCC对话框并点击确定可修复问题。
-
修复了当从功能区使用更改 > 自动计算命令时，连接类型为母线联络的低压断路器不自动计算短路额定值的问题。
配合
-
修复了在配合焦点中更改断路器类型时，分断额定值的自动计算不更新的问题。
-
修复了在TCC中使用弧闪计算时，打开存储的TCC需要很长时间的问题。
-
修复了在执行低压断路器自动配合时，程序终止的问题。
-
修复了在执行自动配合时，将不带下游保护装置、具有固定瞬时设置和未指定延迟的继电器的时间整定设置为高值的问题。
-
修复了TCC图中的单线图不显示再生驱动电机短路贡献的问题。
-
TCC配合报告有两个名为“单位”的列标题。它们已重命名为“时间加法器单位”和“最小时间单位”。
-
修复了可调热敏低压断路器的某些设置不显示TCC曲线的问题。
-
修复了使用插入现有项目命令无法在TCC中插入直流熔断器的问题。
-
修复了将TCC图批量打印为PDF文件时，一些低压断路器接地脱扣曲线不包括在内的问题。
-
修复了打开维护模式后，继电器的维护模式设置在TCC图的设置标签中不更新的问题。
-
修复了无法使用属于已删除TCC的名称存储TCC的问题。
-
修复了打印为PDF文件时，打印对话框中的自动填充文件名为空白时的问题。
-
带有内置继电器的中压断路器（使用TCC曲线和使用IEEE或IEC标准曲线形状等固态跳闸实现长延时）使用延迟乘数调整响应时间加法器。这已经修正。在之前的版本中，时间乘数大于1.0时，TCC曲线长延时部分中的总跳闸时间略高于预期；时间乘数小于1.0时，跳闸总时间略低于预期。受影响的脱扣装置包括：
-
Cutler-Hammer/DT 1150V/VCP-TL
-
Cutler-Hammer/DT 1150V/VCP-TRL
-
Cutler-Hammer/DT 1150V/VCP-TLC
-
Cutler-Hammer/DT 1150V/VCP-TRLC
-
数据库浏览器与报告
-
修复了ATS的数据库报告中有一个材料列的问题。此列现在已删除。
-
修复了当选择显示面板和MCC行项目的选项时，负载的数据库浏览器表不显示面板或MCC单个行的Const MVA负载的问题。
-
整流器的数据库报告有两个分别名为Alfa Min Deg和Alfa Max Deg的列。它们已分别重命名为Alpha Min Deg和Alpha Max Deg。
-
一些较旧的单线图有包含AFD数据的电机，并且ANSI代码设置为其他。这导致了电机短路。新版程序会将ANSI代码更新为非再生驱动。
数据库编辑焦点
-
修复了在2025年之前版本的EasyPower中，从包含复制和粘贴数据的文件打开设备对话框时程序终止的问题。
图纸
-
修复了图纸中单相连接器符号不随着其他项目移动而移动的问题。
-
修复了在重新打开单线图时插入的注释不显示的问题。
设备
-
修复了在设备对话框中，三绕组变压器过载额定系数计算不考虑kVA/MVA单位选择的问题。
-
修复了双绕组变压器默认数据的谐波R-xp值为0的问题。新版本的默认值为0.5。
单线
-
修复了将内容从一个单线图复制到另一个单线图时，如果单线图中包含图像，仅粘贴少数项目的问题。
潮流
-
具有一个开路断路器的变压器现在显示故障电流。在之前的EasyPower版本中，开路断路器会表示变压器不在服务状态。
-
修复了负载缩放系数更改后潮流结果不更新的问题。
-
修复了在带光伏发电源的系统中运行潮流分析并试图控制断开母线的电压时，程序会终止的问题。
方案管理器
-
修复了一个特定方案无法打开，并显示“无法以该方案打开TCC ' _BITMAPS'”的问题。
-
修复了最佳情况的设备容量比较报告的报告标题标记为最坏情况的问题。
-
修复了在执行复制/粘贴操作后，有逆变器的方案在方案比较报告中被省略的问题。
-
修复了设备容量方案比较报告显示在方案中位于紧急侧（电源2）的一些ATS设备的容量为0.0 kA的问题。
快捷键
-
修复了关闭和重新启动程序时，快捷键不保留的问题。
短路
-
修复了当使用导出到CSV命令时，设备容量报告显示多个表的问题。
-
修复了为分断时间短路计算的NACD比率仅适用于驱动点电压为1.0标幺值的问题。
-
修复了使用变更管理许可证的程序并进入短路焦点导致程序在单线图上存在停用设备时终止的问题。
