教程 - Revit® 集成器适用于Revit 2024

注释: 本教程适用于Revit 2024。如果您使用的是Revit早期版本，参见教程 - Revit® 集成器适用于2024以前的Revit版本。

本教程介绍如何使用Revit 集成器从Revit项目中创建一个EasyPower单线图，并在两个程序之间共享数据。要执行本教程中的步骤，您必须安装了受支持的Revit版本，并安装了Revit Integrator外接程序。有关更多信息 ，请参见正在安装EasyPower用于Revit的插件。

从Revit项目创建一个单线图

  1. 在Autodesk® Revit®中，打开电力项目样例。

    2. 显示Revit中的示例电气项目图标。

  2. 单击 Add-Ins选项卡，然后单击打开 EasyPower.

    3. 在插件选项卡中，在EasyPower中打开按钮突出显示。

  3. 打开 导入Revit模型 对话框。输入文件已经被选中，因此不需要选择其他文件。

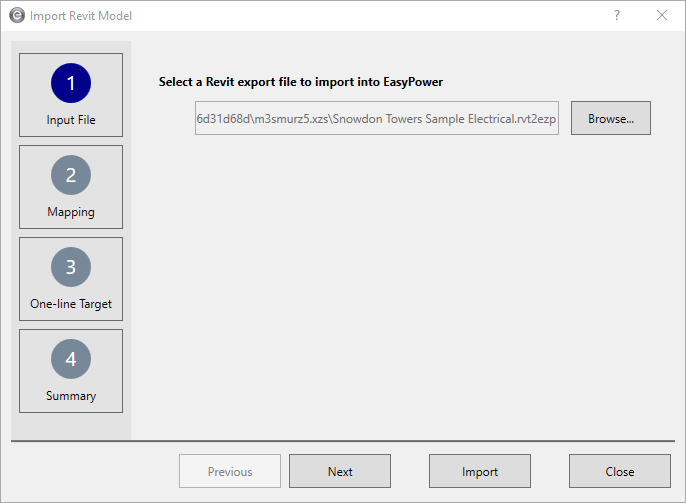

    4. 显示导入Revit模型对话框，已选择输入文件选项卡。

  4. 单击 映射.对于这个例子，我们将使用 默认的Revit映射，但是注意，您也可以创建自定义的Revit映射，并在这里创建新的配置文件。这为您提供了对数据导入方式的额外控制，并允许您创建可以在未来导入中重用的配置文件。

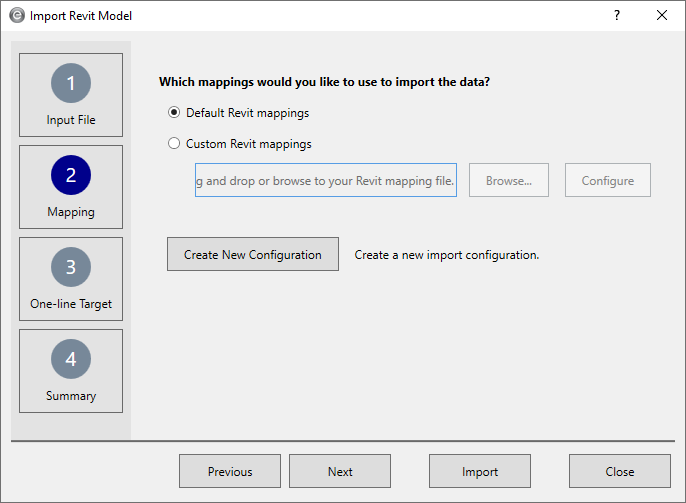

    5. 在导入Revit模型对话框中，已选择映射选项卡。已选择默认Revit映射选项。

  5. 单击单线图目标。对于本例，我们将选择 创建新的单线图,，但是请注意，您也可以将导入数据与当前单线图合并。

    6. 在导入Revit模型对话框中，显示单线图目标选项卡。已选择创建新单线图选项。

  6. 单击简略查看导入设置，然后单击导入.

    7. 在导入Revit模型对话框中，显示摘要选项卡。

  7. EasyPower显示它从Revit项目创建的单线图。该程序还创建一个报告，描述发现的任何问题。要浏览报告, 单击视窗 > 导入结果报告。

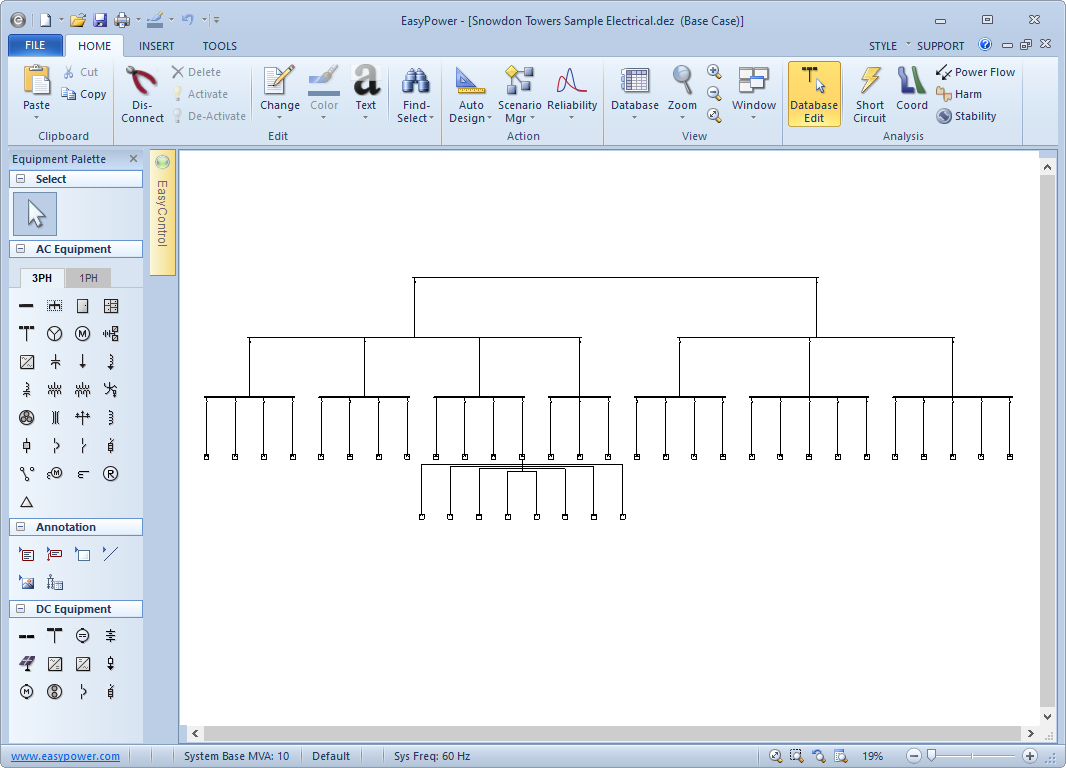

    8. 显示从Revit导入创建的单线图。

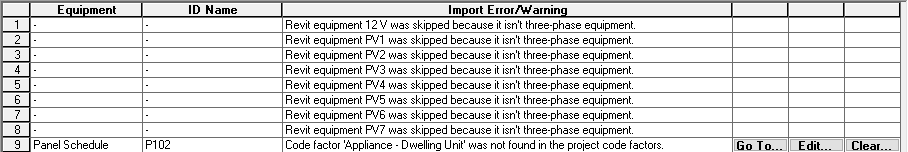

    显示导入错误报告。

查看导入的Revit数据

对于单线图中的每一项，您可以通过在“设备数据”对话框中选择收集的数据窗格，然后单击收集的数据选项卡，查看导入的数据。使用滚动栏查看所有行和列。

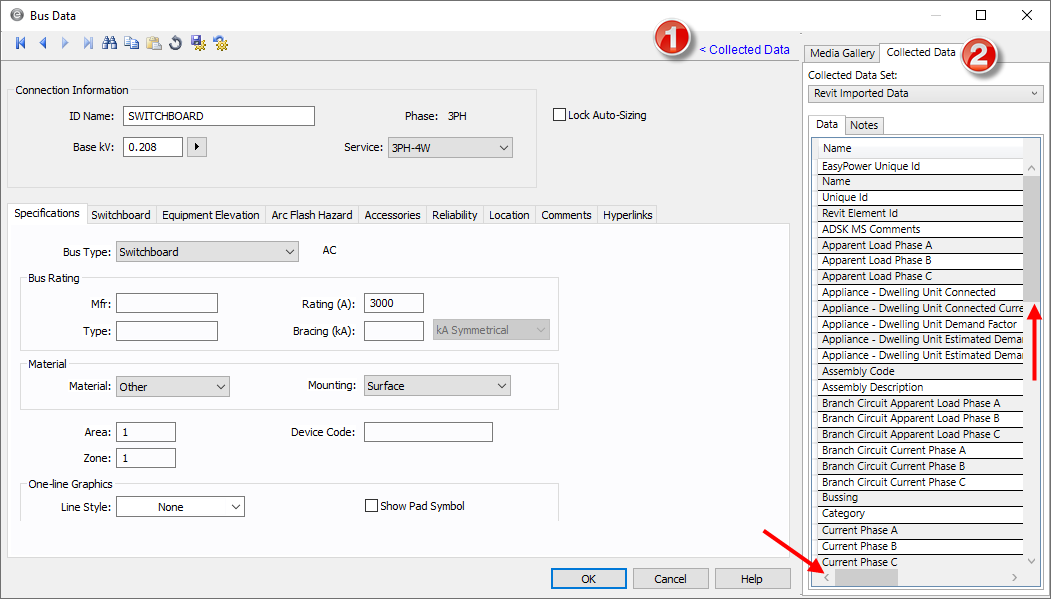

收集数据链接旁边显示数字1。收集数据选项卡旁边显示数字2。箭头指向水平和垂直滚动条。

用Revit更改更新文件

当Revit项目中的数据发生变化时，您可以将这些变化发给EasyPower，让EasyPower更新您的单线图模型。您可以控制合并哪些更改EasyPower.

  1. 在EasyPower中，确保Snowden Towers Sample Electrical.dez文件仍然打开。您只能将数据合并到一个打开的单线图文件中。
  2. 从文件菜单,单击 导入 >从Revit集成器导入.

  3. 选择输入文件后，单击浏览，然后浏览到C:\Users\{username}\Documents\EasyPower 25.0\Onelines\Samples\Revit文件夹，选择Snowdon Towers Sample Electrical-Rev1.rvt2ezp文件。该文件包括对Revit项目所做的更改。点击打开。

    注释: 不要选择本教程前面创建的Temp文件夹中的文件。您需要浏览以选择指定的文件，该文件表示对Revit模型的修订。

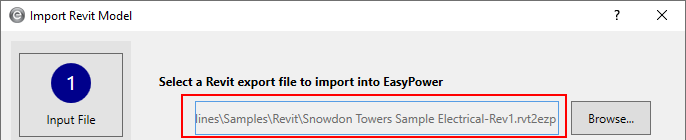

    4. 对话框中显示示例文件。

  4. 在导入Revit模型对话框中，选择输入文件，注意将显示在步骤3中选择的文件。

    5. 导入Revit模型对话框显示将导入的导出文件名称。

  5. 单击单线图目标，然后选择与当前单线图合并.注意，当结果不同时，您可以选择使用Revit或EasyPower值。这只是设置默认值—您仍然可以在实际合并之前进行更改。现在，我们将选择是用Revit值.

    6. 在导入Revit模型对话框中，单线图目标选项卡显示已选择与当前单线图合并选项。使用Revit值选项也显示为选中。

  6. 单击简略查看导入设置，然后单击导入.将显示项目合并对话框。

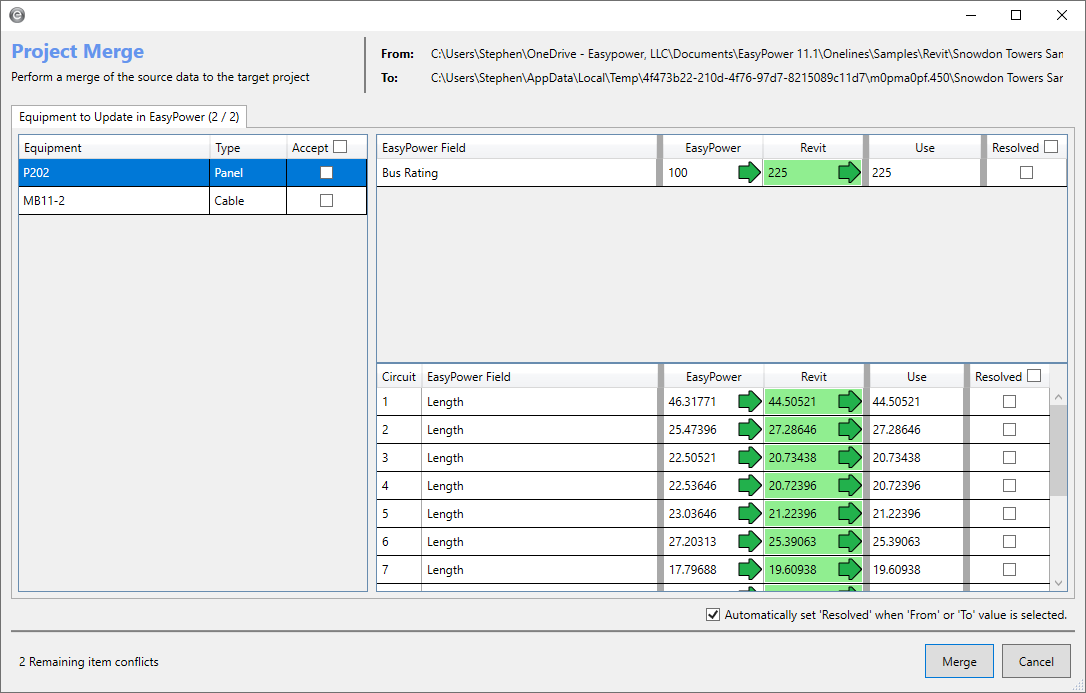

    7. 显示项目合并对话框。EasyPower和Revit值之间存在差异的地方用绿色突出显示。

    注意，对话框顶部可以有多个选项卡用于设备的更新、添加或删除。在本例中，只有一个:要更新的设备EasyPower.当您合并自己的文件时，请确保查看附加选项卡。

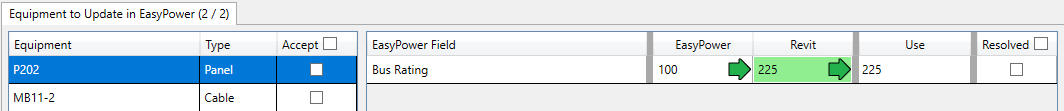

  7. 在要在EasyPower中更新的设备选项卡中，选择第一个设备项目，面板P202。请注意， EasyPower列显示的母线评级为100，但用绿色高亮显示的Revit列显示的是225，而使用列显示的是225（即Revit值）。您可以通过单击它来选择要使用的值。

    8. 对于设备P202，EasyPower的母线额定值显示100，而Revit显示225，Revit值用绿色突出显示。使用列显示235。

    如果您选择了 再解决复选框，它将自动使用您在步骤5中指定的默认值。

    已解决复选框已选中。

  8. 在某些情况下，您可能不想接受所有的合并更改。对于不想合并的任何更改，请确保未选中接受复选框。

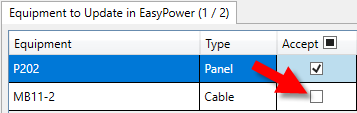

    9. 第二个项目的接受复选框未选中。

    但是，对于本教程，继续接受所有更改。

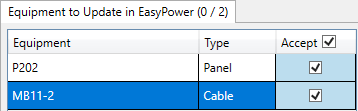

    两个项目的接受复选框都已选中。

  9. 可以继续选择要合并到 EasyPower单线图中。完成后，单击合并，然后单击是.没有单击 接受复选框的任何项都将被合并忽略。当合并完成时，单击完成。程序显示一个报告，告诉您发生了什么变化。

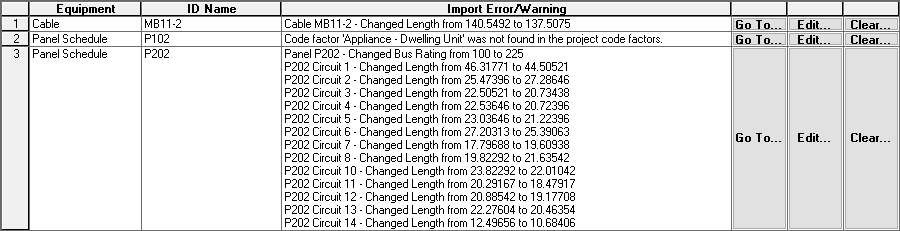

    10. 显示导入错误报告。

在EasyPower执行设计和分析

在根据Revit数据创建EasyPower单线图之后，就可以在单线图上执行设计更改和分析。这包括执行自动设计，执行短路和电弧闪光分析，并计算潮流分析的电压下降。有关这些特性的信息，请参阅附加教程。注意，您可能需要添加额外的组件（如电网电源）和输入额外的数据（如变压器阻抗），以便能够执行分析。

例如，添加一个实用程序，然后对整个系统进行自动设计。确保你可以打开短路焦点和故障母线

导出到Revit

在对EasyPower单线图进行了更改之后，可以将更改导出到一个文件中，然后可以将该文件导入Revit。创建导出文件在EasyPower:

  1. 在数据库编辑焦点中，单击文件 > 导出 > 导出到 Revit® Integrator。
  2. 在配置Revit导出对话框中，选择要导出的项。然后，单击确认。

    3. 注释: 只有在进行潮流分析并执行电压降计算时，才可以使用潮流电压降。

    显示配置Revit导出对话框。

  3. 程序询问一个文件名和位置.您可以使用任何喜欢的名称，但是文件必须有一个.ezp2rvt 扩展名。为了避免与其他文件发生冲突，让我们将文件放在桌面上.。指定文件名和位置，然后单击保存 。

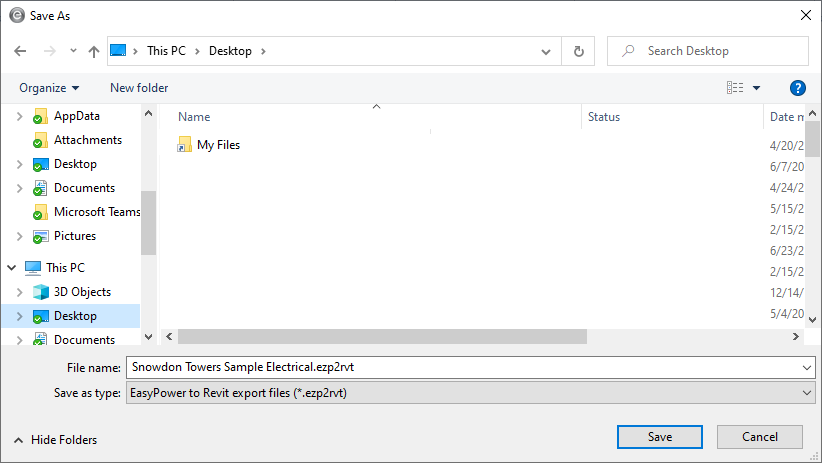

    4. 另存为对话框显示导出文件将保存到Windows桌面。

导入到Revit

现在，您可以将在EasyPower中创建的文件导入Revit。注意，您可以配置是否导入了信息，还可以通过在导入之前单击配置导入按钮来控制使用哪些参数。对于本例，我们将使用缺省选择。

在插件选项卡中，配置导入按钮突出显示。

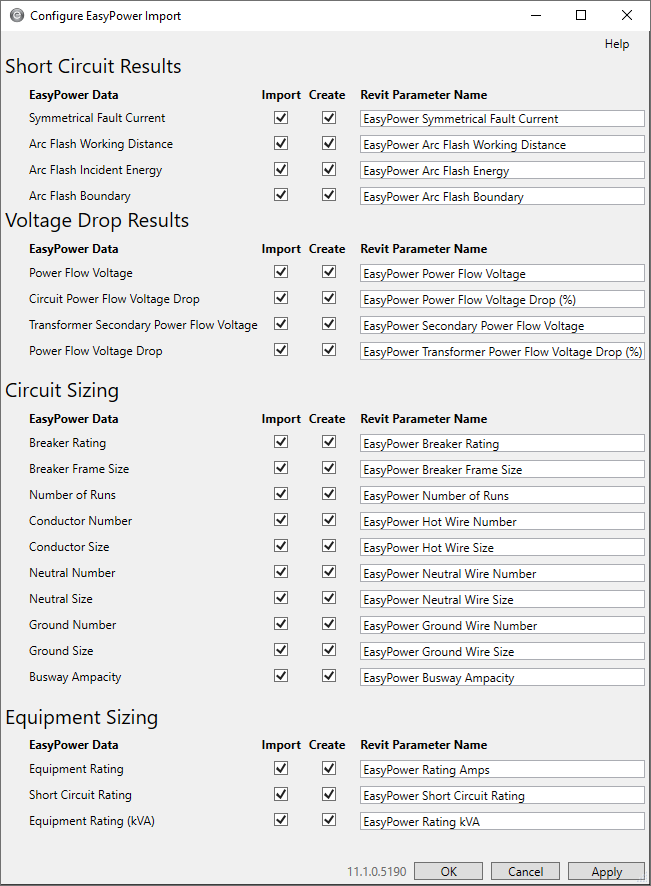

显示配置EasyPower导入对话框。

要导入文件：

  1. 在Revit,从这个 Add-Ins选项卡,单击 导入.

    2. 在插件选项卡中，导入按钮突出显示。

  2. 选择你在上一步创建的文件，并选择打开。

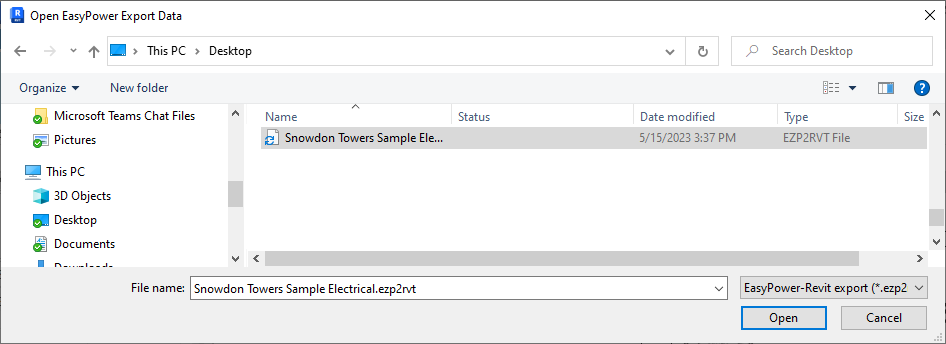

    3. 在打开EasyPower导出数据对话框中，已选择导入文件。

  3. 选择图纸上的配电盘，然后查看左侧的属性窗格。请注意电气标题下的所有EasyPower值。(您的信息可能会与显示的不同，这取决于您在EasyPower中更改了什么。)

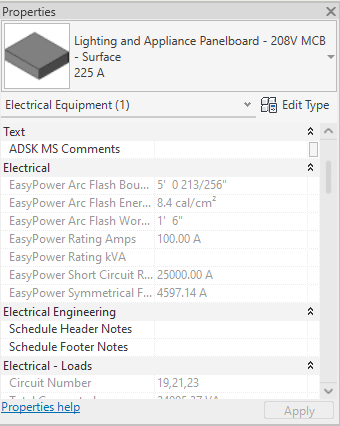

    4. 在Revit中的属性窗格中，电气部分显示EasyPower导入信息。

将DXF文件链接到Revit

EasyPower 可以创建DXF文件，你可以链接到你的Revit项目。我们创建了一个示例DXF文件来演示这个特性。

  1. 在Revit中，从 视图菜单中，单击 绘图视图.

    绘图视图按钮在视图选项卡中突出显示。

  2. 键入图形名称并设置比例值，单击 确定即可。

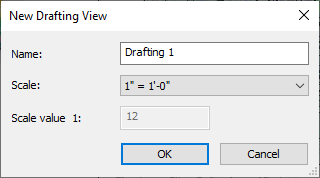

    在新建绘图视图对话框中，在名称框中输入Drafting 1名称。

  3. 在插入菜单上，单击链接CAD。

    链接CAD按钮在插入菜单中突出显示。

  4. 我们已经创建了一个绘图文件供您在示例中使用。在链接CAD格式对话框中，浏览到位于：C:\Users\{username}\Documents\EasyPower 25.0\Onelines\Samples\Revit的Revit样例文件夹，将文件类型更改为DXF Files (*.dxf)，选择Snowdon Towers Sample Electrical.dxf文件，然后点击打开。

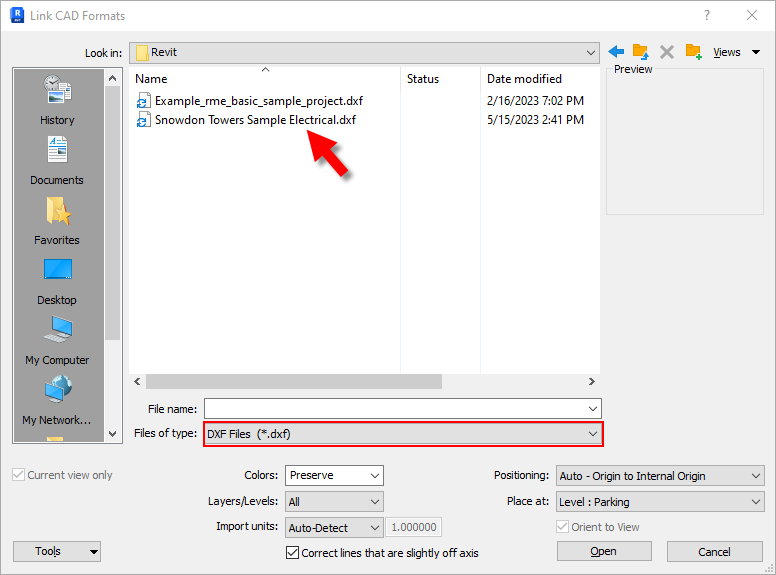

    在链接CAD格式对话框中，文件类型列表设置为DXF文件以筛选可用文件列表。

  5. 单线图显示在Revit中。您可以放大查看单线图细节。

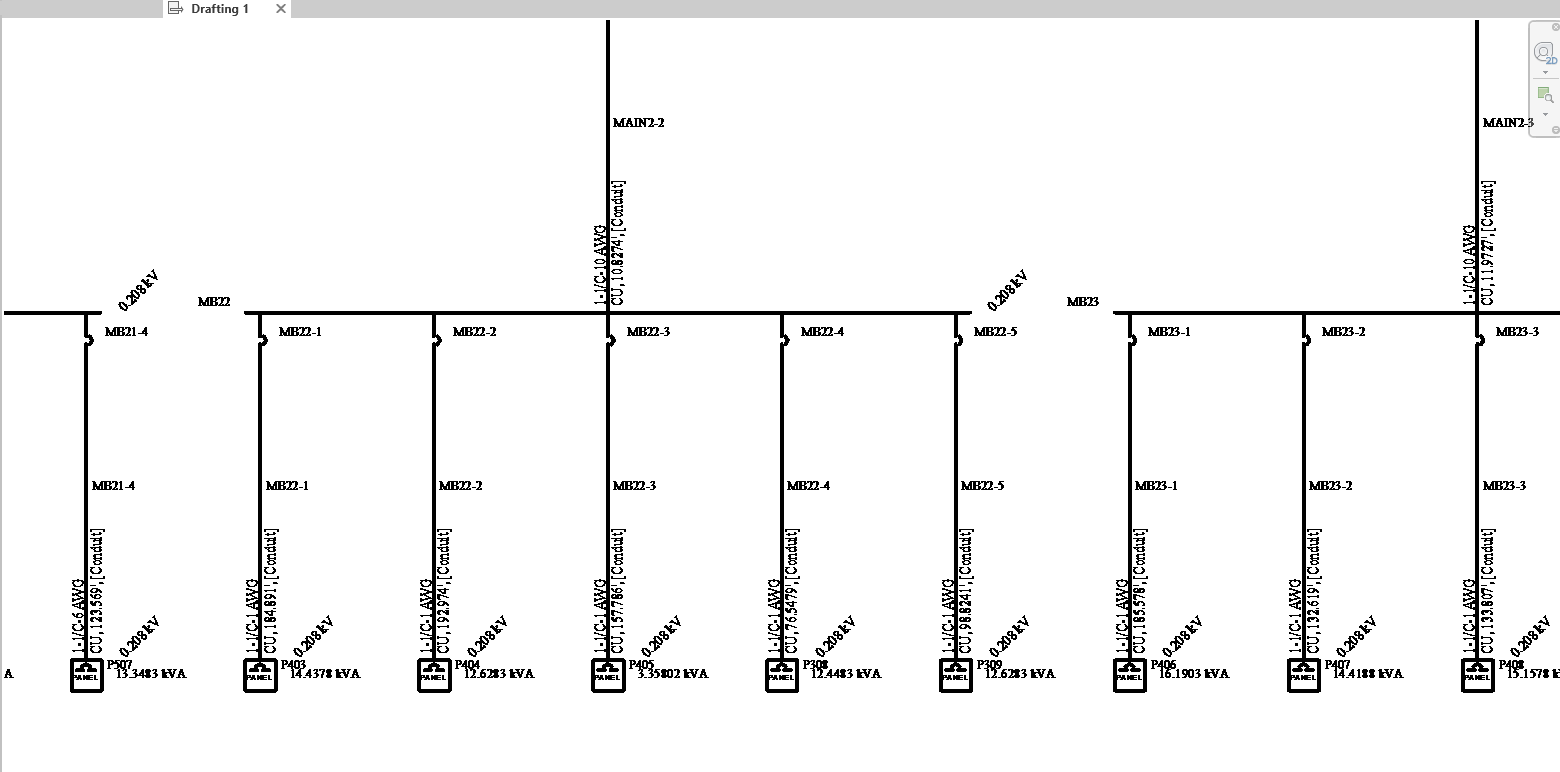

    显示在Revit中创建的单线图。

结论

这是一个简要概述的Revit集成器。EasyPowerEasyPower帮助主题更深入地涵盖了这些特性和其他特性。要打开 帮助，请单击EasyPower窗口右上角的“帮助”或按F1。
