Simule um Cálculo de Curto-Circuito
Abra o módulo de Curto-Circuito e Aplique uma Falta em uma Barra
Abra o módulo de curto-circuito clicando em
Curto-Circuito na guia Pagina Inicial.
Aplique uma falta na barra inferior direita dando duplo-clique sobre ela. Você poderá ver os seguintes resultados:

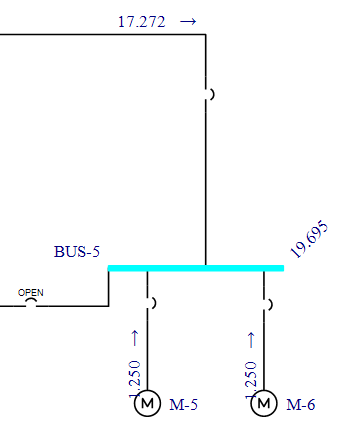

Figura 1: Simulando Cálculos de Curto-Circuito
Observe que necessitamos fazer pequenas mudanças no unifilar para visualizar os resultados.
Ajustando o Unifilar para a Legibilidade dos Resultados
Arraste cada motor para baixo para fazer uma pequena mudança no unifilar para visualizar os resultados.

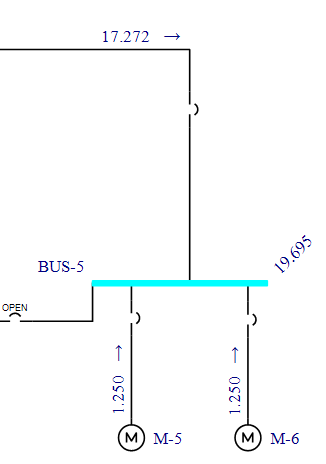

Figura 2: Legibilidade do Texto Após o Ajuste do Unifilar.
Após o ajuste do unifilar você pode salvar a atualização do novo arranjo com o comando Salvar mesmo se você ainda estiver no módulo de Curto-Circuito.
Interpretando os Resultados
Observe que a barra sob falta é destacada na cor azul. A unidade do resultado default é em kilo-ampères simétricos. (É possível alterar isso clicando em Ferramentas > Opções de curto-circuito > Resultados no unifilar.) A corrente da barra com falha é 19,490 kA, que é mostrada à direita da barra em um ângulo de 45°. A contribuição do transformador é de 17,066 kA e a contribuição do motor, de 1,250 kA.
Se os resultados não coincidem com esses números, reverifique as caixas de diálogo da base de dados, para cada equipamento, comparando-os com os das caixas de diálogos mostradas neste tutorial. Para fazer isso, você deve primeiro voltar ao módulo de Edição da Base de Dados clicando em
Edição da Base de Dados.
Olhando as Correntes e Tensões Remotas
O EasyPower oferece a capacidade de exibir tensões e correntes remotas (em várias barras, exceto aquela que apresenta a falha).
Enquanto a barra inferior direita ainda está com falha (destacada em azul), clique em
V/I remota na guia Curto-circuito para ver a tensão e corrente remotas de todas as barras remotas.

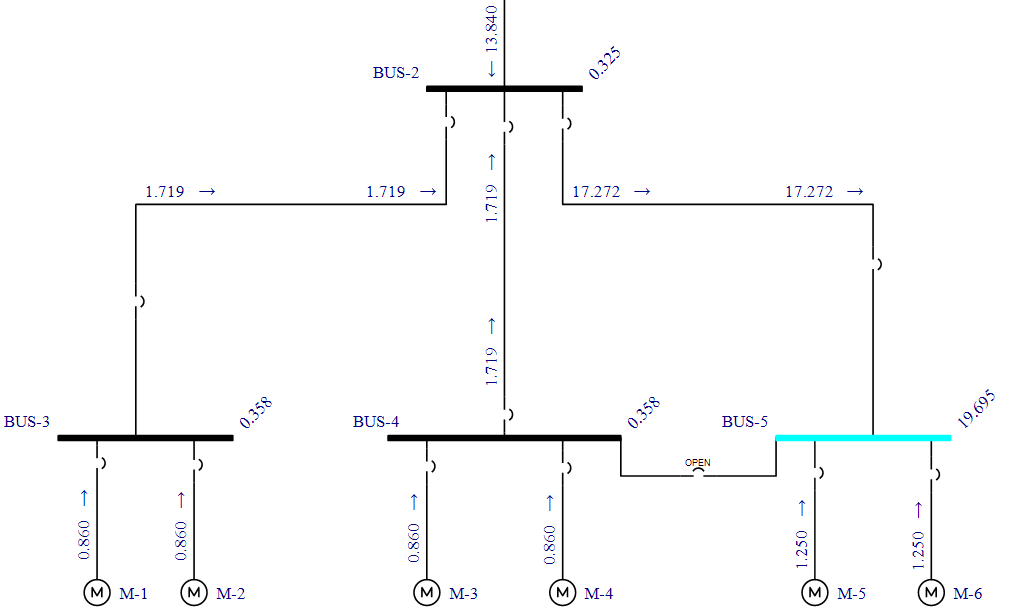

Figura 3: Olhando as Correntes e Tensões Remotas
Como você pode ver, 0,86 kA de cada um dos motores flui para a falha na barra do lado direito. Para as barras remotas, a tensão é mostrada com uma inclinação de quarenta e cinco graus. Nesse caso, o valor é de 0,358 por unidade, ou cerca de 35% do nominal. A tensão pode ser indicada em kV, se for desejado, clicando em Opções de Curto-Circuito > Resultados no Unifilar.
Olhando os Resultados de Interrupção
Clique em

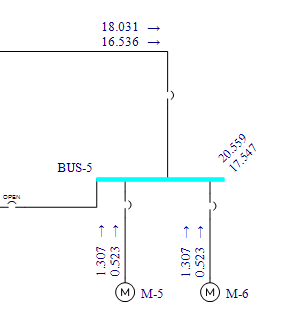

Interrupção na guia Curto-Circuito para ver os resultados de interrupção. Além dos resultados de meio-ciclo, os resultados de interrupção também aparecem.
Figura 4: Visualizando os Resultados de Interrupção
Para visualizar apenas os resultados de interrupção, clique em
Momentâneo e desligue a visualização das correntes momentâneas.
Observe que as contribuições dos motores amortecem conforme a tensão decai e as constantes de tempo do motor aumentam. Isto promove uma indicação clara das correntes necessárias para o ajustes dos relés.

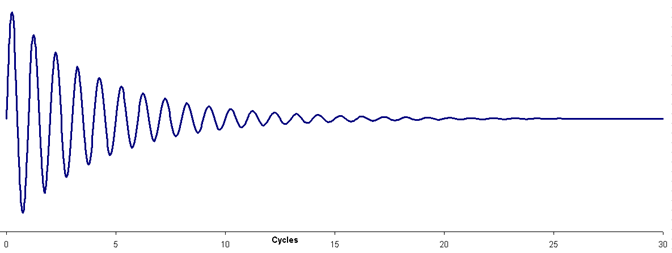

Figura 5: Contribuição de Motores para a Corrente de Curto-Circuito
