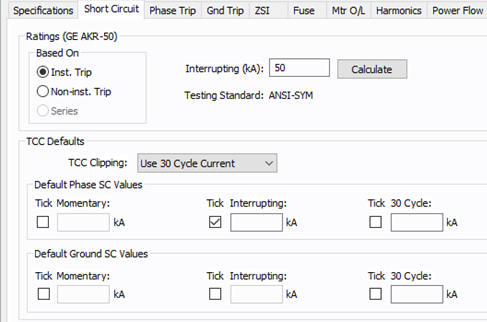

Disjuntor de BT - Guia Curto-circuito

Descrições das opções
Opção	Descrição
Valores Nominais Baseados em	Em muitos casos, o tipo de disparador ou a aplicação do disjuntor determina a corrente de interrupção do disjuntor. Disjuntores abertos (Power Breakers) de baixa tensão mais antigos (anteriores a 1964) com unidades de atuação instantânea tipicamente tem uma capacidade de interrupção mails alta do que o mesmo dispositivo sem unidade de atuação instantânea. O dispositivo de biblioteca disjuntor aberto (LVPCB) permite atuação instantânea e capacidades de atuação de não instantânea. Todos os disjuntores de caixa isolado e caixa moldada são equipados com unidades instantâneas de tripe. O velha aplicaçao de LVPCB (disjuntores abertos) em cascata não e suportada nesta biblioteca. Entretanto, você pode determinar esta capacidade e entrar com o valor diretamente no campo de kA de Interrupção. Entretanto, as normas mais recentes permitem que os disjuntores ICCB e MCCB são especificados aplicações série. Isto promove uma capacidade de interrupção (kA) maior para alguns dispositivos. Os dispositivos de biblioteca ICCB e MCCB permitem especificaçoesde capacidade instantânea e série.
Interrupção (kA)	A capacidade de interrupção do disjuntor (ANSI / IEC)
Calcular	Completa com os valores calculados o campo de capacidade de interrupçao, baseado nos dados introduzidos na biblioteca de dispositivos para o Fabr, Tipo, Estilo e a tensão nominal (kV). (O valor dos kA de interrupção é baseado nos valores nominais do disjuntor multipolar em 480V). Você pode sobrescrever o valor dos kA de interrupção digitando um número diferente neste campo. Este botão também faz com que a Norma de Testes apropriada seja exibida para sua informação. (As Normas de Teste vem diretamente com a biblioteca de dispositivos e não pode ser alterada.) Calculo da especificação série: Quando avocê calcula a capacidade de interrupçao (kA) baseado na Especificação Série, você precisará definir primeiro o Estilo, Tipo e Fabr do disjuntor a montante. Se a biblioteca apresenta dados de especificações série, então os dados são importados da biblioteca. Caso negativo, o valor do ajuste nominal instantâneo cheio é usado.
Norma de Ensaio	A norma para a qual o dispositivo está em conformidade os procedimentos de teste.
Defaults da Coordenograma (TCC)	Os dados introduzidos nesta seção são uados para colocar marcas de valores de corrente representando os valores de curto-circuito na TCC.
Corte das Curvas na TCC	Você pode interceptar a curva tempo corrente (TCC) para o disjuntor num valor específico de corrente em kA para Momentâneo (1/2 cycle), 5-ciclos ou 30-ciclos para ANSI ou Inicial, Interrupção ou Regime Permanente para IEC. Escolher <Nenhum> para evitar o corte das curvas na TCC.
Marcas da corrente de C.C.	Marque apropriadamente as caixas para mostrar as marcações de corrente na Coordenograma (TCC). ANSI: Você pode exibir os valores de curto-circuito momentâneo, interrupção e 30 ciclos. IEC: Você pode exibir os valores de curto-circuito inicial, interrupção e permanente. Se você seleciona para exibir valores de interrupção, você também pode especificar para usar valores globais ou selecionar para um valor específico incluindo 0.020, 0.050, 0.1 ou >0.25. Os valores globais são configurados em Opções de Curto-Circuito na guia Controle sob Configurações IEC 60909. Entre com os valores correspondentes de curto-circuito em kA em seus respectivos campos editáveis para curto-circuito de fase e de terra.
Valores de CC de Fase Default	O valor em kA, introduzido nestes campos podem ser exibidos para as correntes de fase na plotagem da Coordenograma (TCC).
Valores de CC à terra Default	Os valores introduzidos em kA nestes campos pordem ser exibidos para as correntes de terra na plotagem Coordenograma (TCC). A seçao de curto-circuito de terra é aplicada apenas para os disparadores de estado sólido com unidades de falta à terra.

Valores Nominais Baseados em

Em muitos casos, o tipo de disparador ou a aplicação do disjuntor determina a corrente de interrupção do disjuntor. Disjuntores abertos (Power Breakers) de baixa tensão mais antigos (anteriores a 1964) com unidades de atuação instantânea tipicamente tem uma capacidade de interrupção mails alta do que o mesmo dispositivo sem unidade de atuação instantânea. O dispositivo de biblioteca disjuntor aberto (LVPCB) permite atuação instantânea e capacidades de atuação de não instantânea. Todos os disjuntores de caixa isolado e caixa moldada são equipados com unidades instantâneas de tripe. O velha aplicaçao de LVPCB (disjuntores abertos) em cascata não e suportada nesta biblioteca. Entretanto, você pode determinar esta capacidade e entrar com o valor diretamente no campo de kA de Interrupção.

Entretanto, as normas mais recentes permitem que os disjuntores ICCB e MCCB são especificados aplicações série. Isto promove uma capacidade de interrupção (kA) maior para alguns dispositivos. Os dispositivos de biblioteca ICCB e MCCB permitem especificaçoesde capacidade instantânea e série.

Interrupção (kA)

A capacidade de interrupção do disjuntor (ANSI / IEC)

Calcular

Completa com os valores calculados o campo de capacidade de interrupçao, baseado nos dados introduzidos na biblioteca de dispositivos para o Fabr, Tipo, Estilo e a tensão nominal (kV). (O valor dos kA de interrupção é baseado nos valores nominais do disjuntor multipolar em 480V). Você pode sobrescrever o valor dos kA de interrupção digitando um número diferente neste campo. Este botão também faz com que a Norma de Testes apropriada seja exibida para sua informação. (As Normas de Teste vem diretamente com a biblioteca de dispositivos e não pode ser alterada.)

Calculo da especificação série: Quando avocê calcula a capacidade de interrupçao (kA) baseado na Especificação Série, você precisará definir primeiro o Estilo, Tipo e Fabr do disjuntor a montante. Se a biblioteca apresenta dados de especificações série, então os dados são importados da biblioteca. Caso negativo, o valor do ajuste nominal instantâneo cheio é usado.

Norma de Ensaio

A norma para a qual o dispositivo está em conformidade os procedimentos de teste.

Defaults da Coordenograma (TCC)

Os dados introduzidos nesta seção são uados para colocar marcas de valores de corrente representando os valores de curto-circuito na TCC.

Corte das Curvas na TCC

Você pode interceptar a curva tempo corrente (TCC) para o disjuntor num valor específico de corrente em kA para Momentâneo (1/2 cycle), 5-ciclos ou 30-ciclos para ANSI ou Inicial, Interrupção ou Regime Permanente para IEC. Escolher <Nenhum> para evitar o corte das curvas na TCC.

Marcas da corrente de C.C.

Marque apropriadamente as caixas para mostrar as marcações de corrente na Coordenograma (TCC).

ANSI: Você pode exibir os valores de curto-circuito momentâneo, interrupção e 30 ciclos.

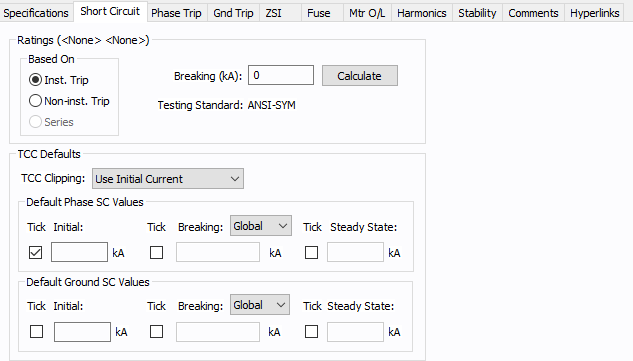

IEC: Você pode exibir os valores de curto-circuito inicial, interrupção e permanente. Se você seleciona para exibir valores de interrupção, você também pode especificar para usar valores globais ou selecionar para um valor específico incluindo 0.020, 0.050, 0.1 ou >0.25. Os valores globais são configurados em Opções de Curto-Circuito na guia Controle sob Configurações IEC 60909.

Entre com os valores correspondentes de curto-circuito em kA em seus respectivos campos editáveis para curto-circuito de fase e de terra.

Valores de CC de Fase Default

O valor em kA, introduzido nestes campos podem ser exibidos para as correntes de fase na plotagem da Coordenograma (TCC).

Valores de CC à terra Default

Os valores introduzidos em kA nestes campos pordem ser exibidos para as correntes de terra na plotagem Coordenograma (TCC). A seçao de curto-circuito de terra é aplicada apenas para os disparadores de estado sólido com unidades de falta à terra.
