Transformador de três enrolamentos - Guia CAT (Comutação automática sob carga)

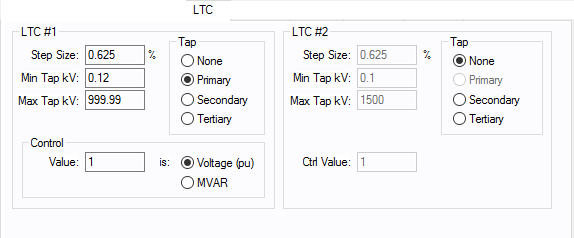

Figura 1: Guia CAT da caixa de diálogo Dados do transformador de três enrolamentos

Descrições das opções
Opção Descrição

Tamanho do Passo

O tamanho default é 0.625 mas você pode digitar o valor percentual de tamanho de passo que você quiser aqui e na caixa de diálogo temporário do transformador de três enrolamentos no módulo de fluxo de potência.

Tape Min (kV)

Tape mínimo em kV é usado para determinar o limite inferior para o qual o tape pode ser ajustado durante um estudo fluxo de potência. Este valor deve ser o menor tape do transformador para se obter resultados válidos. O default de 0.12 kV não e real e deve ser alterado para um valor real se CAT está sendo usado.

Tape Máx (kV)

Tape máximo em kV, que é usado para determinar o limite superior que o tape pode ser ajustado durante um estudo de fluxo de potência. Este valor deve ser o maior tape do transformador para se obter resultados válidos. O valor default de 1500 kV não real e deve ser alterado para valores reais, se o CAT é usado.

Tape

Os Comutadores Automáticos de Tape (CAT) podem ser definidos em ou ou dois enrolamentos de transformador de três enrolamentos. Qualquer combinação de primário, secundário ou terciário é permitida, desde que eles não sejam especificados no mesmo enrolamento. Também, se um CAT é usado, ele deve ser o CAT #1. Se o transformador não tem CAT, selecione Nenhum para os tapes fixos padrões. Tapes fixos fora do nominal pode ser introduzidos no campo Tape (kV) do diálogo principal.

Valor  de Controle (Valor Ctrl)

Valor de controle, que é determinado pelo campo Tipo de Controle.

  • Tensão: O valor da tensão de controledeveser introduzido em por unidade. A faixa típica estaria entre 0.975 a 1.01 por unidade, sendo 1.0 pu o ponto de partida.
  • MVAr: O valor deve ser introduzido preferencialmente em valores reais de MVAr ao invés de serem ajustados em por unidade. Para determinar que faixa de MVAr é adequada para um dado tamanho de transformador, determine o fluxo de MVAr sem usar CAT (LTC) e a seguir multiplique por um valor na faixa de .975 a 1.01 para um ponto de partida aproximado. O controle de CAT (LTC) tem uma capacidade muito mais limitada do que o controle de um grande gerador.

Tipo de Controle

Determina como o modelo do CAT é usado.

  • Tensão: O CAT tenta controlar a tensão da barra no mesmo lado do CAT. Por exemplo, se os CAT são habilitados no secundário e no terciário, as tensões são controladas nestas barras. Isto funciona bem se os lados secundário e o terciário são barras de carga como comumente ocorre nestes transformadores. Entretanto, se o lado primário é escolhido para o CAT e os lados secundário e terciário são barras de carga, o lado primário (lado da fonte) não pode controlar a tensão da barra de carga. Para este tipo de sistema padrão, os tapes fixos funcionam bem.
  • MVAr: O CAT tenta controlar o fluxo de MVAr no transformador para um dado valor.
