Tutorial - Coordenação dos dispositivos de proteção (IEC)

Este tutorial vai guiá-lo por vários dos principais recursos do programa de coordenação PowerProtector™ do EasyPower.

Módulo de Seletividade

Para executar um estudo de seletividade, você deve estar no módulo de Coordenação.

1. A partir do menu Arquivo, clique em Abrir Arquivo.

Dica: Se você está visualizando a Página de Abertura, você pode clicar em Abrir Unifilar.

2. Abra o arquivo Protection-IEC.dez no seu diretório Exemplos directory.
3. Clique em Maximizar na janela do unifilar, se necessário, para que a janela da sessão fique preenchida com o unifilar.
4. Clique em Coordenação para abrir o módulo de Coordenação.

Abrindo uma Coordenograma (TCC)

1. Clique em Abrir Coordenograma (TCC).
2. Na caixa de diálogo Abra Coordenograma (TCC), escolha TCC-1 e clique em Abra para abrir a Coordenograma (TCC).

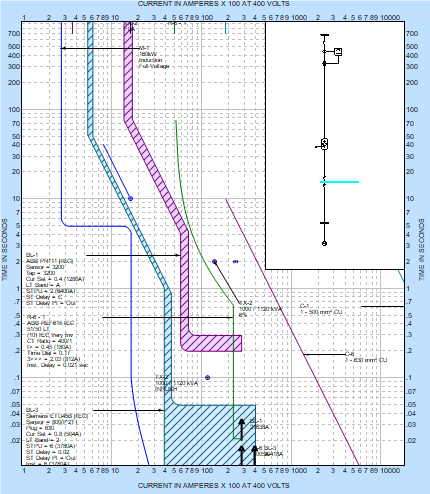

Figura 1: Nova Coordenograma (TCC)

Coordenação dinâmica de curvas

A janela de coordenograma do EasyPower suporta o arrastamento dinâmico de todas as curvas do dispositivo de proteção. Isto promove uma interface simples e fácil de alterar o ajuste de um dispositivo.

Passe o mouse sobre o Relé R-6 na Coordenograma (TCC) até que uma seta de duas pontas apareça, e então arraste a curva para cima e para baixo. O dial de tempo do relé muda dinamicamente. Na caixa de ferramenta estará indicado o última ajuste do dial de tempo.

Nota: O ajuste do relé também pode ser alterado através da caixa de diálogo clicando-se duas vezes sobre o relé.

Unifilares das Coordenograma (TCC)

Existem dois unifilares na janela da Coordenograma (TCC): um localizado dentro da Coordenograma (TCC) e outro localizado à esquerda da Coordenograma (TCC). (Neste tutorial nós referimos a eles como "unifilar de dentro" e "unifilar à esquerda".)

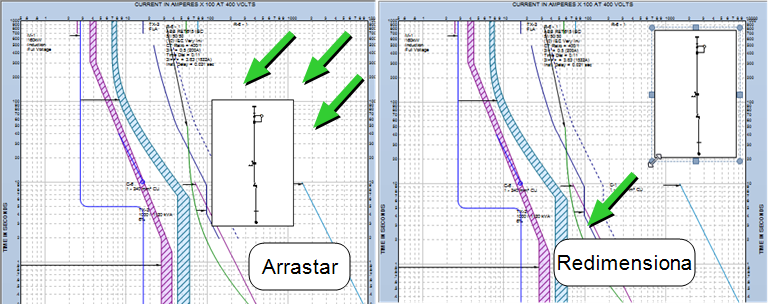

O unifilar de dentro sempre mostra uma vista global do unifilar da esquerda. Isto promove uma visualização de tela WYSIWYG (O que você vê é o que você tem) da Coordenograma (TCC) impressa. A caixa que contém o unifilar de dentro pode ser movida e redimensionada como mostrado na figura abaixo.

No unifilar esquerdo, os equipamentos podem ser movidos, arrastados ou modificados usando a interface comum típica a todos os unifilares do EasyPower. O unifilar de dentro é apenas uma imagem do unifilar da esquerda.

Nota: As movimentações e arrastamentos realizados no unifilar da esquerda da Coordenograma (TCC) não afetam o unifilar mestre criado no módulo de Edição da Base de Dados.

Integração do Curto-Circuito na Coordenograma (TCC)

A janela de coordenograma é integrada diretamente com a análise de curto-circuito do EasyPower. As correntes de falta são apresentadas nos unifilares das Coordenograma (TCC) da mesma maneira que no unifilar mestre. Adicionalmente, essas correntes de curto-circuito calculadas cortam automaticamente as curvas da Coordenograma (TCC) quando isto for especificado nas Opções de Coordenograma (TCC).

1. No unifilar da esquerda, dê duplo-clique sobre SWG-4.

   As correntes de curto-circuito na barra e as contribuições são apresentadas para uma falta em SWG-4. Além disso, as correntes marcadas na Coordenograma (TCC) e as correntes vistas por cada dispositivo se ajustam automaticamente com base nos valores calculados.




   Figura 4: Corte na Curva do Relé para a Corrente Remota

2. Dê duplo-clique na curva do relé verde. Uma caixa de diálogo Dados Temporários do Relé aparece. Configure o campo Corrente de Corte na TCC para Usar a Corrente de Regime Permanente (veja figura abaixo). Clique em OK.




   Figura 5: Modificação da Posição da Corrente de Corte da Coordenograma (TCC) no Diálogo dos Dados Temporários do Relé

   A curva do relé agora corta na corrente de falta de regime permanente ao invés de cortar na corrente inicial. Isso promove o aumento da flexibilidade e precisão ao determinar os ajustes de coordenação apropriados para o relé.

   Nota: Você pode querer experimentar alterar alguns dos outros ajustes na caixa de diálogo Dados Temporários do Relé. Por exemplo, digitando nomes a novas Identificação de Funções adiciona-se curvas de funções múltiplas ao relé. Na guia Ajustes, os ajustes Instantâneo e de Dial de Tempo do relé são modificados. Na guia Aparência, você pode mudar a cor e o estilo da curva.

3. Na Coordenograma (TCC), clique em Barra(s) em Falta. As correntes máximas de falta para cada barra são mostradas.

Observe que os valores de correntes marcados e os pontos de corte também se alteram na Coordenograma (TCC).

4. Clique em Opções de Coordenograma (TCC). Na caixa de diálogo Opções de Seletividade, na guia Controle de Curto-Circuito, escolha Especificado pelo Usuário, e então clique em OK.

As marcas de corrente e os pontos de corte das curvas na Coordenograma (TCC) são atualizadas baseadas nas correntes especificadas pelo usuário na caixa de diálogo de cada dispositivo de proteção. Por exemplo, dê duplo-clique na curva de tripe de estado sólido azul, escolha a guia Curto-Circuito, e observe os 22 kA introduzidos pelos usuário.

Imprimindo a Coordenograma (TCC)

Caixas de Diálogo da Coordenograma (TCC)

Para alterar os ajustes de um dispositivo de proteção dê um duplo-clique sobre qualquer curva na Coordenograma (TCC) ou no dispositivo do unifilar. Isto abre uma caixa de diálogo que permite você alterar os ajustes do dispositivo e as características da curva.

Nota: A lista completa de parâmetros de cabo, transformador e motor estão disponíveis no módulo de Edição da Base de Dados. Se você quiser visualizar isso enquanto estiver na Coordenograma (TCC), dê um clique com o botão direito do mouse sobre a curva e escolha Informações da Base de Dados.

Criando e Armazenando Coordenogramas (TCCs)

As Coordenograma (TCC) são criadas selecionando-se os equipamento e clicando um botão.

1. A partir do botão Janela, selecione Protection-IEC.dez. Isto reativa a janela do unifilar principal.
2. Selecione um grupo de itens arrastando uma caixa ao redor dos mesmos ou mantendo a tecla SHIFT pressionada enquanto clica-se em cada item individualmente e a seguir clica-se em Plote a Coordenograma (TCC). Uma nova janela de Coordenograma (TCC) aparece.

Nota: Você pode arrastar as caixas de texto para outros locais para melhorar a leitura.

3. Dando-se duplo-clique sobre qualquer item na Coordenograma (TCC), abre-se a caixa de diálogo temporária relativa àquele item. Desta maneira, você pode modificar curvas, notas, as informações do rodapé e outras opções conforme necessário, na Coordenograma (TCC).
4. Após completar as customizações na Coordenograma (TCC), clique em Armazene a Coordenograma (TCC) como. Digite um nome para a Coordenograma (TCC) e então clique em OK.

Conclusões

Essa foi uma breve visão geral do programa de coordenação PowerProtector™ do EasyPower. Você poderia experimentar com outras curvas tempo-corrente na Coordenogramas (TCCs) armazenadas no arquivo Protection-IEC.dez. Outras particularidades do PowerProtector™ que não foram discutidas ao longo deste tutorial também estão disponíveis. Algumas delas são listadas a seguir:

• Biblioteca de curvas de coordenograma do EasyPower definida completamente pelo usuário.

  Nota: A biblioteca padrão do EasyPower já tem uma linha completa de curvas de coordenograma, mas existe uma interface fácil para a entrada de curva, se necessário.

• Relés mais elaborados e gráficos com TCs, incluindo relés diferenciais, TCs Ground Sensors, etc.
• Relés multi-função que plotam múltiplas curvas.
• Pleno suporte para curvas de dispositivos de proteção tais como disjuntores com relés SST, não SST e termomagnéticos, relés e fusíveis. O programa também suporta curvas de partida de motores bem como as curvas de dano de cabos e transformadores.
• Indicador de diferença de tempo entre curvas na Coordenograma (TCC).

Os tópicos da Ajuda do EasyPower tratam desse e de outros recursos de forma mais aprofundada. Para abrir a Ajuda, clique em Ajuda no canto superior direito da janela do EasyPower ou pressione F1.

Informações Adicionais

• Tutoriais do EasyPower®
