Capacidade de Interrupção do Fusível (kA)
|
Capacidade de interrupção nominal (ANSI) da chave fusível.
|
|
Capacidade de Interrupção (kA)
|
Capacidade de interrupção nominal (IEC) da chave fusível.
|
|
X/R de Teste
|
Relação X/R do circuito de teste. As relações X/R de teste da Norma ANSI podem ser diferentes para o mesmo fusível dependendo do nível de tensão que o fusível é aplicado.
|
|
Norma de Ensaio
|
Isto vem juntamente com a biblioteca de dispositivos e não pode ser alterada.
|
|
Calcular
|
Preenche com os valores calculados os campos de X/R de Teste e Capacidade de Interrupção do Fusível, baseado nos dados introduzidos na biblioteca de dispositivos para o Fabr, Tipo, Estilo, e Tensão base (kV). Você pode alterar estes valores calculados digitando um número diferente. Este botão tambem faz com que os Padrões de Teste apropriados sejam mostrados nas suas informações.
Nota: A corrente de curto-circuito nominal dos fusíveis de baixa tensão não deve exibir valores da biblioteca de dispositivos se a tensão aplicada ultrapassar a tensão nominal do fusível.
|
|
Defaults da Coordenograma (TCC)
Os dados introduzidos nesta seção são uados para colocar marcas de valores de corrente representando os valores de curto-circuito na TCC.
|
|
Corte das Curvas na TCC
|
Você pode interromper a curva tempo x corrente de um dispositivo num dado valor de corrente especificado em kA. Escolher <Nenhum> para evitar o corte das curvas na TCC.
- Para a norma ANSI, escolha Momentânea (1/2 ciclo), 5-ciclos ou 30-ciclos.
- Para a norma IEC, escolha Inicial, Interrupção, ou Estado sólido.
|
|
Marcas da corrente de C.C.
|
Marque as caixas de seleção adequadas para exibir as marcações de corrente na Coordenograma (TCC).

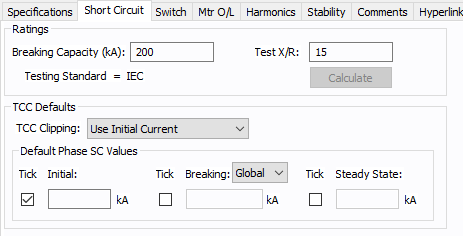

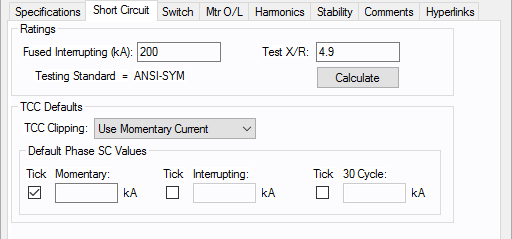

- Para a norma ANSI, você pode exibir os valores de curto-circuito Momentâneo, Interrupção e 30 ciclos. Introduza os valores correspondente das correntes de curto-circuito em quilo-Ampères nos respectivos campos para curto-circuito de fase.
- Para a norma IEC, escolha Inicial, Interrupção ou Estado sólido. Se você escolher Interrupção você pode escolher para qual instante. As opções são Global, 0.02, 0.05, 0.1 ou > 0.25. Global é derivado a partir de Opções de Curto-Circuito na guia Controle.
|
|
Valores de CC de Fase Default
|
Os valores de curto-circuito introduzidos em kA nestes campos podem ser exibidos nas Coordenograma (TCC) de fase. |
