Processos da Seletividade Automatizada
Ao utilizar a coordenação automática para coordenar todo o seu sistema, é melhor começar nos dispositivos a jusante e depois prosseguir com os a montante, de modo que todos os dispositivos dependentes sejam coordenados adequadamente. Usando este processo, você não precisará coordenar novamente um dispositivo que já foi coordenado. A figura abaixo mostra um método típico com os passos para a coordenação automática. Três grupos de equipamentos são exibidos para coordenar. Comece coordenando automaticamente os equipamentos dentro do círculo no canto inferior esquerdo do unifilar. Dê um lida geral no Relatório de coordenação automática e verifique se todas as configurações dos dispositivos de proteção estão coordenadas e atendem às normas. Repita este processo para o grupo de equipamentos do canto inferior direito do unifilar. Neste ponto, a parte inferior do unifilar está coordenada adequadamente. Agora coordene automaticamente o relé no círculo no topo do unifilar, uma vez que todos os dispositivos de proteção estão coordenados adequadamente. Leia novamente o Relatório de coordenação automática e observe os comentários.

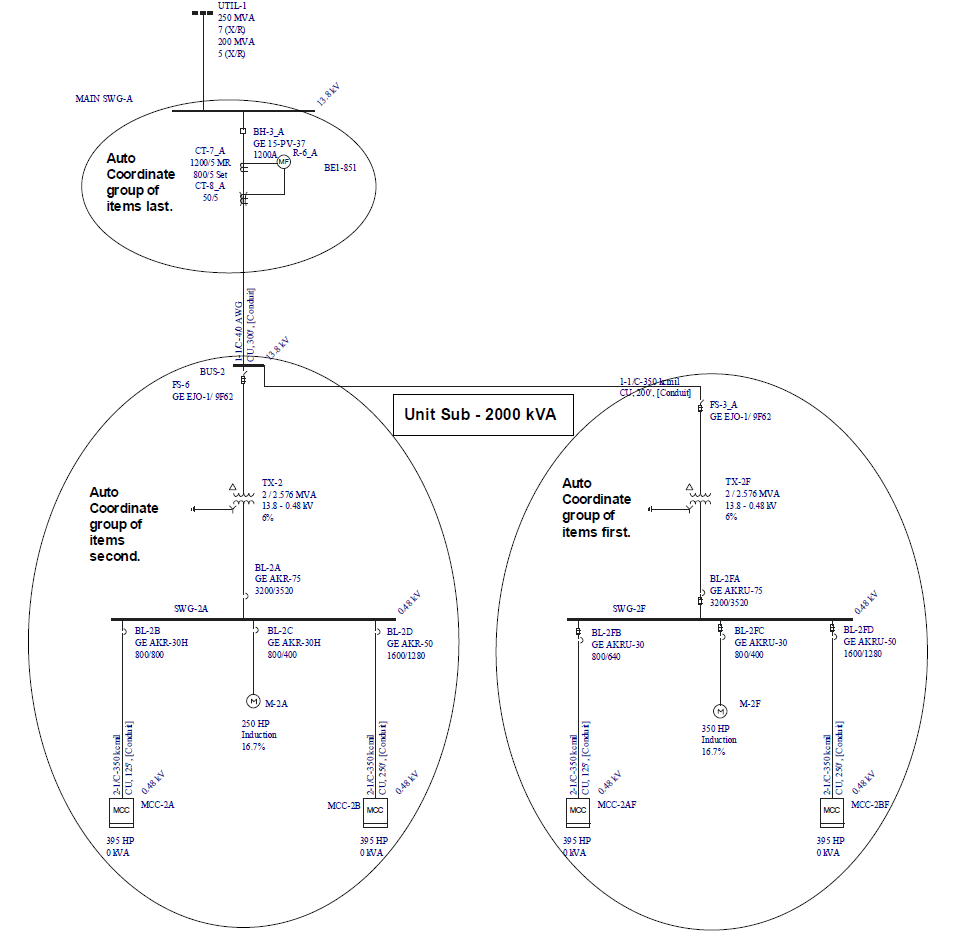

Figura 1: Ordem da Seletividad e Automatizada
