Configuração da tensão nominal do sistema
A tensão fase-neutro de sistemas de distribuição trifásicos é igual à tensão de base dividida por √3. Essa tabela nas Opções da guia Sistema pode ser usada para ajustar a tensão de tape monofásico para um valor nominal. Se a tensão de base do equipamento trifásico não for identificada nessa tabela, a tensão de tape fase-neutro do equipamento monofásico usará como padrão a tensão de base dividida por √3. É fornecida uma configuração adicional para permitir tolerância de incompatibilidade de tensão ao conectar equipamentos monofásicos a sistemas trifásicos.

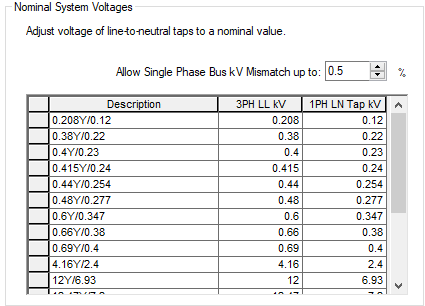

Figura 1: Tabela de tensão nominal do sistema
Nota: Se você insere uma tensão fase-fase no unifilar que não é especificada na tabela, o EasyPower calcula a tensão fase-neutro usando a diferença de √3. De modo semelhante, se você insere uma tensão fase-neutro no unifilar que não é especificada na tabela, o EasyPower calcula a tensão fase-fase usando a diferença de √3.
