Plotar Curva do Relé de Sobrecarga do Motor
|

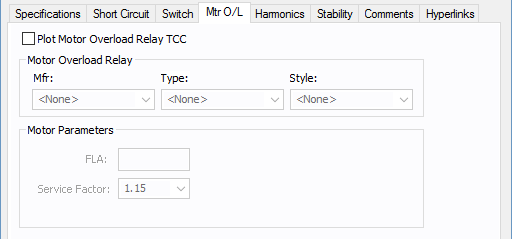

Para plotar uma Coordenograma (TCC) de relé de sobrecarga de um motor com a chave fusível na Coordenograma (TCC), marque esta caixa de seleção. Se você não marcar esta caixa de seleção, então nenhuma TCC será plotada para o relé de sobrecarga do motor.
|
|
Relé de Sobrecarga do Motor
|
Especifique o relé de sobrecarga associado com o disjuntor para o motor a ser protegido.
- Fabr: Provê uma lista de relés de sobrecarga de motor disponíveis na biblioteca de dispositivos. Se o modelo desejado não está listado, você poderá adicioná-lo à biblioteca.
- Tipo: Provê uma listde tipos de relés de sobrecarga de motores a partir do fabricante escolhido acima. Um tipo deveria incluir um grupo de modelos ou marcas com funções similares. Tipos de equipamentos disponíveis do fabricante selecionado. Se o tipo desejado não está listado, você poderá adicioná-lo à biblioteca.
- Estilo: Provê uma lista de estilos de relés de sobrecarga de motores disponíveis a partir do tipo escolhido acima. Os estilos são essencialmente modelos. Se o modelo desejado não está listado, você poderá adicioná-lo à biblioteca.
|
|
Parâmetros do motor
|
Detemina o nível de pickup para o relé de sobrecarga do motor.
Corrente Nominal (In): A corrente nominal especificada para o motor ou para o relé.
Fator de Serviço: Fator de sobrecarga sobre a corrente nominal. Este fator não aumenta a potencia, mas simplesmente aumenta o nível de pickup. Você pode entrar com qualquer valor entre 1.0 e 1.25.
|
