CCM - Guia Curto-circuito
Figura 1: Guia Curto-circuito (EUA)

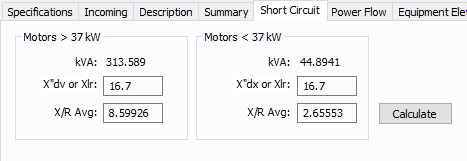

Figura 2: Guia Curto-circuito (métrico)
| Opção | Descrição |
|---|---|
|
kVA >50Hp kVA >37kW |
kVA toal de motores que são maiores do que 50Hp (Unidade U.S.) ou 37kW (Unidade Métrica). |
|
X"d ou Xrb |
É configurado como valor default para >50Hp (Unidade U.S.) ou 37kW (Unidade Métrica). Você pode entrar com o seu próprio valor e aplicá-lo a todos os motores maiores do que 50Hp ou 37kW. |
|
X/R Méd |
Calcular preenche este campo usando valores da planilha. Você pode entrar com o seu próprio valor de X/R médio. |
|
KVA <50Hp kVA >37kW |
kVA total de motores que são menores do que 50 Hp (Unidade U.S.) ou 37 kW (Unidade Métrica) |
|
X"dx ou Xlr |
É configurado no valor default para <50Hp (Unidade U.S.) ou 37 kW (Unidade Métrica), mas você pode alterar isso. Você pode entrar o seu próprio valor e aplicá-lo a todos os motores menores do que 50Hp ou 37kW. |
|
X/R Méd |
Calcula preenche este campo usando valores da planilha. Você pode entrar com o seu próprio valor de X/R médio. |
|
Calcular |
Clique para calcular os X/R médios para motores maiores do que e menores do que 50Hp (Unidade U.S.) ou 37kW (Unidade Métrica) |
