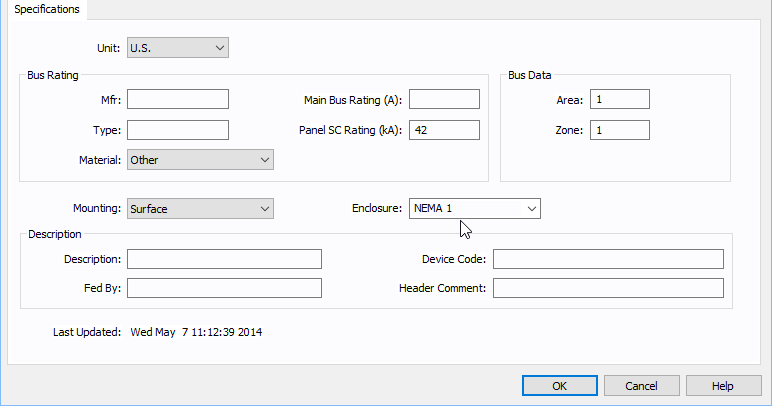

Painel - guia Especificações

Escolha U.S., Métrica ou  CSA.

Caracteristicas Nominais da Barra

Todos esses campos são definidos pelo usuário.

Use este campo de texto para descrever o fabricante do painel.

Utilizar este campo de texto para descrever o modelo do fabricante do painel.

Selecione o material para o painel, a partir de alumínio, cobre ou outro.

A corrente nominal da barra usada nos cálculos de suportabilidade quanto ao curto-circuito pelo módulo SmartDuty™.

Os números de área são usados para definir diferentes áreas específicas do sistema elétrico. Essas áreas podem então ser usadas para a criação específica de relatórios no formato texto para estudos representando um susbsistema do sistema total. Por exemplo, as áreas típicas de uma plant de papel típica pode ter uma casa de força (Área 1), caustificação (Área 2), celulose (Área 3) e máquina de papel (Área4). Os números de áreas devem ser inteiros positivos entre 1 e 999.

Um número de zona é simplesmente uma sub-área. Isto permite você gerar relatórios mais específicos. Você poderia querer definir a área de moagem da polpa como Área 3 e os equipamentos elétricos dos digestores como Zona 2. Relatórios especificos pode ser gerados para esta combinação sem incluir toda a área de moagem da polpa ou os outros digestores.

O tipo de montagem do painel. Escolha entre os tipos de embutir, sobrepor ou auto-suportado.

O invólucro para o painel. Se a unidade é configurada como métrica para o painel, isto representa o Código de Proteção  Internacional.

ANSI: Selecione entre os gabinetes NEMA ou NEC. Se a unidade é configurada como métrica para o painel, você pode entrar manualmente o invólucro ou o código digitando-o.

IEC: Você pode entrar manualmente o invólucro ou o código digitando-o.

Use este campo para descrever o painel.

Use este campo para indicar o transformador ou fonte de alimentação que supre o painel.

Use este campo para qualquer comentário sobre o painel.
