Existem circunstâncias em que você poderia querer conectar um centro de controle de motores (CCM) a outro CCM, um painela outro ou um painel a um CCM. Os equipamentos CCM e Quadros são modelados como barras. Você pode conectá-los com cabos, busways ou transformadores.

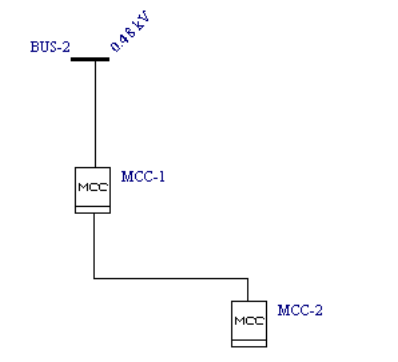

Figura 1: Conectando um CCM a outro CCM
O MCC-2 pode ser especificado como um CCM subordinado ao MCC-1 que o alimenta, como segue:
- Na guia Descrição do diálogo do CCM à montante, configure o Tipo de Carga como Sub-CCM.
- Na coluna Sub-Linha, selecione o cabo ou transformador que alimenta o sub-CCM.
- Na coluna Sub-CCM, selecione Nome de Identificação do CCM subordinado.
- Clique em Dados para especificar os dispositivos de proteção e ajustes.
